Как добавить несколько аудиовходов к активным мониторам
В этом руководстве описан процесс добавления нескольких аудиовходов к набору активных мониторов. Обычно в комплекте активных мониторов есть только один аудиовход; с помощью этой процедуры можно добавить к ним столько входов, сколько потребуется. Единственным ограничением на количество входов является размер используемого корпуса проекта. Я следовал этой процедуре, чтобы получить лучшее звучание от кухонного телевизора, Amazon Echo Dot и Apple Mac mini на одной паре колонок.
Полезно иметь базовые навыки пайки. Если Вы не умеете паять, вот ссылка на очень полезное руководство:
Шаг 1

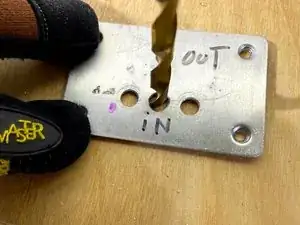

Сверлите столько отверстий 3/16 дюйма, сколько требуется для аудиовходов, с шагом не менее ½ дюйма вдоль одной стороны корпуса проекта. Это будут аудиовходы.
Шаг 2

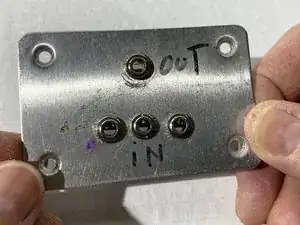

Сверлите одно отверстие 3/16 дюйма с другой стороны корпуса проекта. Это будет аудиовыход.
Шаг 3

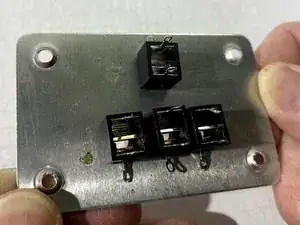

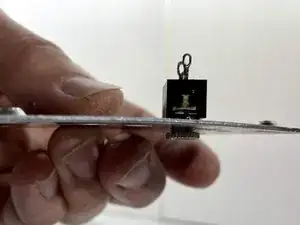

Развинтите две части аудиоразъёма и затем соберите их снова, разместив крышку корпуса проекта между частями.
Шаг 4
На этом шаге важно обратить внимание на ориентацию выводов аудиовходного разъёма.

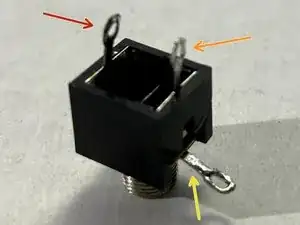

Жёлтая стрелка указывает на вывод заземления.
Оранжевая стрелка указывает на правый вывод, вывод над выводом заземления.
Красная стрелка указывает на левый вывод, вывод не находящийся над выводом заземления.
Припаяв резисторы 10 кОм к выводам входа и выхода, необходимо выполнить следующее: используя резистор 10 кОм, соедините правый вывод аудиовхода с правым выводом аудиовыхода.
Аналогично, левый вывод аудиовхода соединяется резистором 10 кОм с левым выводом аудиовыхода. Если этого не сделать, колонки могут работать некорректно.
Также при пайке резисторов важно, чтобы резисторы не касались друг друга. Если резисторы соприкоснутся, это вызовет акустическую обратную связь и испортит качество прослушивания.
Шаг 5
Для пайки резисторов потребуются следующие инструменты: паяльник и припой. Для пайки резистора к выводу аудиоразъёма паяльник должен быть установлен примерно на 800 ºF.

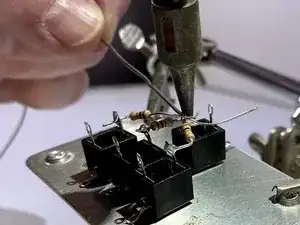

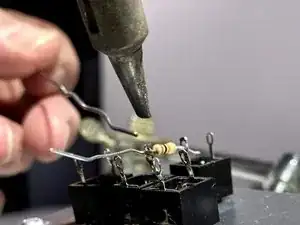

Когда паяльник достаточно разогреется, возьмите его в одну руку, а в другую — припой. Чтобы припаять резистор, коснитесь припоя и паяльника вместе. Это расплавит припой и закрепит резистор.
Шаг 6

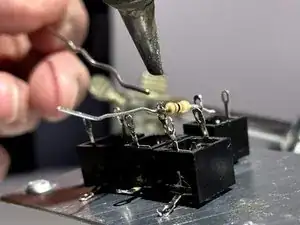

Припаяйте резистор 10 кОм между каждым выводом входного разъёма и соответствующим выводом выходного разъёма на входных разъёмах. При пайке убедитесь, что никакая часть резисторов не соприкасается.
Шаг 7

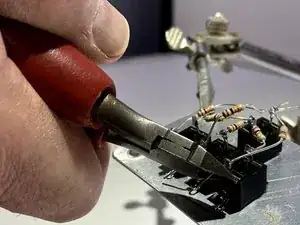

Используйте бокорезы, чтобы отрезать лишние провода, торчащие от резисторов.
Шаг 8

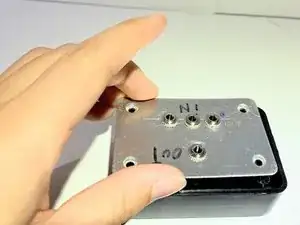

Поместите верхнюю крышку корпуса проекта обратно, чтобы закрыть коробку.
Шаг 9
Вкрутите винты в отверстия корпуса проекта, чтобы завершить сборку коробки.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
