Замена ИК-светодиода универсального пульта ДУ
Если ваш пульт ДУ не реагирует, это может быть связано с неисправным инфракрасным (ИК) светодиодом. ИК-светодиод излучает сигнал, принимаемый телевизором, что позволяет пользователю настраивать и управлять функциями телевизора. В этом руководстве вы найдёте информацию о том, как отремонтировать ваш пульт, заменив ИК-светодиод.
Перед началом ремонта обязательно удалите батарею.
Шаг 1

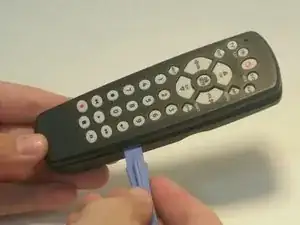

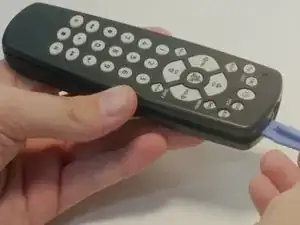

Начните с боковой стороны переднего ИК-светодиода, подденьте верхнюю часть пульта.

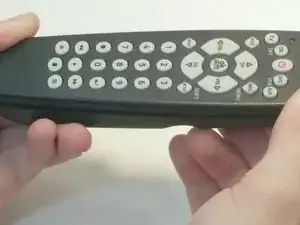

Снимите верхнюю часть пульта, чтобы открыть плату.
Шаг 2

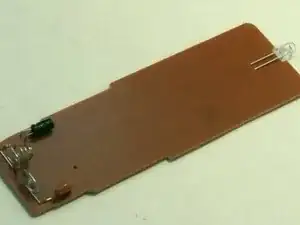

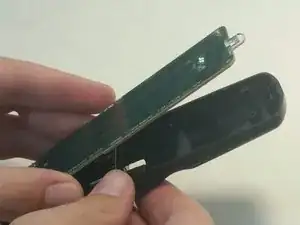

Удалите плату, аккуратно подняв её из корпуса.
Переверните плату так, чтобы выводы светодиода смотрели вверх.
Шаг 3

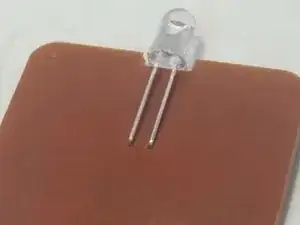

Обрежьте выводы светодиода.
Согните светодиод вниз до образования угла 90 градусов с платой.
Шаг 4

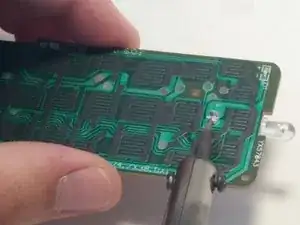

Удалите сломанный светодиод с помощью паяльника и облуживающей оплетки.
Шаг 5

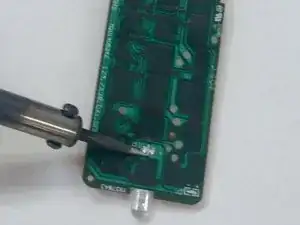

Припаяйте новый светодиод в том же месте, где был старый.
Убедитесь, что более длинный вывод (положительный) проходит через отверстие, отмеченное знаком плюс (+), перед пайкой.
Шаг 6

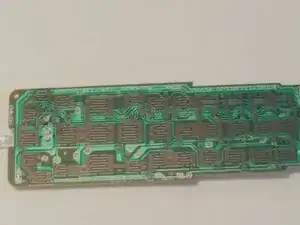

Перед сборкой убедитесь, что кнопки и плата расположены правильно.
Шаг 7

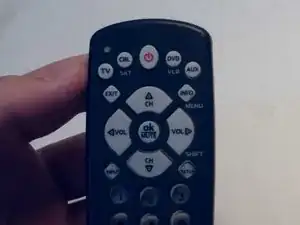

Чтобы проверить, работает ли ваш пульт, сначала убедитесь, что батареи установлены правильно. Затем нажмите любую кнопку и наведите пульт на камеру смартфона. Если ИК-светодиод работает, в камере будет отражаться красный мигающий свет.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
