Замена материнской платы динамика Bose SoundDock
Вы любите качественный звук, но не можете подключить свой iPod к док-станции? Замените материнскую плату с помощью этого простого руководства. Убедитесь, что у вас есть достаточно свободного места, так как у вас будет несколько мелких деталей, которые не стоит терять.
Шаг 1

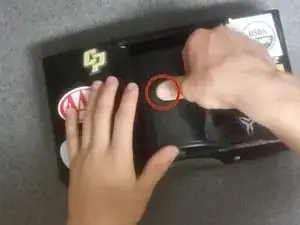

Удалите аккумулятор, нажав пальцем на центральную кнопку и повернув против часовой стрелки.

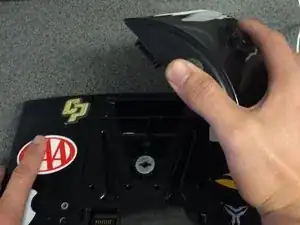

Уберите аккумулятор и отложите его в сторону.
Шаг 2
Используйте пластиковый скрэпер для удаления резинового уплотнения с нижней части аудиосистемы и отложите его в сторону.
Шаг 3

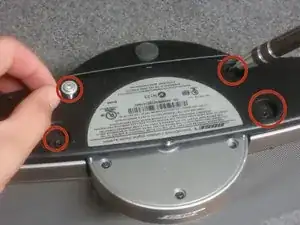

Используйте стандартную крестовую отвертку для удаления четырех винтов на нижней части аудиосистемы.
Шаг 4

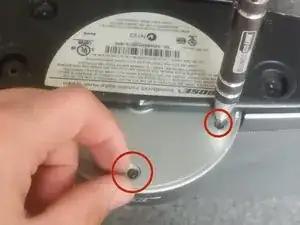

Используя меньшую плоскую отвертку, открутите полукруглую пластину снизу, чтобы получить доступ к материнской плате.
После того как компоненты будут откручены, пластиковая рама док-станции может упасть.
Шаг 5
Аккуратно вытащите оба шлейфа из материнской платы.
Шаг 6
Замените материнскую плату, подключив тонкий провод в малый слот, а более широкий провод в широкий слот.
Обратитесь к шагам с 1 по 4 для сборки док-станции.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
