Замена блока датчиков HTC Vive Pro

Следуйте этому руководству, чтобы заменить блок датчиков в вашем HTC Vive Pro.

Выключите питание и отключите гарнитуру от сети перед началом ремонта.

Шаг 1

Поверните оголовье вперёд настолько, насколько это возможно.

Шаг 2

Отключите комбинированный кабель (All‑In‑One Cable) от гарнитуры.

Шаг 3

Удалите комбинированный кабель из направляющих кабеля вдоль левой стороны оголовья.

При сборке подключите комбинированный кабель к гарнитуре перед тем, как пропустить его через направляющие. Это обеспечит правильный запас длины.

Шаг 4

Отделите верхний ремешок в месте крепления на липучке.

Шаг 5

Отведите липучку, фиксирующую заднюю часть верхнего ремешка.

Протяните верхний ремешок через оголовье, чтобы частично снять его.

Шаг 6

Протяните верхний ремешок через зажим рядом с передней частью гарнитуры, чтобы полностью снять его.

Шаг 7

Снимите обе передние боковые поролоновые накладки, чтобы открыть провода динамиков.

Шаг 8

Используйте кончик лопатки, чтобы выпрессовать два резиновых дистанционера рядом с винтами наушников.

Будьте осторожны, чтобы случайно не поддеть провода динамиков под резиновым дистанционером.

Шаг 9

Используйте кончик лопатки, чтобы поддеть и отсоединить провода динамиков левого и правого наушников speaker wires.

Шаг 10

Используйте отвертку Torx T6, чтобы удалить два винта 12.1 мм (по одному с каждой стороны), фиксирующие оголовье к гарнитуре.

Используйте отвертку Torx T5, чтобы удалить следующие винты, фиксирующие оголовье к гарнитуре:

Четыре винта 3.9 мм (по два с каждой стороны)

Два винта 4.1 мм (по одному с каждой стороны)

Шаг 11

Снимите два пластиковых дистанционера под ранее удалённым винтом Torx T6.

Шаг 12

Протяните провода динамиков через оба конца оголовья.

Шаг 13

Четыре винта, фиксирующие внешнюю оболочку, закрыты чёрными наклейками. Если наклейки трудно снять, просто протолкните через них отвёртку T6.

Шаг 14

Используйте отвертку Torx T6, чтобы удалить четыре винта 3.9 мм (два сверху, два снизу), фиксирующие внешнюю оболочку к гарнитуре.

Шаг 15

Вставьте монтажную лопатку в шов между двумя половинами внешней оболочки.

Протрите монтажной лопаткой по шву, чтобы выдвинуть защёлки, фиксирующие её к гарнитуре.

Вставляйте монтажную лопатку только на необходимую глубину. Под внешней оболочкой находятся ленточные кабели.

Шаг 16

Продолжайте продвигать монтажную лопатку по каждому шву, пока все защёлки не будут освобождены.

Шаг 17

Осторожно сдвиньте каждую половину внешней оболочки, чтобы снять её с блока датчиков.

Осторожно, чтобы не зацепить ленточные кабели под ней.

Шаг 18

Пальцами аккуратно отодвиньте подушку лицевой части от гарнитуры.

Шаг 19

Частично разъедините лицевую накладку и блок датчиков, чтобы получить доступ к дочерней плате.

Шаг 20

Используйте пинцет, чтобы снять ленту Каптон, закрывающую белый и фиолетовый провода на дочерней плате.

Шаг 21

Используйте заострённый конец лопатки, чтобы приподнять и отключить фиолетовый и белый провода от дочерней платы.

Будьте осторожны при отключении этих проводов. Если вы будете поднимать слишком сильно, они могут вырваться из разъёма.

Шаг 22

Выдвиньте подставку для лица из передней сборки.

Шаг 23

Используйте пинцет, чтобы снять ленту Каптон, закрывающую ZIF‑разъём на дочерней плате.

Шаг 24

Используйте плоский конец лопатки, чтобы откинуть фиксирующий язычок ZIF‑разъёма на дочерней плате.

Используйте пинцет, чтобы выдвинуть ленточный кабель из его гнезда.

Шаг 25

Используйте пинцет, чтобы отогнуть серую ленту, закрывающую ZIF‑разъём на материнской плате под массивом датчиков.

Шаг 26

Используйте плоский конец лопатки, чтобы откинуть фиксирующий язычок ZIF‑разъёма на материнской плате.

Используйте заострённый конец лопатки, чтобы отключить ленточный кабель от материнской платы.

Шаг 27

Используйте отвёртку T5 Torx, чтобы выкрутить четыре серебристые винта длиной 3,0 мм, закрепляющие массив датчиков на объективе и OLED‑сборке.

Используйте отвёртку T6 Torx, чтобы выкрутить четыре чёрных винта длиной 3,8 мм, фиксирующие массив датчиков.

Шаг 28

Поднимите массив датчиков строго вверх, чтобы снять его с объектива и OLED‑сборки.

Шаг 29

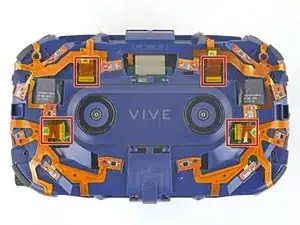

Используйте пинцет или пальцы, чтобы снять четыре куска ленты Каптон, закрывающие ZIF‑разъёмы.

Шаг 30

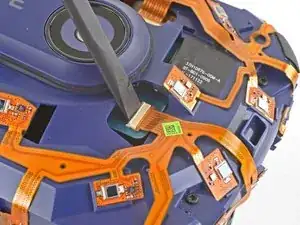

Используйте плоский конец лопатки, чтобы откинуть фиксирующий язычок ZIF‑разъёма на массиве датчиков.

Используйте заострённый конец лопатки, чтобы отключить ленточный кабель от его ZIF‑разъёма.

Повторите эту процедуру для всех четырёх ZIF‑разъёмов.

Шаг 31

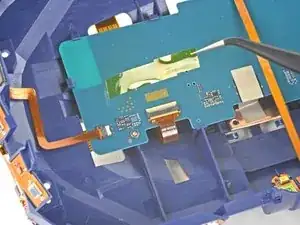

Используйте пинцет, чтобы снять ленту Каптон, закрывающую два ZIF‑разъёма на задней стороне материнской платы.

Шаг 32

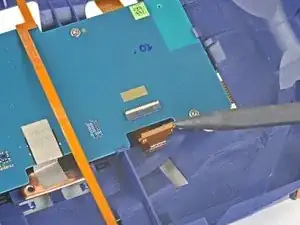

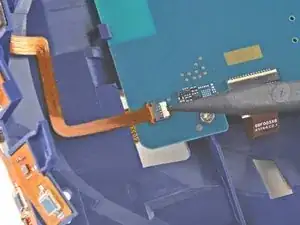

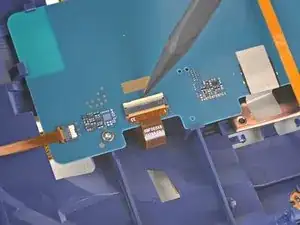

Используйте наконечник лопатки, чтобы разблокировать ZIF‑разъём на задней стороне материнской платы.

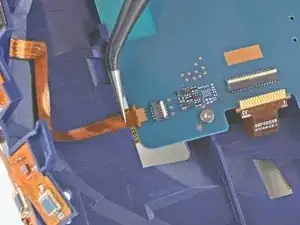

Используйте лопатку или пальцы, чтобы выдвинуть ленточный кабель из его гнезда.

Шаг 33

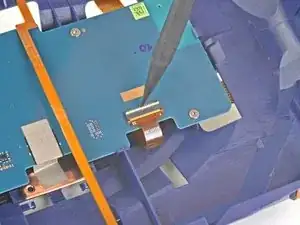

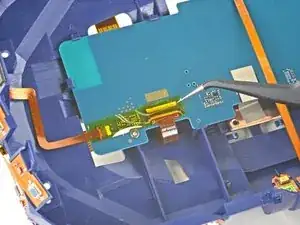

Используйте наконечник лопатки, чтобы разблокировать ZIF‑разъём на задней стороне материнской платы.

Используйте лопатку или пальцы, чтобы выдвинуть ленточный кабель из его гнезда.

Шаг 34

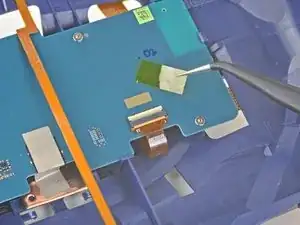

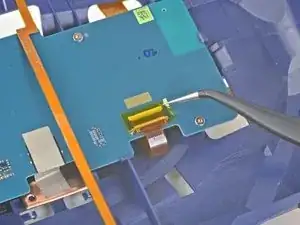

Используйте пинцет, чтобы снять ленту Каптон, закрывающую оставшийся ZIF‑разъём на задней стороне материнской платы.

Шаг 35

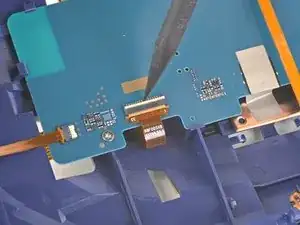

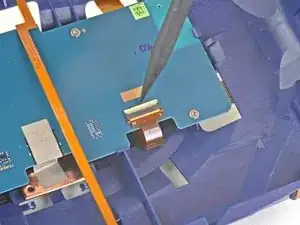

Используйте заострённый конец лопатки, чтобы разблокировать ZIF‑разъём на задней стороне материнской платы.

Используйте лопатку или пальцы, чтобы выдвинуть ленточный кабель из его гнезда.

Шаг 36

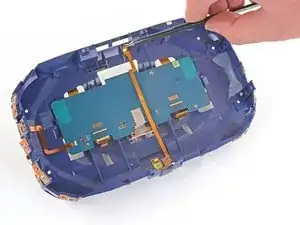

Переместите длинный ленточный кабель, покрывающий заднюю сторону материнской платы, чтобы он не мешал.

Не перегибайте и не резко складывайте ленточный кабель.

Шаг 37

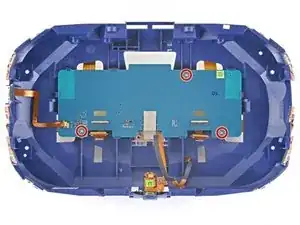

Используйте отвёртку T5 Torx, чтобы выкрутить три винта длиной 3,0 мм, закрепляющие материнскую плату на массиве датчиков.

Шаг 38

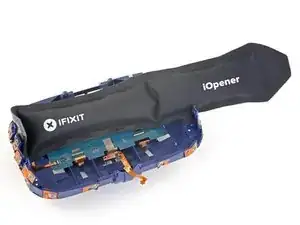

Приложите подогреваемый iOpener к задней стороне материнской платы на одну минуту, чтобы размягчить лёгкий клей, фиксирующий её к массиву датчиков.

Шаг 39

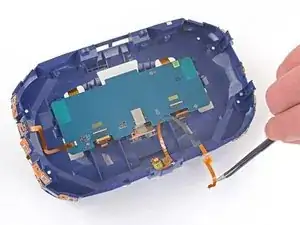

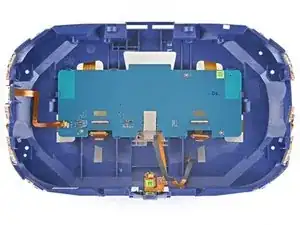

Снимите материнскую плату с массива датчиков.

По периметру материнской платы расположено несколько пластиковых защёлок, слегка фиксирующих её к массиву датчиков.

При сборке не забудьте заново установить любую ленту Каптон, которую вы сняли при разборке. Это предотвратит сбои в работе датчиков.

Шаг 40

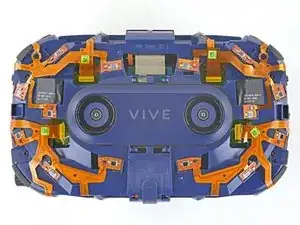

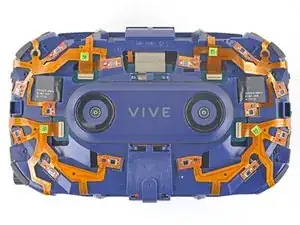

Остаётся только блок датчиков.

Заключение

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные клейкие слои с новой детали перед установкой.

Для сборки устройства выполните вышеописанные шаги в обратном порядке.

Отнесите электронные отходы в перерабатывающую организацию, сертифицированную по стандартам R2 или e-Stewards.
