Замена линз и сборки OLED в HTC Vive Pro

Поверните ремень головы вперед до упора.

Отключите кабель All-In-One от вашей гарнитуры.

Заберите кабель All-In-One из направляющих кабеля вдоль левой стороны ремня головы.

Во время сборки подключите кабель All-In-One к гарнитуре перед тем, как провести его через направляющие кабеля. Это обеспечит правильное натяжение.

Отделите верхний ремень от самого себя в месте, где его удерживает Velcro.

Отклейте Velcro, закрепляющий заднюю часть верхнего ремня.

Выведите верхний ремень через ремень головы, чтобы частично его снять.

Пропустите верхний ремень через зажим рядом с передней частью гарнитуры для полного снятия.

Снимите обе пенопластовые прокладки с передней стороны, чтобы открыть провода динамиков.

Используйте конец вашей лопатки, чтобы вытолкнуть два резиновых проставки рядом со шпильками наушников.

Будьте осторожны, чтобы случайно не задеть никакие провода динамиков под резиновым проставкой.

Используйте конец вашей лопатки, чтобы поддеть и отключить как левый, так и правый провода динамиков.

Используйте отвертку T6 Torx, чтобы удалить два винта 12.1 мм (по одному с каждой стороны), крепящие ремень головы к гарнитуре.

Используйте отвертку T5 Torx для удаления следующих винтов, крепящих ремень головы к гарнитуре:

Четыре винта 3.9 мм (по два с каждой стороны)

Два винта 4.1 мм (по одному с каждой стороны)

Удалите два пластиковых проставки под ранее снятым винтом Torx T6.

Проведите провода динамиков через оба конца ремня головы.

Четыре винта, крепящие внешнюю оболочку, закрыты черными наклейками. Если наклейки трудно удалить, просто проколите их своим отверткой T6 Torx.

Используйте отвертку T6 Torx для удаления четырех винтов 3.9 мм (по два сверху и снизу), крепящих внешнюю оболочку к гарнитуре.

Вставьте открывающую лопатку в шов между двумя половинами внешней оболочки.

Пройдите открывающей лопаткой по шву, чтобы освободить зажимы, крепящие оболочку к гарнитуре.

Вставляйте открывающую лопатку только так далеко, как это необходимо. Под внешней оболочкой находятся лентовые кабели.

Продолжайте двигать открывающую лопатку по каждому шву, пока все зажимы не будут освобождены.

Осторожно сдвиньте каждую половину внешней оболочки от массива сенсоров.

Будьте осторожны, чтобы не зацепить никакие лентовые кабели под оболочкой.

Используйте пальцы, чтобы аккуратно снять подушечку для лица с гарнитуры.

Частично отделите подушечку для лица от массива сенсоров, чтобы получить доступ к дочерней плате.

Используйте пинцет, чтобы удалить ленту Kapton, закрывающую белые и фиолетовые провода на дочерней плате.

Используйте заостренный конец лопатки, чтобы поддеть и отключить фиолетовые и белые провода от дочерней платы.

Будьте осторожны при отключении этих проводов. Если вы подденьте слишком сильно, они могут выдернуться из разъёма.

Вытяните подушку для лица из передней сборки.

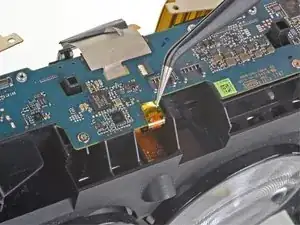

Используйте пинцет, чтобы удалить ленту Kapton, закрывающую ZIF-разъём на дочерней плате.

Используйте заостренный конец лопатки, чтобы поднять фиксирующую защёлку на ZIF-разъёме дочерней платы.

Используйте пинцет, чтобы извлечь шлейф из разъёма.

Используйте пинцет, чтобы отогнуть серую ленту, закрывающую ZIF-разъём на материнской плате под массивом датчиков.

Используйте плоский конец вашей лопатки, чтобы поднять фиксирующую защёлку ZIF-разъёма на материнской плате.

Используйте заостренный конец вашей лопатки, чтобы отключить шлейф от материнской платы.

Используйте отвертку Torx T5, чтобы удалить четыре серебряных винта 3,0 мм, крепящих массив датчиков к объектива и OLED-сборке.

Используйте отвертку Torx T6, чтобы удалить четыре черных винта 3,8 мм, крепящих массив датчиков.

Поднимите массив датчиков прямо вверх от объектива и OLED-сборки.

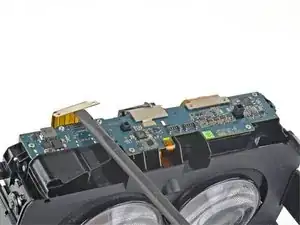

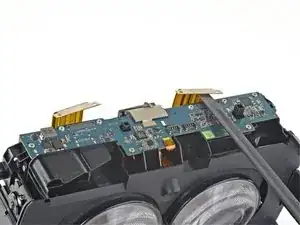

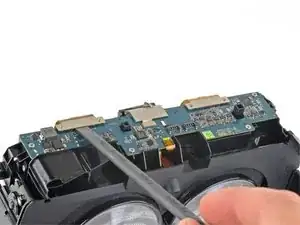

Используйте плоский конец вашей лопатки, чтобы отключить два пресс-разъёма от дочерней платы.

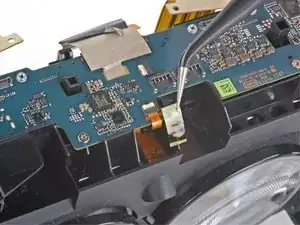

Используйте пинцет, чтобы удалить ленту Kapton, закрывающую последний оставшийся ZIF-разъём.

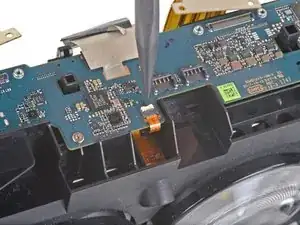

Используйте заостренный конец вашей лопатки, чтобы поднять фиксирующую защёлку на ZIF-разъёме.

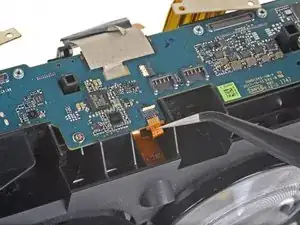

Используйте пинцет, чтобы отключить шлейф от ZIF-разъёма.

Используйте отвертку Torx T5, чтобы удалить четыре винта 3,0 мм, крепящих дочернюю плату.

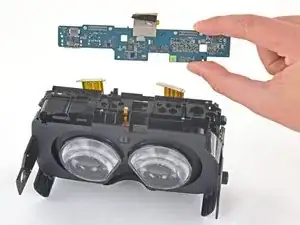

Удалите дочернюю плату.

При повторной сборке не забудьте установить любую ленту Kapton, которая была удалена во время разборки. Это предотвратит неисправность датчиков.

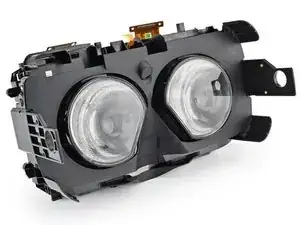

Остались только объектива и OLED-сборка.
