Замена материнской платы Roku 4

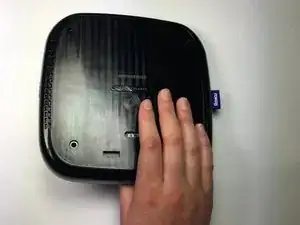

Поместите Roku 4 лицевой стороной вниз на стол. Резиновая наклейка должна быть обращена к Вам.

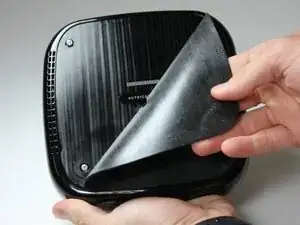

Начиная с одного угла устройства, осторожно оттяните резиновую наклейку назад в сторону противоположного угла, чтобы открыть лежащие под ней винты.

Полностью снимите резиновую наклейку, чтобы обнажить винты на устройстве.

Положите резиновую наклейку лицевой стороной вверх на стол, чтобы сохранить её клейкость. Она понадобится при сборке.

Поверните крестообразную отвертку Phillips PH1 против часовой стрелки, чтобы выкрутить все 4 винта длиной 12,0 мм.

Храните винты в безопасном месте, например на магнитном мате для проектов, чтобы не потерять их до повторной сборки.

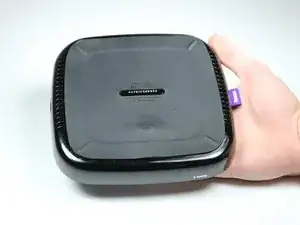

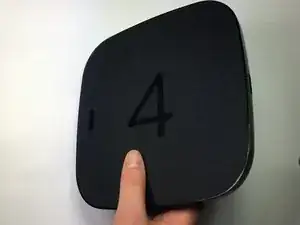

Переверните устройство так, чтобы на верхней крышке было видно цифру «4».

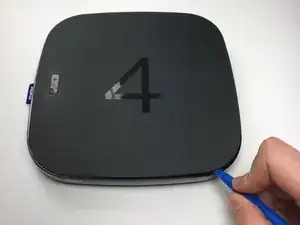

Вставьте пластиковый инструмент для открывания в зазор между верхней крышкой и нижним корпуском устройства и создайте щель.

Поддеть устройство довольно трудно и требует значительной силы. Будьте осторожны, чтобы не повредить устройство и не пораниться.

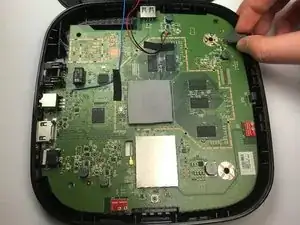

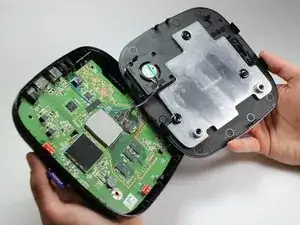

Когда Вы создадите зазор, достаточный для проникновения пальцев, аккуратно приподнимите верхнюю крышку, чтобы открыть устройство и обнажить материнскую плату.

Материнская плата должна по-прежнему быть прикреплена к нижней стороне верхней крышки красным, синим и черным проводами.

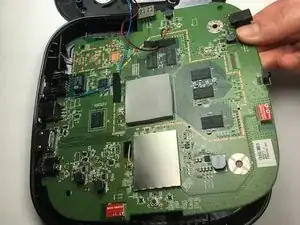

Чтобы начать извлечение материнской платы из пластикового корпуса, сожмите чёрный пластиковый зажим и осторожно потяните вверх.

Как только Вы почувствуете, что материнская плата начала ослабевать в пластиковом корпусе, потяните её вверх, чтобы полностью удалить.

Материнская плата должна по-прежнему быть прикреплена к нижней стороне верхней крышки красным, синим и черным проводами.

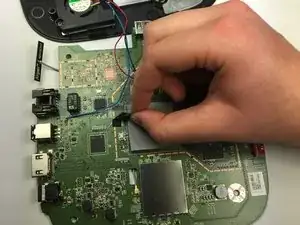

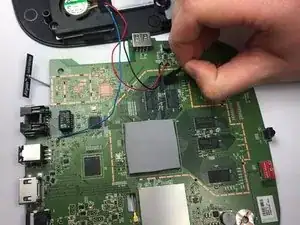

Отклейте черную клеящую полоску, которая прикрепляет синий провод к материнской плате.

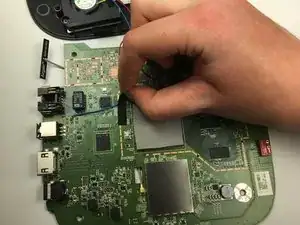

Повторите этот шаг для полоски, которая прикрепляет черный и красный провода к материнской плате.

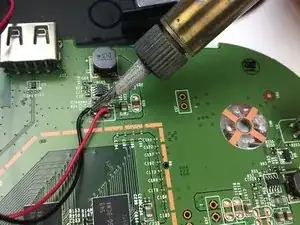

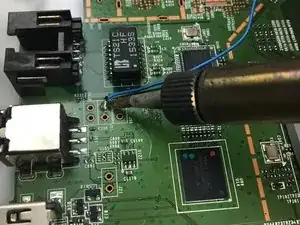

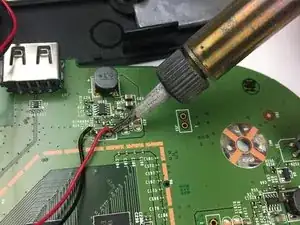

Используя паяльник, выпаяйте синий, красный и черный провода с материнской платы.

Обратитесь к руководству iFixit по навыкам пайки для безопасного использования паяльника.

Материнская плата теперь должна быть полностью отсоединена от верхней крышки устройства.
