Замена аудиопорта Roku XD 2050X
Используйте это руководство для замены поврежденного или неисправного аудиопорта на Roku XD 2050X. Для завершения этого руководства вам потребуется разобрать устройство и воспользоваться паяльником для замены порта.
Шаг 1
Убедитесь, что Roku XD отключен от питания.
Будьте осторожны при обращении с компонентами. Печатные платы, места пайки и другие области могут иметь острые части.
Переверните устройство вверх дном.
Удалите два резиновых насадки с помощью пластикового инструмента.
Шаг 2
Удалите два винта Phillips #1 длиной 9 мм с панельной головкой.
Шаг 3
Вставьте инструмент между верхней и нижней рамками под доступом к порту.
Проведите инструмент вокруг, чтобы ослабить верхнюю и нижнюю рамки и разъединить их.
Осторожно снимите верхнюю рамку.
Шаг 4
Удалите два винта Phillips #1 длиной 8 мм с панельной головкой.
Шаг 5
С противоположной стороны платы найдите и отогните назад язычок, фиксирующий плату на месте.
Поднимите материнскую плату из нижней рамки.
Шаг 6

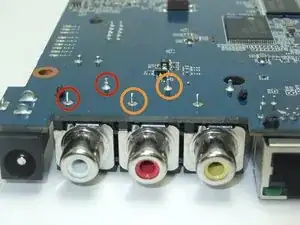

Отпаивайте выводы аудиопорта, который вы хотите заменить.
Выводы левого аудиопорта обведены красным.
Выводы правого аудиопорта обведены оранжевым.
Удалите аудиопорт с платы.
Для помощи с пайкой посмотрите руководство по пайке iFixit.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
