Замена Ethernet-порта Roku 4

Разместите Roku 4 лицевой стороной вниз на столе. Резиновая наклейка должна быть направлена к Вам.

Начиная с одного угла устройства, аккуратно оттяните резиновую наклейку в направлении противоположного угла, чтобы обнажить скрытые винты.

Полностью снимите резиновую наклейку, чтобы обнажить винты на устройстве.

Положите резиновую наклейку клеевой стороной вверх на стол, чтобы сохранить её липкость. Она понадобится при повторной сборке устройства.

Поверните крестовую отвёртку PH1 против часовой стрелки и выкрутите все 4 винта длиной 12,0 мм.

Храните винты в безопасном месте, например на магнитном коврике, чтобы они не потерялись до повторной сборки.

Переверните устройство так, чтобы на верхней крышке была видна цифра «4».

Вставьте пластиковый инструмент для вскрытия в зазор между верхней крышкой и нижним корпусом и создайте щель.

Разбирать устройство силой довольно сложно и требует значительных усилий. Будьте осторожны, чтобы не повредить устройство и не пораниться.

Когда появится зазор, достаточный для прохождения пальцев, аккуратно приподнимите верхнюю крышку, чтобы открыть устройство и обнажить плату.

Плата по-прежнему должна быть подключена к внутренней стороне верхней крышки красным, синим и чёрным проводами.

Чтобы начать извлечение платы из пластикового корпуса, зажмите черный пластиковый зажим и аккуратно потяните вверх.

Когда почувствуете, что плата начала ослабевать в корпусе, потяните её вверх и полностью извлеките.

Плата по-прежнему должна быть подключена к внутренней стороне верхней крышки красным, синим и чёрным проводами.

Отогните чёрную клейкую ленту, которая фиксирует синий провод к плате.

Повторите этот шаг для ленты, прикрепляющей чёрный и красный провода к плате.

С помощью паяльника распаяйте синий, красный и чёрный провода на плате.

Ознакомьтесь с руководством iFixit по навыкам пайки для безопасной работы с паяльником.

Плата теперь должна быть полностью отключена от верхней крышки устройства.

Положите плату лицевой стороной вниз на стол, чтобы было видно большой чёрный Ethernet-порт с несколькими золотыми контактами под ним.

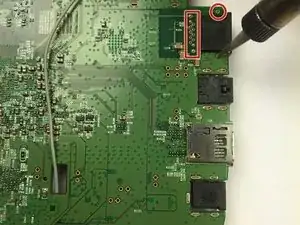

Используйте паяльник, чтобы распаять каждое соединение Ethernet-порта с платой.

Ознакомьтесь с руководством iFixit по навыкам пайки, чтобы научиться безопасно использовать паяльник.

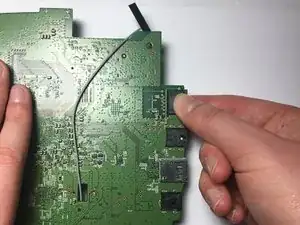

Сожмите Ethernet-порт большим и указательным пальцами и аккуратно потяните его вправо, от платы, чтобы извлечь.
