Замена порта зарядки Rienok S1 Mini

Если порт зарядки вашего Rienok S1 Mini поврежден, следуйте этим инструкциям для его замены.

Порт зарядки позволяет заряжать батарею и включать динамик, что делает его необходимой частью для функционирования устройства. Если порт поврежден, его необходимо заменить, следуя данным инструкциям.

Данное руководство требует пайки, и, если не выполнить её правильно, можно повредить материнскую плату. Дополнительную информацию о пайке смотрите как паять и отпаивать соединения.

Перед началом убедитесь, что питание отключено.

Шаг 1

Начните с того, что панель кнопок должна быть направлена вверх и смотреть на вас.

Вставьте одну пластинку iFixit, и приложите наружное давление, чтобы вытащить одну сторону решетки.

Используя вторую пластинку, скользите от первой к противоположному концу, пока не вытащите целую сторону.

Шаг 2

Держите другую сторону открытой, чтобы она не захлопнулась, вставьте одну пластинку в один угол закрытой стороны.

Приложите наружное давление, пока эта сторона тоже не вытащится.

Используя вторую открывающую пластинку, скользите от первой, пока обе стороны не будут извлечены.

Шаг 3

Тяните наружу с одного конца, удерживая другой открытым.

Тяните в противоположном направлении за верхние или нижние кольца, слегка поворачивая центр, пока вся решетка не снимется.

Шаг 4

Вставьте пластинку iFixit в пространство между кольцом и корпусом.

Вставьте Jimmy в созданный зазор.

Приложите давление вверх и наружу с помощью Jimmy, чтобы отключить пластиковые зажимы вокруг кольца.

Продвигайте Jimmy по кольцу, отключая зажимы на протяжении всего процесса, пока все они не будут отключены.

Может помочь вставка дополнительных открывающих пластинок, чтобы не дать предыдущим зажимам снова соединиться.

Шаг 5

После удаления первого кольца переверните устройство на другую сторону.

Повторите предыдущий шаг для удаления второго кольца.

Шаг 6

Удалите шесть черных винтов длиной 8 мм с помощью отвертки Phillips #000.

Шаг 7

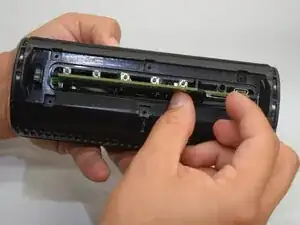

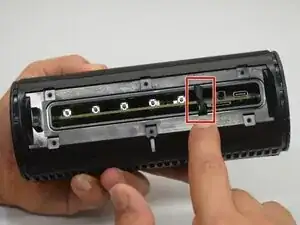

С удаленными винтами возьмитесь за панель кнопок и снимите её.

Шаг 8

Держите устройство динамиками вверх.

Удалите шесть серебряных винтов длиной 10 мм, соединяющих две половинки корпуса, с помощью отвертки Phillips #1.

Шаг 9

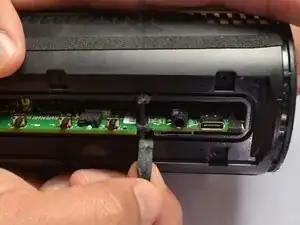

Вставьте Jimmy в шов между обеими половинками.

Легко поверните Jimmy, пока не появится небольшой зазор.

Работайте Jimmy по длине, создавая и расширяя зазор по мере продвижения.

Когда зазор будет по всей длине, возьмитесь за обе половинки и слегка потяните их в разные стороны.

НЕЛЬЗЯ резко тянуть; две половинки все ещё соединены несколькими шнурами.

Шаг 10

Удалите пенопластовый клей с разъемов.

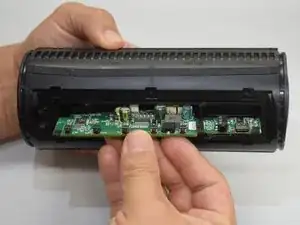

Удерживайте разъемы ногтями и осторожно тяните каждый разъем, пока все три не будут отключены.

Если вы заменяете корпус, потяните за батарею и материнскую плату — они легко выйдут.

Шаг 11

Инструкции предоставлены без полной демонтажа материнской платы. Если этот опциональный шаг выполнен, будет больше свободы для выполнения этих же шагов.

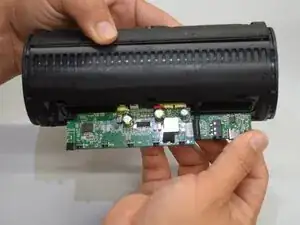

Возьмите резиновую заглушку и слегка потяните вниз, чтобы материнская плата была удалена.

Шаг 12

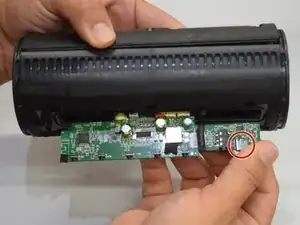

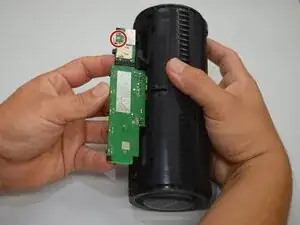

Возьмитесь за материнскую плату и слегка покачайте её, пока не дойдете до указанной точки.

Шаг 13

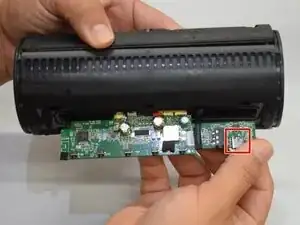

Порт зарядки можно найти здесь.

Установите корпус так, чтобы верхняя сторона материнской платы была обращена к вам, и подготовьте место для пайки.

Шаг 14

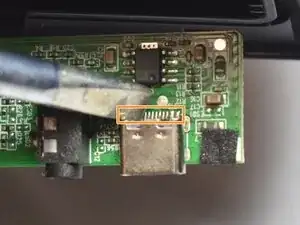

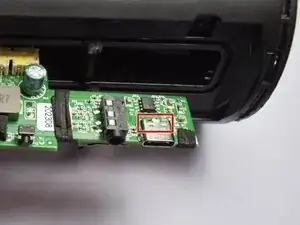

Найдите порт зарядки на верхней части материнской платы и посмотрите на его обратной стороне на ряд контактов.

Отпаяйте этот ряд контактов, который подает питание на материнскую плату, убедившись, что вся припой снята с контактов.

Переверните материнскую плату так, чтобы нижняя сторона была обращена к вам.

Информацию о том, как паять и отпаивать компоненты, можно найти здесь.

Многие мелкие компоненты припаяны прямо рядом с контактами, которые нужно удалить; соприкосновение их с паяльником может повредить материнскую плату или компоненты.

Шаг 15

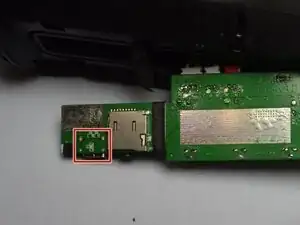

Порт зарядки расположен на нижней стороне материнской платы здесь.

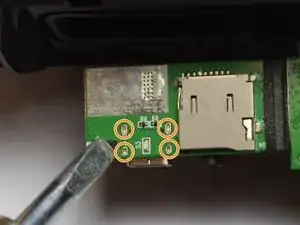

Отпаяйте четыре соединения, которые соединяют порт зарядки с материнской платой.

Припаяйте новый порт зарядки в те же места.
