Ремонт электроники Teufel Rockster

Отключите сетевой шнур и подождите 30 минут, чтобы конденсаторы блока питания разрядились.

Извлеките аккумулятор.

Поставьте колонку передней панелью вниз на пол.

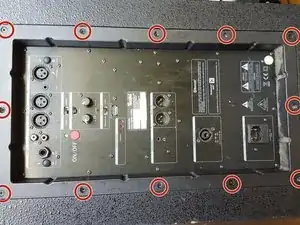

Выкрутите 12 винтов заднего электронного модуля.

Поднимите электронный модуль, отключите разъёмы и снимите стяжки кабелей антенн Bluetooth.

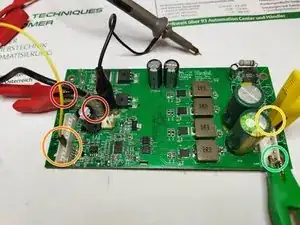

Снимите плату аккумулятора/повышающего преобразователя, видимую на фото.

Замените оба отмеченных конденсатора (25 В; 1000 мкФ; диаметр 10 мм; высота 22 мм). Они вышли из строя из-за перенапряжения (45 В на шине 12 В) и стали причиной белого дыма.

В следующих пунктах описан ремонт четырёхфазного повышающего преобразователя. Он формирует 25 В или 45 В из 12 В в режиме работы от аккумулятора в зависимости от громкости. Каждая из четырёх фаз состоит из MOSFET-транзистора, диода, двух резисторов измерения тока и катушки.

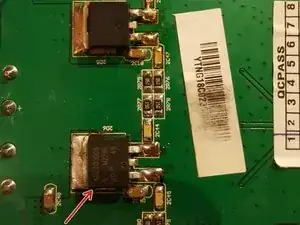

Замените MOSFET-транзистор CSD19532Q5B (100 В; 4 мОм). На фото отмечен неисправный транзистор MOSFET3 (короткое замыкание сток-исток). Однако возможно, что вышел из строя другой из четырёх расположенных вертикально MOSFET-транзисторов, например, MOSFET 4 на шаге 4 / вариант 2.

Замените оба резистора измерения тока (1206 10 мОм; например, TLRP2B10DR010FTD) под неисправным MOSFET-транзистором. Если они проводят ток, вероятно, остались исправны.

На обратной стороне платы замените соответствующий двухдиод Шоттки 43ctq100s (100 В; 2x20 А). Здесь размещены четыре диода (по два в корпусе D2PAK) для четырёх MOSFET-транзисторов. Неисправный диод можно проверить, отогнув ножки и прозвонив мультиметром в режиме проверки диодов. Исправный диод Шоттки показывает 0,15–0,3 В, неисправный — 0 В.

Выполните этот шаг для проверки блока питания после ремонта (как описано на шаге 2 / вариант 1)

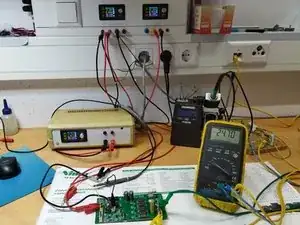

Подключите внешний источник питания 12 В к клеммам питания платы.

Подайте 3,3 В на контакт 5 разъёма.

Теперь на выходе (зелёные и жёлтые крокодилы) в режиме холостого хода должно быть 25 В. Если нагрузить выход резистором 10 Ом, потребляемая мощность должна составить около 100 Вт.

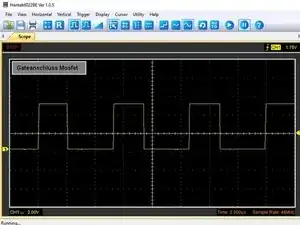

При нагруженном выходе осциллографом на управляющем выводе MOSFET-транзистора нужно наблюдать сигнал, как на третьем изображении.

Но прежде, чем я дошёл до этого, мне пришлось заменить следующие компоненты: генератор ШИМ Tps40090, драйвер затвора UCC27324 и резистор обратной связи 2R29 номиналом 200 Ом.

На другом Rockster (#RockRep2019) были неисправны MOSFET-транзистор и диод четвёртой фазы. В этом случае можно переделать четырёхфазный повышающий преобразователь в трёхфазный. (На очень высокой музыкальной мощности в режиме от аккумулятора могут возникнуть проблемы, поскольку остальные фазы будут работать с большей нагрузкой и сильнее нагреваться).

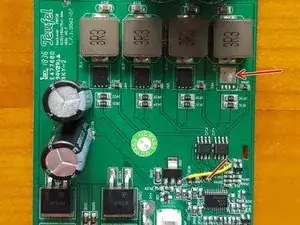

Согласно технической документации контроллера TPS40090, для этого выход ШИМ четвёртой фазы нужно соединить с внутренним стабилизатором LDO. Необходимое соединение показано красным цветом на фото. (Оранжевый провод ошибочно подключён к контакту «Vin» вместо «BP5», но всё-таки работал).

Выпаяйте неисправный MOSFET-транзистор четвёртой фазы.

Двухдиод Шоттки на обратной стороне можно использовать для третьей фазы. Просто отрежьте ножку четвёртой фазы.

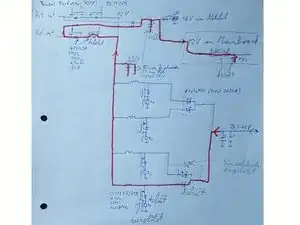

На Rockster (#RockRep2019) оказались неисправны дополнительные компоненты. Они обозначены на схеме.

Полевой транзистор PMOS 4P03L04 (-30 В; 4,1 мОм; -80 А) на входе внешнего аккумулятора имел короткое замыкание, из-за чего перенапряжение передалось на другие компоненты.

Ещё один электролитический конденсатор (того же типа, что и на шаге 1) на плате преобразователя аккумулятора/повышающего напряжения.

Предохранитель T800mA (например, ESKA 883.116) на входе платы основной платы. На фото установлен круглый предохранитель с теми же электрическими параметрами вместо оригинального прямоугольного.

Диод TVS (маркировка: 6BG; 14,4–15,9 В; например, SMA6F13A) на входе основной платы. Этот диод защитил плату от перенапряжения и сработал, вызвав перегорание предохранителя.
