Замена платы (материнской) Rienok S1 Mini
Если ваш Rienok S1 Mini недавно утратил работоспособность, используйте это руководство для замены материнской платы.
Материнская плата — это центральная печатная плата, которая распределяет питание по остальным компонентам колонки. Она отвечает за зарядку, Bluetooth‑соединения, обработку аудиосигналов для питания динамиков и корректную реакцию на нажатия кнопок. Также она является источником питания для светодиодов колонки и генерации звуковых сигналов при включении, подключении к устройству и т. п. Плату может потребоваться заменить, если какие‑то из этих функций работают неправильно.
В этом руководстве потребуется взаимодействие с аккумулятором колонки. Прокол аккумулятора может привести к опасному загоранию. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Дойдя до Шага 10, проверьте наличие сгоревших компонентов динамика или любых компонентов, которые не прикреплены должным образом. Это может указывать на то, что неисправность вызвана другим компонентом, а не материнской платой. Основное изображение в Шаге 10 можно использовать в качестве эталона внутреннего расположения компонентов колонки.
Поскольку в этом руководстве работа ведётся с оголёнными проводами аккумулятора, существует риск поражения электрическим током. Будьте осторожны при отсоединении/удалении проводов.
Перед началом убедитесь, что колонка выключена и отключена от любого внешнего источника питания.
Шаг 1
Начните с расположения панели с кнопками вверх и лицом к себе.
Вставьте одну монтажную лопатку iFixit и приложите наружное давление, чтобы отщёлкнуть одну сторону решётки.
Используя вторую лопатку, проведите от первой к противоположному концу, пока одна сторона полностью не отщёлкнется.
Шаг 2
Держите другую сторону открытой, чтобы она не захлопнулась, и вставьте монтажную лопатку в один угол закрытой стороны.
Прилагайте наружное давление, пока эта сторона также не отщёлкнется.
Используя вторую лопатку, проведите от первой, пока обе стороны не отщёлкнутся.
Шаг 3
Потяните наружу за один конец, удерживая другой открытым.
Потяните в противоположном направлении за верхние или нижние кольца, слегка повернув центр, пока вся решётка не снимется.
Шаг 4
Вставьте монтажную лопатку iFixit в зазор между кольцом и корпусом.
Вставьте лому (Jimmy) в образованный зазор.
Приложите оттягивающее и оттягивающе‑вверх давление ломом, чтобы отсоединить пластиковые защёлки, окружающие кольцо.
Проведите лом по окружности кольца, последовательно отсоединяя защёлки, пока все они не будут отсоединены.
Поможет вставлять дополнительные лопатки по ходу работы, чтобы предыдущие защёлки не защёлкивались снова.
Шаг 5
После снятия первого кольца переверните устройство на другую сторону.
Повторите предыдущий шаг, чтобы снять второе кольцо.
Шаг 6
Снимите шесть чёрных винтов длиной 8 мм с помощью крестовой отвёртки Phillips #000.
Шаг 7
После снятия винтов возьмитесь за панель с кнопками и снимите её.
Шаг 8
Держите устройство динамиками вверх.
Снимите шесть серебристых винтов длиной 10 мм, соединяющих половины корпуса, крестовой отвёрткой Phillips #1.
Шаг 9

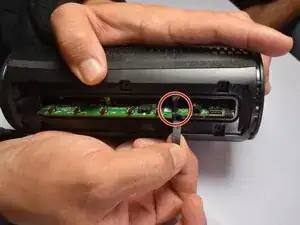

Вставьте лом (Jimmy) в шов между двумя половинами корпуса.
Легко проверните лом, пока не появится небольшой зазор.
Проведите лом вдоль шва, расширяя зазор по мере продвижения.
Когда зазор пройдёт по всей длине, возьмитесь за обе половины и аккуратно разъедините их.
НЕ разрывайте попросту; половины всё ещё соединены несколькими проводами.
Шаг 10
Удалите поролоновый клей с разъёмов.

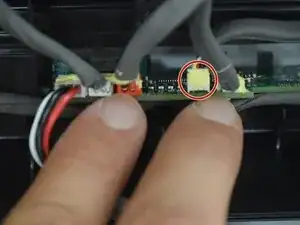

Зацепите разъёмы ногтями и аккуратно тяните каждый разъём, пока все три не будут отключены.
Если вы заменяете корпус, потяните за аккумулятор и материнскую плату — они легко выйдут наружу.
Шаг 11
Удалите поролоновый клей и вытащите разъём, соединяющий аккумулятор с материнской платой.
Шаг 12

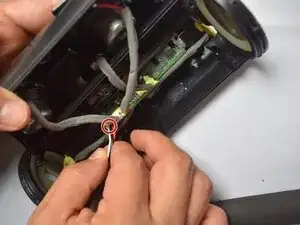

Удалите провода динамиков из гнёзд, убрав поролоновый клей и вытащив их.
Шаг 13
Снимите резиновую подушку, которая защищает материнскую плату от извлечения.
Она была приклеена; её можно снова вернуть на место. При многократном снятии может потребоваться лёгкое повторное приклеивание.
Шаг 14

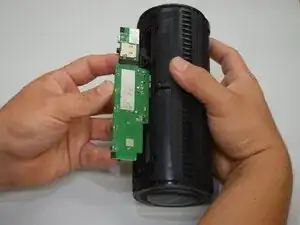

Осторожно вытащите материнскую плату из колонки.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Перевод руководства с ifixit.com
