Замена порта зарядки W-King X10

Убедитесь, что X10 выключен и отключён от зарядного устройства перед началом замены.

Разместите W-King X10 перед собой передней частью к себе.

Логотип W-King будет обращён к вам, когда X10 ориентирован правильно.

Используя металлическую лопатку, подденьте верхние точки передней сетчатой защиты.

Точки крепления примерно расположены в одной линии с клипсами ремня на центральной панели управления.

Вы услышите характерный щелчок, когда крепление откроется, и верхний край сетчатой защиты визуально отойдёт от X10.

Положите X10 на спинку так, чтобы нижняя часть была обращена к вам.

Используя металлическую лопатку, разъедините две точки крепления, расположенные по левому и правому краям сетчатой панели, как показано.

Отсоедините точку крепления в центре нижней секции устройства.

Как и ранее, все точки крепления должны слышно «щелкнуть» при отключении, и сетчатая панель визуально отделится от корпуса X10.

Будьте осторожны, чтобы случайно не соединить заново точки, которые вы уже отсоединили. Использование медиаторов для удержания точек в открытом положении может помочь при выполнении этого шага.

Снимите переднюю и заднюю сетчатые панели устройства.

Используйте крестовую отвёртку Phillips #2, чтобы выкрутить четыре винта 15,5 мм из углов каждой динамической головки.

Аккуратно вытяните динамик прямо из рамы устройства.

Если слишком наклонить динамик, он может застрять на раме, и его будет невозможно извлечь.

Динамики подключены к плате кабелями, поэтому избегайте резких рывков или сильного натягивания.

Используйте паяльник, чтобы отпаяеть три провода, соединяющие динамик с материнской платой.

Открутите верхнее плечо X10.

В центре верхнего плеча находятся четыре винта Phillips #0 длиной 7,5 мм.

У основания каждой стороны плеча находятся по два винта Phillips #0 длиной 7,5 мм.

Используйте металлическую лопатку, чтобы отщёлкнуть два защёлкивающихся фиксатора с каждой стороны плеча.

Два фиксатора находятся на передней и задней сторонах плеча.

Снимите плечо, раздвинув две стороны плеча от корпуса и подняв плечо вверх и наружу из корпуса.

Все четыре фиксатора должны быть отщёлкнуты, чтобы освободить плечо. Будьте осторожны, чтобы случайно не зафиксировать один или несколько фиксаторов снова при отщёлкивании остальных.

Снятие плеча требует умеренного усилия. Пластик прочный и не должен ломаться, но будьте осторожны с собой и вашим X10.

Снимите резиновую ножку в нижней части X10.

Используйте джимми, чтобы отделить клей, удерживающий ножку на корпусе.

Действуйте осторожно, чтобы не повредить мягкую резиновую ножку.

Отделите резиновую ножку, чтобы открыть нижнюю панель корпуса.

Снимите панель управления с верхней части X10, используя пластиковую лопатку, чтобы отделить клей, который прикрепляет её к корпусу.

Запаса кабеля у панели будет немного, пока вы не отключите ленточный кабель. Не перегружайте кабель — держите панель близко к корпусу, пока не отсоедините кабель.

Используя пинцет, аккуратно подденьте ленточный кабель, который соединяет панель управления с материнской платой.

Используйте крестовую отвёртку Phillips #0, чтобы открутить шесть винтов 7,5 мм, крепящих нижнюю панель.

Используйте 2,5-миллиметровый шестигранный ключ, чтобы открутить десять винтов 17,5 мм, соединяющих две половины корпуса X10.

Некоторые из этих шестигранных винтов находятся в глубоких узких отверстиях корпуса. Рекомендуется использовать шестигранный ключ полной длины, а не биту-шестигранник в конце отвертки.

Разделите две половины корпуса, используя металлическую лопаточку, чтобы отжать десять соединительных рычагов, которые формируют конструкцию корпуса.

Если вы открываете корпус X10 впервые, по шву корпуса может быть клей. Используйте лопаточку, чтобы разъединить клей и ослабить шов.

Используйте пинцет, чтобы отсоединить защёлкивающийся проводной разъём между аккумулятором и материнской платой.

Подключённые к цепи аккумуляторы представляют риск электрического поражения. При работе с электроникой используйте антистатические инструменты.

Снимите аккумулятор.

Используйте крестовую отвертку Phillips #0, чтобы открутить четыре винта 7,5 мм, крепящие материнскую плату корпуса к корпусу.

Извлеките материнскую плату из X10, вытянув её прямо из корпуса.

Чтобы не повредить материнскую плату, держитесь за пластиковое крепление корпуса, а не за саму плату.

Используйте крестовую отвертку Phillips #0, чтобы открутить четыре винта 11,5 мм, крепящие чёрное крепление к материнской плате.

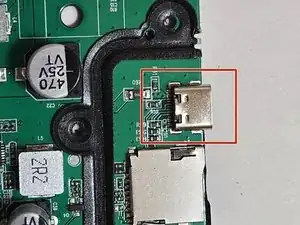

Найдите разъём зарядки USB-C на материнской плате.

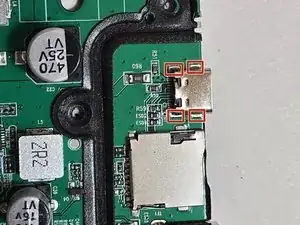

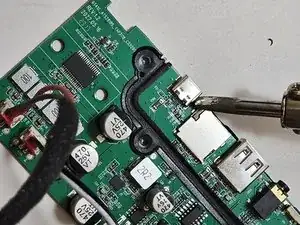

Используйте паяльник, чтобы выпаять четыре точки соединения, крепящие разъём зарядки к материнской плате.

Паяльники работают при чрезвычайно высоких температурах. Будьте осторожны, чтобы не обжечь себя, других или не повредить вещи.

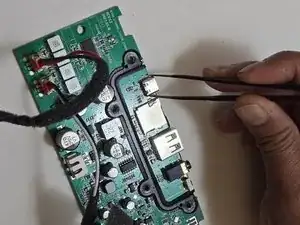

Используйте пинцет, чтобы снять разъём зарядки с материнской платы.

Это нужно сделать до того, как припой в точках соединения успеет снова затвердеть.
