Замена динамика W-King X10
Если у Вас ухудшилось качество звука из динамика W-King X10, один или оба основных динамика могут работать с дефектом. Это может проявляться в низкокачественном, «жёстком» звуке, неравномерной громкости или полном отсутствии звука с одной стороны X10.
В этом руководстве Вы узнаете, как снять сетчатый корпус W-King X10 и заменить один или оба 3,7‑дюймовых сабвуфера. Они обеспечивают основную звуковую дальность X10.

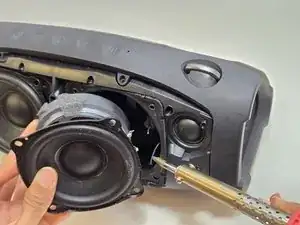

Обратите внимание, что для замены динамиков потребуется распаять и снова запаять провода динамика. Следуйте этому руководству для подробных инструкций по пайке.
Перед началом ремонта отключите питание динамика и отсоедините кабель зарядки. Как правило, батарею извлекают перед выполнением этого ремонта. Однако для доступа к батарее необходимо снять динамики.
Шаг 1
Убедитесь, что X10 выключен и отключён от зарядного устройства перед началом замены.

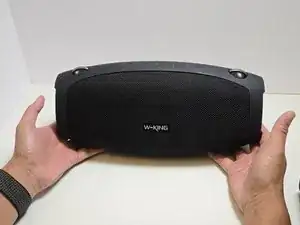

Разместите W-King X10 так, чтобы его передняя часть была обращена к Вам.
Логотип W-King будет обращён к Вам, когда X10 ориентирован правильно.
Шаг 2

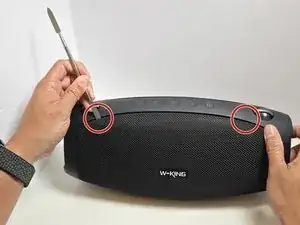

С помощью металлической лопатки подденьте верхние точки крепления передней сетчатой крышки.

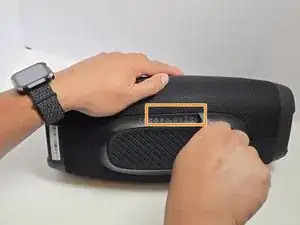

Точки крепления примерно совпадают по линии с клипсами ремня на центральной панели управления.
Вы услышите характерный «щёлк», когда соединение отомкнётся, и верхний край сетчатой крышки визуально отделится от X10.
Шаг 3
Положите X10 на спину так, чтобы нижняя часть была обращена к Вам.

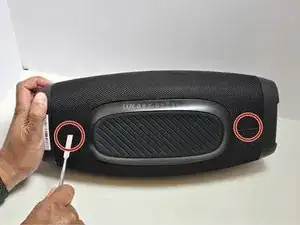

С помощью металлической лопатки разъедините два точки крепления, расположенные слева и справа от сетчатой панели, как показано.
Отделите точку крепления в центре нижней части устройства.
Как и раньше, все точки крепления должны разъединяться с слышимым «щёлком», и сетчатая панель визуально отделится от корпуса X10.
Осторожно: не допускайте повторного случайного соединения уже отсоединённых точек. Использование медиаторов для удержания открытых соединений может помочь при выполнении этого шага.
Шаг 4

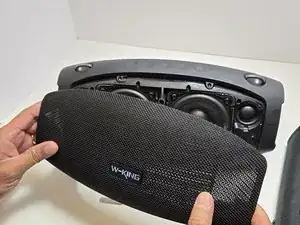

Снимите переднюю и заднюю сетчатые панели устройства.
Шаг 5

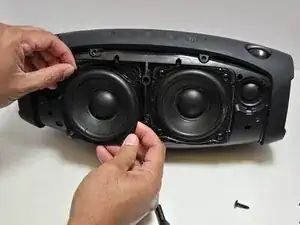

Отвинтите четыре винта 15,5 мм в углах каждого динамика крестовой отвёрткой Phillips №2.
Шаг 6

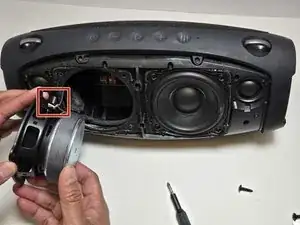

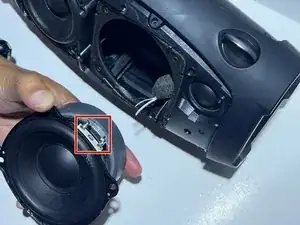

Осторожно вытяните динамик прямо из рамки устройства.
Если слишком сильно наклонить динамик, он может зацепиться за рамку, и его будет невозможно извлечь.
Динамики подключены к плате кабелями, поэтому не дергайте их и не тяните сильно.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Отдавайте электронные отходы на переработку компаниям, сертифицированным по стандартам R2 или e‑Stewards.
Перевод руководства с ifixit.com
