Замена материнской платы W-King X10

Перед началом замены убедитесь, что X10 выключен и отключён от зарядного устройства.

Разместите W-King X10 так, чтобы передняя часть была обращена к вам.

Логотип W-King будет обращён к вам, когда X10 ориентирован правильно.

Используя металлическую лопатку, подденьте верхние закрепления передней сетки.

Точки крепления находятся примерно на одной линии с зажимами ремешка на центральной панели управления.

Вы услышите характерный «щелчок», когда крепление откроется, и верхний край сетки заметно отделится от X10.

Положите X10 на спинку так, чтобы нижняя часть была обращена к вам.

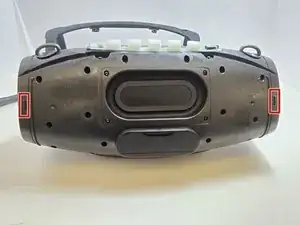

Используя металлическую лопатку, разъедините два крепления, расположенные слева и справа от панели сетки, как показано.

Разъедините крепление в центре нижней секции устройства.

Как и ранее, все точки крепления должны издавать слышимый «щелчок» при отсоединении, и панель сетки визуально отделится от корпуса X10.

Следите, чтобы случайно не соединить вновь уже разъединённые крепления. Для удержания открытых креплений удобно использовать пики для вскрытия.

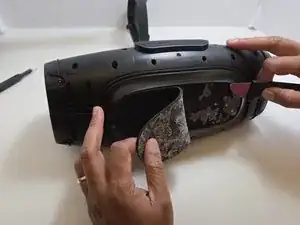

Снимите переднюю и заднюю сетчатые панели устройства.

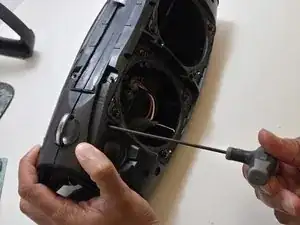

Отверткой Phillips #2 открутите по четыре винта длиной 15,5 мм в углах каждого динамика.

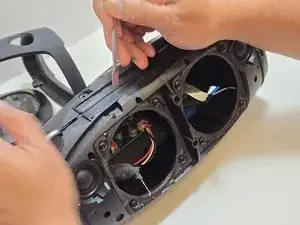

Осторожно вытяните динамик прямо из рамки устройства.

Если слишком наклонить динамик, он может зацепиться за рамку, и его будет невозможно вынуть.

Динамики подключены к плате кабелями, поэтому избегайте резкого рывка или сильного натяжения.

Используйте паяльник, чтобы отпаять три провода, соединяющие динамик с материнской платой.

Открутите верхнюю ручку X10.

В центре верхней ручки находятся четыре винта Phillips #0 длиной 7,5 мм.

У основания каждой боковой стороны ручки находятся по два винта Phillips #0 длиной 7,5 мм.

Используйте металлическую лопатку, чтобы отжать два зажима с каждой стороны ручки.

Два зажима находятся на передней и задней сторонах ручки.

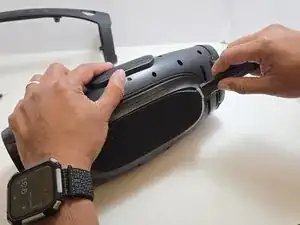

Снимите ручку, раздвинув две её стороны от корпуса и отведя ручку вверх и из корпуса.

Все четыре зажима должны быть освобождены, чтобы ручка вышла. Будьте внимательны, чтобы случайно не защёлкнуть одно или несколько креплений обратно при освобождении остальных.

Снятие ручки требует умеренной силы. Пластик прочный и не должен ломаться, но соблюдайте осторожность в обращении с собой и X10.

Снимите резиновую ножку с нижней части X10.

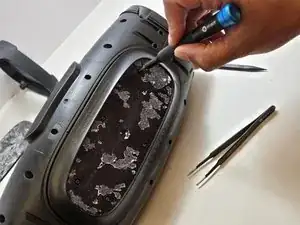

Используйте лому, чтобы разделить клей, держащий ножку на корпусе.

Действуйте бережно, чтобы не повредить мягкую резиновую ножку.

Отоприте резиновую ножку, чтобы обнажить нижнюю панель корпуса.

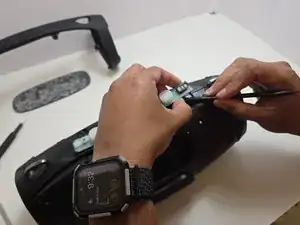

Снимите панель управления с верхней части X10, используя пластиковую лопатку, чтобы отделить клей, прикрепляющий её к корпусу.

Свободного хода у панели будет мало до тех пор, пока вы не отсоедините ленточный кабель. Не перенапрягайте кабель, держите панель близко к корпусу, пока не отсоедините кабель.

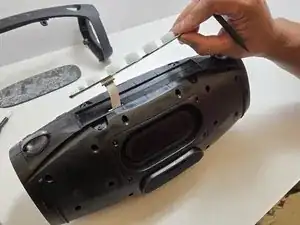

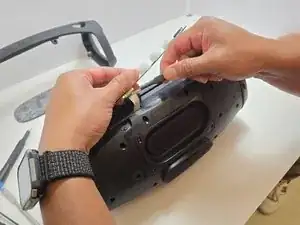

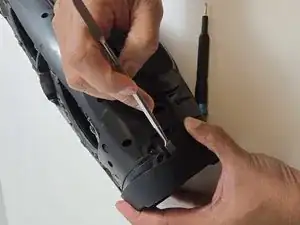

Пинцетом аккуратно подденьте ленточный кабель, соединяющий панель управления с материнской платой.

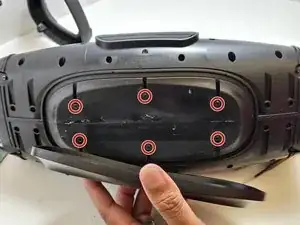

Отверткой Phillips #0 снимите шесть винтов длиной 7,5 мм, крепящих нижнюю панель.

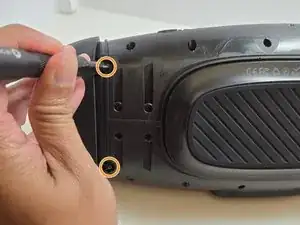

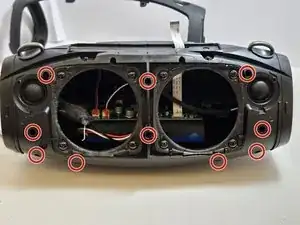

Используйте шестигранный ключ 2,5 мм, чтобы извлечь десять винтов 17,5 мм, которые соединяют две половины корпуса X10.

Несколько этих шестигранных винтов находятся в глубоких узких отверстиях корпуса. Рекомендуется использовать цельный шестигранный ключ, а не шестигранную насадку на конце отвёртки.

Разъедините две половины корпуса с помощью металлической лопатки, поддев десять соединительных креплений, образующих конструкцию корпуса.

Если вы открываете корпус X10 впервые, вокруг шва корпуса может быть клей. Используйте лопатку, чтобы разорвать клей и ослабить шов.

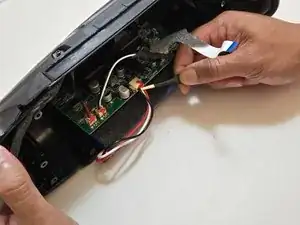

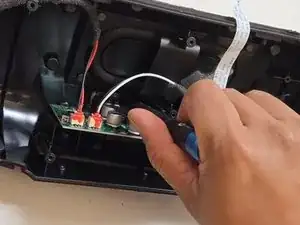

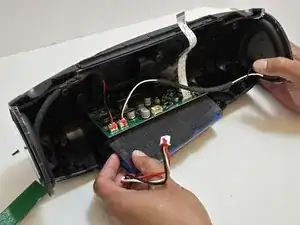

Используйте пинцет, чтобы отсоединить вталкиваемое проводное соединение между аккумулятором и материнской платой.

Подключённые к цепи аккумуляторы представляют риск электрического удара. При работе с электроникой используйте инструменты, безопасные для ЭМС.

Снимите аккумулятор.

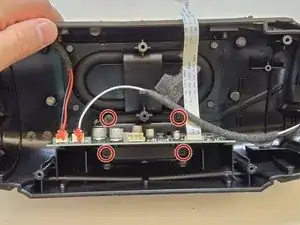

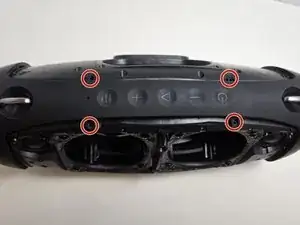

Используйте крестовую отвёртку Phillips #0, чтобы удалить четыре винта 7,5 мм, крепящие плату корпуса к корпусу.

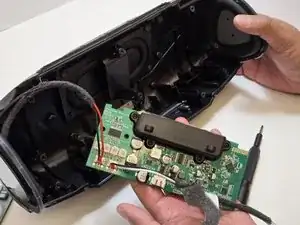

Извлеките материнскую плату из X10, потянув её прямо из корпуса.

Чтобы не повредить материнскую плату, держитесь за пластиковое крепление корпуса, а не за саму плату.

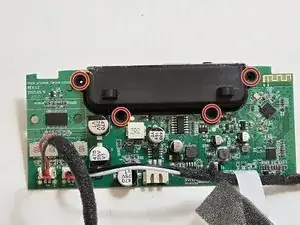

Используйте крестовую отвёртку Phillips #0, чтобы удалить четыре винта 11,5 мм, крепящие чёрное крепление к материнской плате.
