Устранение 1кГц шума на USB-микрофоне
Существует множество дешевых USB-микрофонов, некоторые без названия, некоторые модели без определенного бренда. Они могут быть изготовлены по различным стандартам в разных партиях. Этот гид показывает, как исправить 1кГц шум, вызванный упрощением, сделанным на производственном заводе. Шум в 1кГц вызван USB-пакетами с аудио, которые отправляются каждые 1 мс и вызывают пульсации на линии питания, которая не стабилизирована достаточно крупным конденсатором - распространенная мера экономии.
Разберите микрофон, как показано в видео от другого аппаратного хакера https://www.youtube.com/watch?v=DDfCjkH2...
Главное: нагрейте клей - клей очень прочный, резиновый и крепкий - в отличие от обычного клея на основе термопластика. Будьте осторожны, чтобы не перегреть крепление в середине, которое держит капсулу микрофона. Подденьте верхнюю часть, нагрейте клей, сожмите боковую решетку в спираль, чтобы ее можно было вытянуть из верхней части.

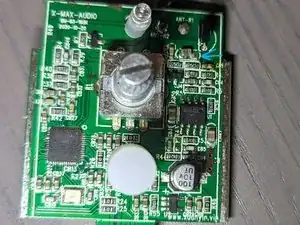

Удалите винты разделительной пластины и вытяните плату. Она держится опять же на том же клее в направляющих.

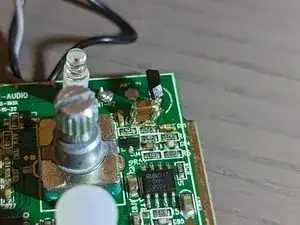

Обратите внимание, что конденсатор гораздо меньше, чем проектировались площадки. По причинам, которые я предполагаю - экономия средств - завод решил не использовать три размера конденсаторов, а только два.
Удалите конденсатор и замените его на более крупный, возможно, с донорной платы. Не беспокойтесь о значении - он просто должен сглаживать линию питания для FET. Пульсации в токе возникают, так как устройства отправляют USB-пакеты каждые 1 мс (при 1 кГц). Этот конденсатор заметно сглаживает эти пульсации.
Не тестируйте микрофон вне его корпуса, так как вы услышите только типичный 50Гц шум от электрической системы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
