Замена твиттера W-King X10

Убедитесь, что X10 выключен и отключён от зарядного устройства перед началом замены.

Разместите W-King X10 так, чтобы передняя панель была обращена к вам.

Логотип W-King будет обращён к вам, когда X10 ориентирован правильно.

С помощью металлической лопатки приподнимите верхние точки передней сетки.

Точки крепления примерно совпадают по линии с пряжками ремня на центральной панели управления.

Вы услышите характерный «щёлк», когда крепление освободится, и верхний край сетки визуально отойдёт от корпуса X10.

Положите X10 на спину так, чтобы нижняя часть была обращена к вам.

Используя металлическую лопаточку, отделите две точки крепления, расположенные слева и справа панели сетки, как показано.

Отделите точку крепления в центре нижней части устройства.

Как и ранее, все точки крепления должны слышно «щёлкнуть» при отсоединении, и панель сетки визуально отделится от корпуса X10.

Будьте внимательны, чтобы случайно не соединить снова точки, которые вы уже отделили. Для удержания открытых креплений при выполнении этого шага удобно использовать инструменты для вскрытия.

Снимите переднюю и заднюю панели сетки устройства.

Отверткой Phillips #2 выкрутите четыре винта длиной 15,5 мм в углах каждого динамика.

Аккуратно вытяните динамик прямо из рамки корпуса устройства.

Если наклонить динамик слишком сильно, он может зацепиться за рамку, и его будет невозможно извлечь.

Динамики подключены к плате кабелями, поэтому не дергайте их и не тяните резко.

С помощью паяльника отсоедините три провода, соединяющие динамик с материнской платой.

Открутите верхний рычаг X10.

В центре верхнего рычага находятся четыре винта Phillips #0 длиной 7,5 мм.

У основания каждой стороны рычага находятся по два винта Phillips #0 длиной 7,5 мм.

Используйте металлическую лопаточку, чтобы отжать по два защёлки с каждой стороны рычага.

Две защёлки находятся на передней и задней сторонах рычага.

Снимите рычаг, раздвинув две стороны рычага от корпуса и подняв рычаг вверх и из корпуса.

Для освобождения рычага необходимо отжать все четыре защёлки. Будьте внимательны, чтобы случайно не соединили одну или несколько защёлок снова при отжатии остальных.

Снятие рычага требует умеренного усилия. Пластик прочный и не должен ломаться, но соблюдайте осторожность ради своей безопасности и сохранности X10.

Снимите резиновую ножку внизу X10.

Используйте джимми, чтобы отделить клей, удерживающий ножку на корпусе.

Будьте аккуратны, чтобы не повредить мягкую резиновую ножку.

Отделите резиновую ножку, чтобы открыть нижнюю панель корпуса.

Снимите панель управления с верхней части X10, используя пластиковую лопаточку, чтобы отделить клей, прикрепляющий её к корпусу.

До отсоединения ленточного кабеля панель будет иметь ограниченный запас по длине. Не переусердствуйте с кабелем: держите панель близко к корпусу, пока не отсоедините кабель.

С помощью пинцета аккуратно подденьте ленточный кабель, соединяющий панель управления с материнской платой.

Отверткой Phillips #0 выкрутите шесть винтов длиной 7,5 мм, удерживающих нижнюю панель.

Используйте шестигранный ключ 2,5 мм, чтобы выкрутить десять винтов 17,5 мм, которые соединяют две половины корпуса X10.

Некоторые из этих шестигранных винтов находятся в глубоких узких отверстиях корпуса. Рекомендуется использовать шестигранный ключ полной длины, а не биту-шестигранник в конце отвертки.

Разъедините две половины корпуса, используя металлическую лопатку, чтобы отжать десять соединительных рычагов, формирующих конструкцию корпуса.

Если вы открываете корпус этого X10 впервые, по шву корпуса будет клей. Используйте лопатку, чтобы разорвать клей и ослабить шов.

Используйте пинцет, чтобы отключить вставной проводной контакт между аккумулятором и материнской платой.

Аккумуляторы, подключённые к цепи, представляют риск электрического удара. Используйте инструменты, защищённые от электростатического разряда, при работе с электроникой.

Снимите аккумулятор.

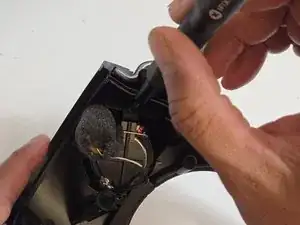

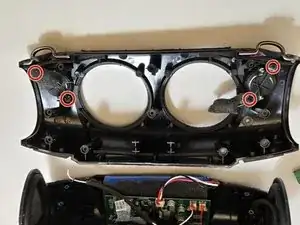

Используйте крестовую отвертку Phillips #0, чтобы выкрутить по два винта 7,5 мм, фиксирующие каждый твитер.

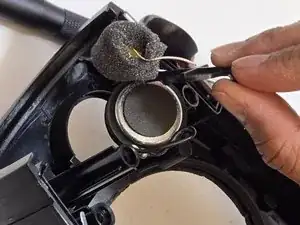

Снимите твитер и пластиковые крышки.

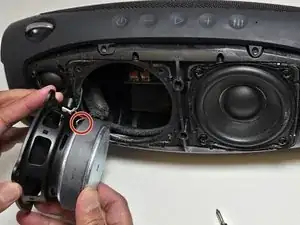

Твитеры напрямую подключены к основным динамикам. Эти провода отсоединяются при снятии динамиков, что позволяет удалить твитеры. Однако если вы планируете повторно использовать проводку, её необходимо выпаять с старых твитеров.
