Замена порта Micro-USB на пульте Vizio SmartCast Tablet XR6M

Электроника

Если аккумулятор работает нормально, и устройство заряжается, когда находится на зарядной подставке, но не заряжается при подключении к USB-кабелю, возможно, вам нужно заменить порт Micro-USB. Здесь мы представляем пошаговую инструкцию по замене порта.

Шаг 1

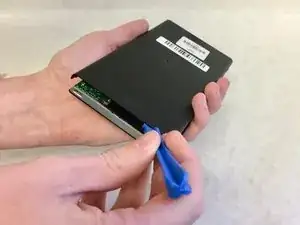

Следуйте шагу 1 в руководстве по замене аккумулятора, чтобы снять заднюю панель устройства.

Шаг 2

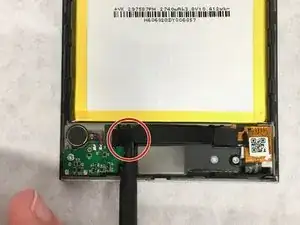

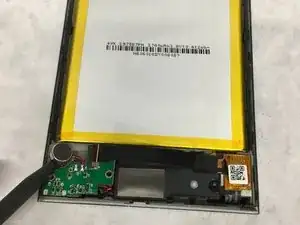

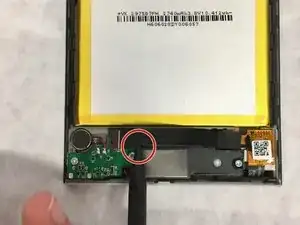

Вставьте конец нейлоновой лопатки под черную крышку и потяните на себя, чтобы отключить её.

Будьте осторожны, так как крышка может легко сломаться.

Шаг 3

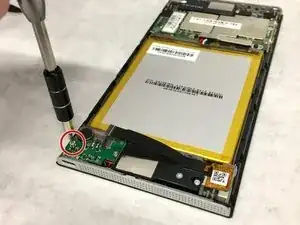

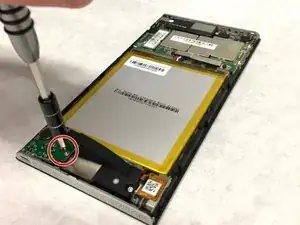

С помощью бит T-5 выкрутите три винта длиной 5 мм: два из них прикреплены к зеленой плате, один к черной плате.

Шаг 4

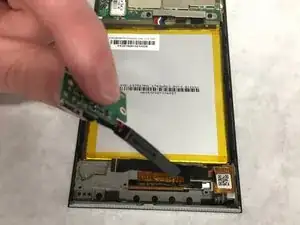

С помощью нейлоновой лопатки удалите серебряный цилиндрический компонент, затем зеленый, а затем черный компоненты.

Осторожно, не сломайте провода, соединяющие три компонента.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
