Разбор пульта Nvidia Shield TV
В результате пролитого сладкого напитка большинство кнопок стали липкими и хрустящими. Чтобы это исправить, я искал в сети руководство по разборке, но не нашёл подходящего. Поскольку я был готов заменить пульт на новый, я решил попробовать разобрать его сам.
Отказ от ответственности: Мой пульт полностью работоспособен после разборки и сборки, но я мог повредить какую‑то внутреннюю защёлку — передняя панель теперь не так плотно прилегает по нижним швам, как из коробки.
Шаг 1
Снимите крышку батарейного отсека и 2 батареи AAA.
Существуют две версии пульта SHIELD TV 2019 с немного разными инструкциями по снятию крышки батарейного отсека — см. ссылку.
Шаг 2
Верхняя и нижняя части корпуса склеены между собой. Чувствительность и работоспособность крестовины зависят от зазора между этими деталями. Для наилучшего результата возможно придётся заменить этот клей при сборке.

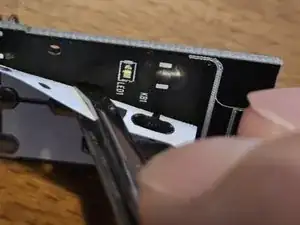

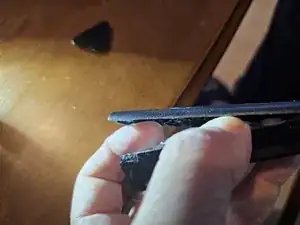

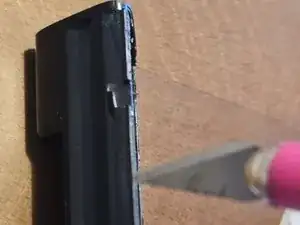

Используйте пластиковый инструмент для раскрытия корпуса, чтобы отделить корпус пульта от передней панели. Начните снизу, между стыком лицевой панели и корпуса, осторожно продвигаясь вверх к верху пульта.

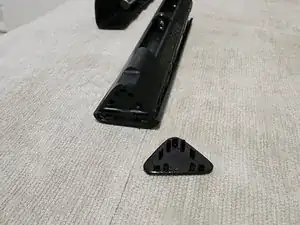

Вверху пульта при завершении разделения вы встретите некоторое сопротивление. Это потому, что глянцевая треугольная пластина сцепляется с ними. Аккуратно подденьте её (в ней нет электроники).

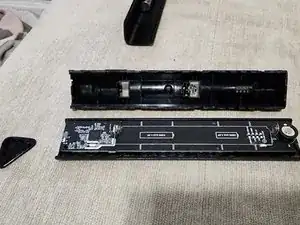

Сдвиньте рамку вертикально от передней панели. Если вы увидите среднюю пружину батареи, всё ещё прикреплённую к задней крышке, не паникуйте и не думайте, что вы оторвали её от платы — она встроена в крышку.
Шаг 3

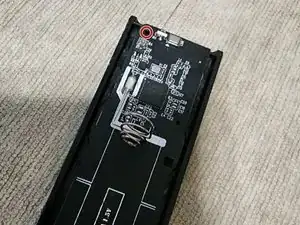

Возьмитесь за кромки печатной платы и поднимите её над пластиковыми стойками.

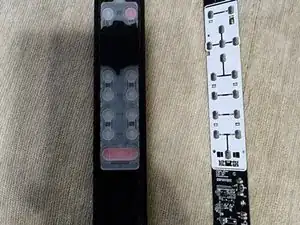

Теперь у вас печатная плата отделена от передней панели и кнопок.

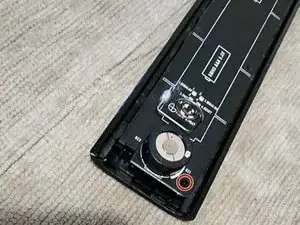

Совет при сборке: Пружины на плате вставляются в соответствующие углубления внутри крышки батарейного отсека.
Шаг 4

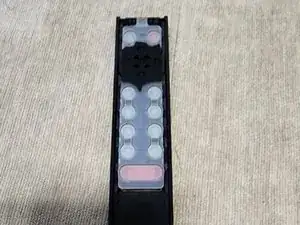

Пластиковая деталь, с которой кнопки взаимодействуют с платой, выполнена единым куском и может быть снята вручную.
Шаг 5

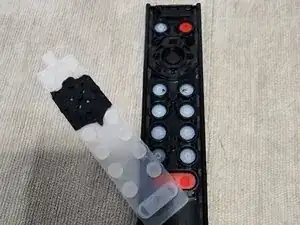

Снимите накладки кнопок.

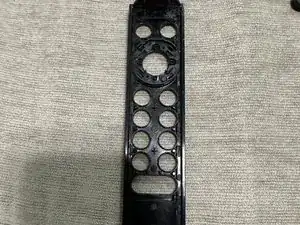

Совет при сборке Внутренняя сторона передней крышки имеет направляющие, обеспечивающие правильную ориентацию и установку кнопок.
Шаг 6
Оставшиеся шаги показывают пульт в более разобранных состояниях. Используйте эти изображения как справочные, если потребуется.

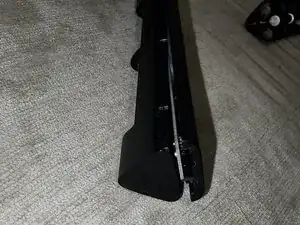

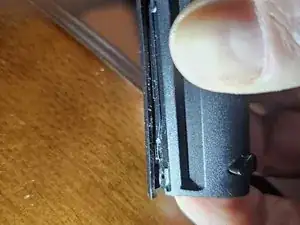

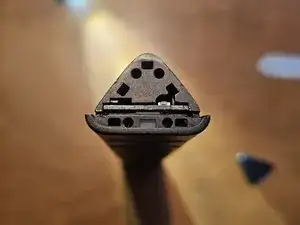

Эти изображения показывают боковую часть корпуса и торец пульта без крышки.
Шаг 7

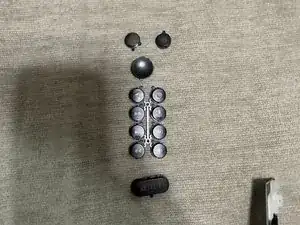

На этих изображениях показаны кнопки и печатная плата, разложенные полностью.
Шаг 8

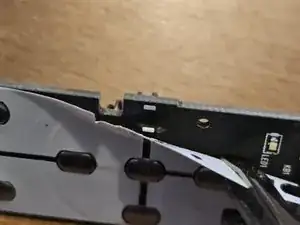

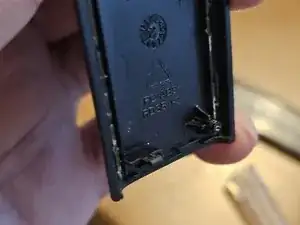

Эти изображения показывают кромки задней крышки и нижнюю сторону печатной платы.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
