Замена вентилятора/распределителя тепла Nvidia Shield Pro Android TV
Если ваш Nvidia Shield Pro Android TV перегревается или вы начинаете слышать громкий щелкающий звук при запуске и использовании устройства, используйте это руководство для удаления и замены вентилятора/распределителя тепла. Вам понадобится только отвертка Torx T6 и пластиковый инструмент для открытия. Вам не придется выполнять сложные шаги, но аккуратно отсоедините многоцветный провод.
Шаг 1
Переверните Nvidia Shield Pro Android TV на заднюю сторону.
Чтобы открыть нижнюю крышку Nvidia Shield, начните с угла и проведите пластиковым инструментом для открытия по зазору.
Если использовать пластиковый инструмент для открытия нижней крышки сложно, попробуйте воспользоваться металлической лопаткой.
Шаг 2

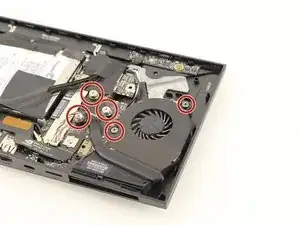

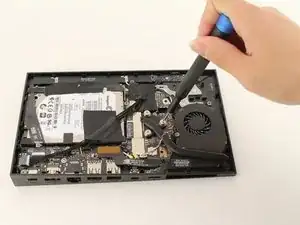

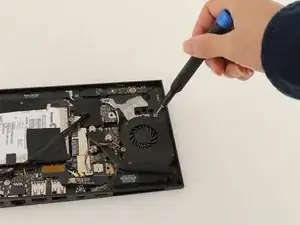

Удалите пять винтов отверткой Torx T6.
Два из винтов находятся прямо над вентилятором/распределителем тепла. Другие три винта расположены на маленькой треугольной пластине с левой стороны вентилятора/распределителя тепла.
Шаг 3

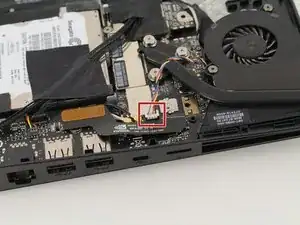

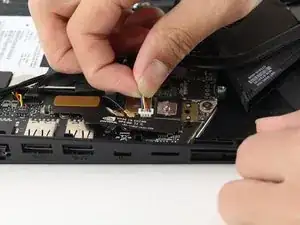

После удаления винтов аккуратно отсоедините многоцветное проводное соединение от материнской платы.
Шаг 4

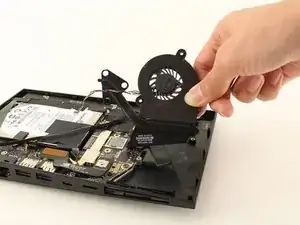

Аккуратно извлеките вентилятор/распределитель тепла из Nvidia Shield.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
