Замена кнопок Logitech Harmony Ultimate

Удалите единственный винт Phillips #0 длиной 6 мм, находящийся под наклейкой рядом с портом зарядки USB.

Используйте пластиковый инструмент для вскрытия, чтобы отжать защёлки, удерживающие переднюю и заднюю панели вместе. На каждой стороне устройства находятся по три защёлки, которые нужно разъединить, чтобы открыть корпус.

Рекомендуется использовать пластиковый инструмент для предотвращения повреждений пульта. Применяйте более жёсткие инструменты только в крайнем случае.

Будьте осторожны с правой стороны (если смотреть на заднюю панель), чтобы не задеть ленточный кабель экрана. Если кабель повредится, сенсорный экран работать не будет. (пример показан на изображении)

Отключите провода, идущие от задней крышки к плате.

Удалите четыре винта Phillips #0 длиной 6 мм из корпуса аккумулятора.

Аккумулятор всё ещё подключён к устройству с помощью проводки. Чтобы полностью освободить аккумулятор, удалите тёмный пластиковый элемент из посадочного места с помощью пластикового инструмента для вскрытия. Медленно поверните тёмный пластиковый элемент и аккумулятор по часовой стрелке, пока их можно будет вынуть из‑под маленькой платы с USB‑портом.

Удаление тёмного пластикового элемента с платы требует терпения, так как пульт сконструирован так, чтобы аккумулятор не смещался при сильных воздействиях. Маленькая плата с USB‑портом остаётся соединённой с платой шестьёй штырьковыми контактами длиной 10 мм.

Поднимите аккумулятор и его корпус и извлеките их из пульта.

Аккумулятор должен оставаться прикреплённым к корпусу с помощью клея.

Используйте пластиковый инструмент для вскрытия, чтобы отделить аккумулятор от корпуса.

Удалите четыре винта Phillips #0 длиной 6 мм с платы.

В пластиковой оболочке есть защёлка, соединённая с платой. Используйте ногти, чтобы безопасно отпустить защёлку, откинув маленькую чёрную защёлку вверх.

Защёлка и фиксатор находятся под прозрачной жёлтой лентой.

Будьте очень осторожны, так как повреждение этой защёлки может навсегда повредить контроллер.

Теперь плату можно безопасно извлечь, сдвинув и подняв её назад из посадочного места.

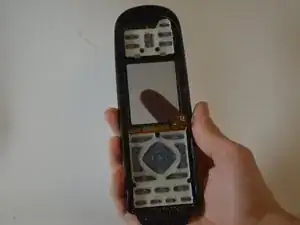

После успешного извлечения платы вы можете легко отклеить кнопки от рамки контроллера.
