Замена материнской платы Logitech Harmony Ultimate
Материнская плата управляет всеми функциями пульта. Если пульт включается, но возникают неполадки, материнская плата — вероятная причина. При снятии материнской платы убедитесь, что у вас есть крестовая отвёртка Phillips, чтобы выкрутить 4 винта на самой материнской плате. Также при снятии защёлки требуется аккуратность, так как она может быть повреждена при неправильном извлечении.
Шаг 1

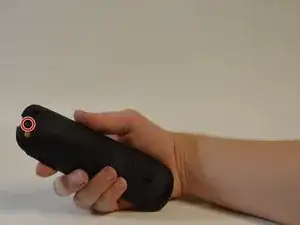

Удалите один 6 мм винт Phillips #0, расположенный под наклейкой рядом с портом USB для зарядки.
Шаг 2

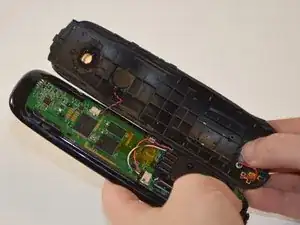

Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки, удерживающие переднюю и заднюю панели вместе. С каждой стороны устройства имеются три защёлки, которые нужно разъединить, чтобы открыть корпус.
Рекомендуется использовать пластиковый инструмент для предотвращения повреждений пульта. Применяйте более твёрдые инструменты только в крайнем случае.
Будьте осторожны справа (смотря на заднюю сторону), чтобы не задеть ленточный кабель экрана. При его повреждении сенсорный экран может перестать работать корректно. (пример показан на изображении)
Шаг 3

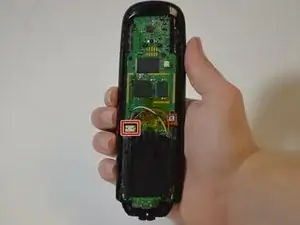

Отключите провода, идущие от задней крышки к материнской плате.
Шаг 4

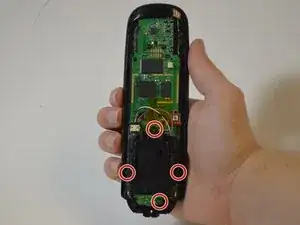

Удалите четыре 6 мм винта Phillips #0 из отсека батареи.
Шаг 5

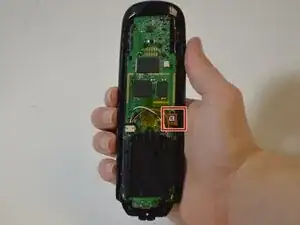

Батарея по-прежнему подключена к устройству проводами. Чтобы полностью освободить батарею, извлеките тёмную пластиковую деталь из паза с помощью пластикового инструмента для вскрытия. Медленно поворачивайте тёмную пластиковую деталь вместе с батареей по часовой стрелке, пока они не будут извлечены из-под небольшой печатной платы с USB-портом.
Снятие тёмной пластиковой детали с материнской платы требует терпения, так как пульт спроектирован так, чтобы батарея не сдвигалась при экстремальных условиях. Небольшая плата с USB-портом остаётся подключённой к материнской плате шестью штырями длиной 10 мм.
Шаг 6

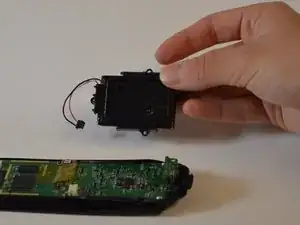

Поднимите батарею и её корпус из пульта.
Батарея должна по-прежнему быть приклеена к корпусу с помощью клея.
Шаг 7

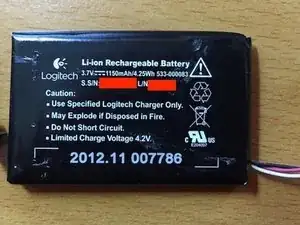

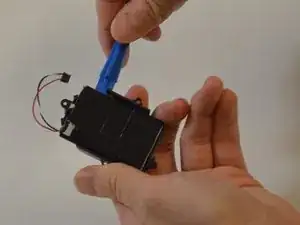

Используйте пластиковый инструмент для вскрытия, чтобы отделить батарею от корпуса.
Шаг 8

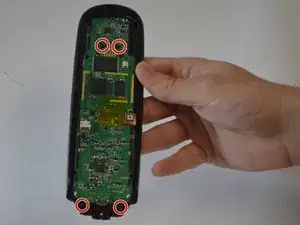

Удалите четыре 6 мм винта Phillips #0 с материнской платы.
Шаг 9

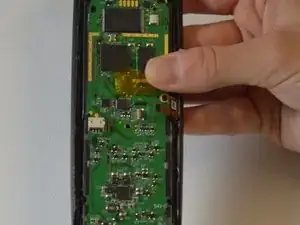

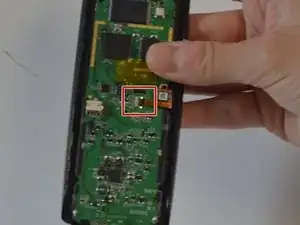

Есть защёлка, которая соединяется с материнской платой из пластикового корпуса. Используйте ногти, чтобы безопасно освободить защёлку, отгибая маленькую чёрную защёлку вверх.
Защёлка и крепление находятся под прозрачной жёлтой липкой лентой.
Будьте очень осторожны, так как повреждение этой защёлки может необратимо повредить ваш контроллер.
Шаг 10

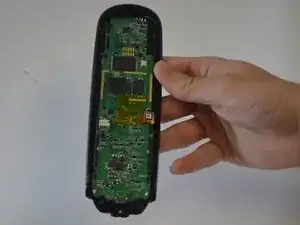

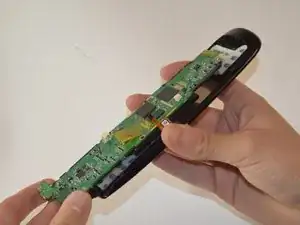

Теперь можно извлечь материнскую плату, сдвинув и подняв её назад из посадочного места.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
