Замена материнской платы Logitech Harmony Ultimate Harmony Hub
Хаб Harmony выступает в роли посредника между устройствами и пультом. У него очень мало деталей, что делает ремонт простым. Самая тяжелая часть этого руководства — это открыть хаб после снятия винтов с внешней стороны. Как только хаб открыт, для снятия материнской платы требуется всего несколько дополнительных винтов и освобождение маленькой защелки, удерживающей материнскую плату на месте.
Шаг 1
Винты скрыты под резиновыми накладками.
Снимите резиновые накладки.

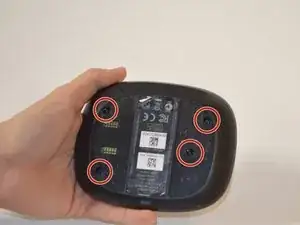

Удалите четыре винта Phillips #0 длиной 6 мм с нижней части хаба.
Шаг 2

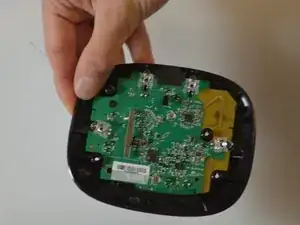

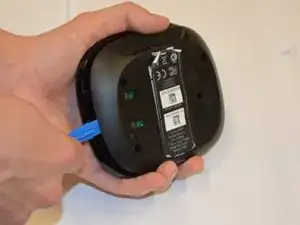

Используйте пластиковый инструмент для открытия, чтобы снять верхнюю оболочку устройства.
Шаг 3

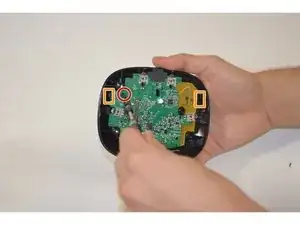

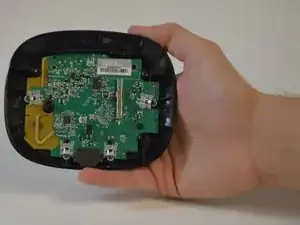

Удалите единственный винт Phillips #0 длиной 6 мм с материнской платы.

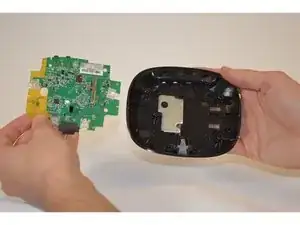

Оттяните черные защелки назад и поднимите материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
