Замена разъёма USB и вспомогательного порта HyperX QuadCast S

Электроника

Если ваш микрофон HyperX QuadCast S не получает питание или с микрофона не выводится звук, возможно, потребуется заменить разъём для наушников и порт USB-C, подключенные к плате ввода/вывода микрофона. Следуйте этому руководству, чтобы узнать, как получить доступ к плате ввода/вывода для доступа к этим разъёмам и начать замену. Для этого руководства вам понадобится отвёртка Phillips №0. Важно не повредить извлекаемые разъёмы, так как заменяемые разъёмы потребуется припаять к плате. Это руководство не охватывает подробную процедуру пайки разъёмов на плате ввода/вывода.

Шаг 1

Установите микрофон на ровную поверхность.

Поднимите каждую опорную ленту вверх и снимите её с выемок, чтобы освободить микрофон от подставки.

Всего четыре опорные ленты, но не имеет значения, какую ленту снимать первой.

Шаг 2

Ориентируйте микрофон так, чтобы ручка регулировки усиления была наверху.

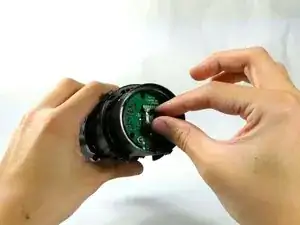

Тяните ручку регулировки усиления наружу, чтобы отсоединить её.

Для отсоединения ручки не потребуется много силы. Учтите, что при отключении ручки может быть слышен небольшой «щёлчок».

Шаг 3

Снимите ручку регулировки усиления.

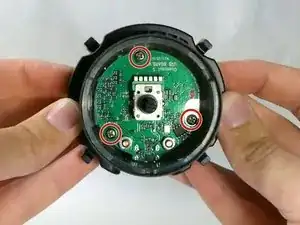

Ручка подключения усиления соединяется с маленьким чёрным штифтом, указанным на изображении. При повторном установлении ручки убедитесь, что отверстие выровнено по форме штифта.
