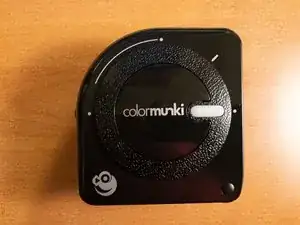

Замена плоского кабеля и восстановление отражающих меток X-Rite Colormunki

Если ваш Colormunki работает нестабильно при выборе положения калибровки, возможно, у вас одна или обе следующие проблемы: повреждён плоский кабель внутри корпуса, либо требуют восстановления отражающие метки внутри корпуса.

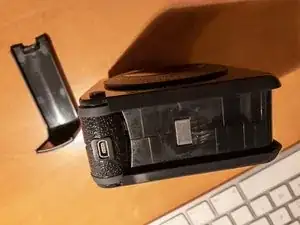

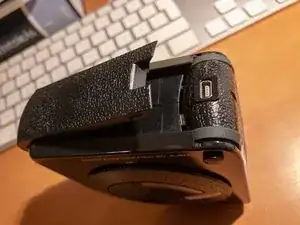

Аккуратно снимите пластиковые крышки. Начните с места, указанного на изображении, и продвигайтесь по периметру. Всего нужно снять три части крышки.

После снятия крышек вы увидите четыре металлических защёлки, соединяющих две части корпуса.

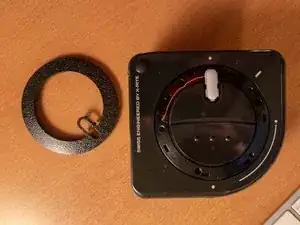

Аккуратно снимите втулки вокруг вращающейся части. Сделайте это с обеих сторон.

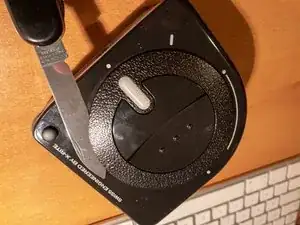

Не тот инструмент. Используйте лопатку или инструмент iFixit вместо ножа для снятия втулки.

Втулка снята. Маленькая белая пластина, закрывающая светодиод, может отвалиться — будьте осторожны, чтобы не потерять её.

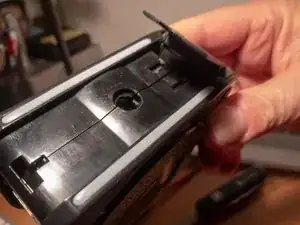

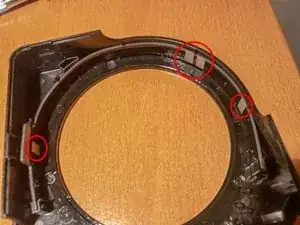

Отогните четыре защёлки, удерживающие корпус вместе.

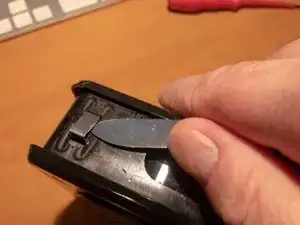

Не тот инструмент. Используйте лопатку или монтажный инструмент для отгибания четырёх защёлок.

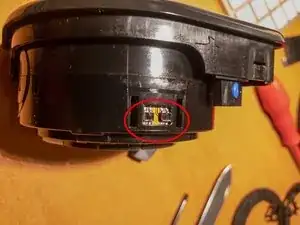

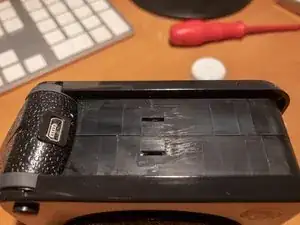

Соскоблите гарантийную наклейку, наклеенную на одну из защёлок.

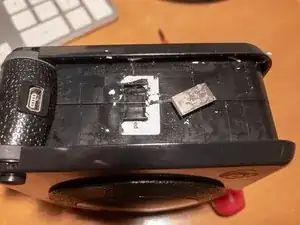

Тщательно очистите остатки наклейки, чтобы избежать загрязнения внутренней части корпуса после его открытия.

Одна из защёлок слегка скрыта под поворотной частью Colormunki.

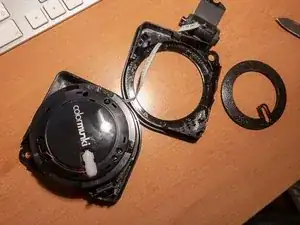

После того как все защёлки будут отогнуты, аккуратно разъедините две части корпуса. Будьте осторожны, чтобы не повредить плоский кабель.

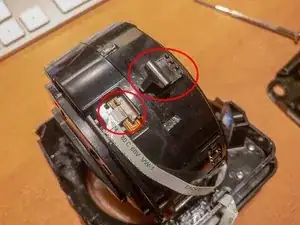

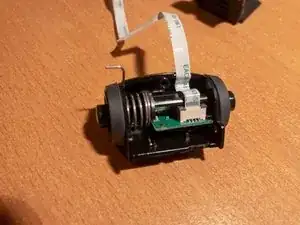

В корпусе находится поворотной барабан. На нём расположены два (выделенных) оптических отражающих датчика, используемых для определения положения поворотной части Colormunki. При необходимости аккуратно очистите датчики. Используйте только мягкую ткань, при необходимости смочите её спиртом.

Свет от датчиков отражается от полос, выделенных на изображении. При необходимости очистите их или восстановите, приклеив сверху отражающий материал (например, алюминиевую фольгу), сохранив при этом оригинальную форму и положение полос.

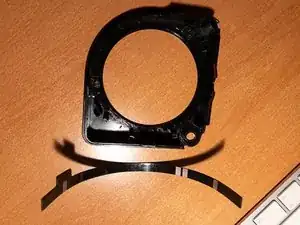

Если вы решите восстановить отражающие полосы, вы можете снять пластиковую деталь, удерживающую их. Это обеспечит вам более удобный доступ к полосам.

Снимите чёрную пластиковую защёлку, закрывающую разъём плоского кабеля. Отведите коричневый фиксатор от основания в месте входа плоского кабеля. Кабель ослабнет и его можно будет легко извлечь.

Здесь можно прочитать тип плоского кабеля. Эквивалентная замена — деталь с номером 687708200002 от Wurth Electronics. Она также доступна через Conrad в Европе.

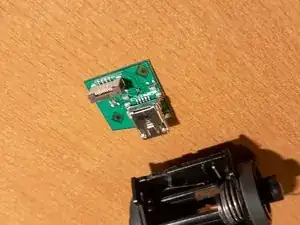

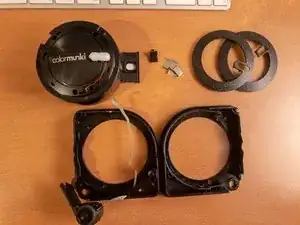

Все части разобраны, кроме плоского кабеля из секции USB-порта. Обратите внимание на пластиковую деталь с белой меткой. Это калибровочная мишень. Убедитесь, что она остаётся чистой.

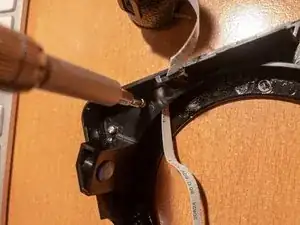

Выкрутите два маленьких винта, чтобы освободить пластиковую деталь, удерживающую плоский кабель на корпусе.

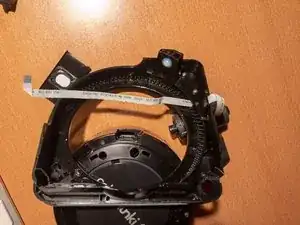

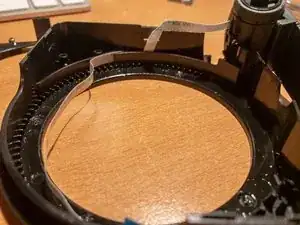

Обратите внимание на путь прокладки плоского кабеля.

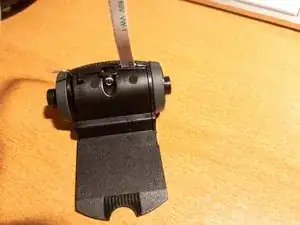

Выкрутите маленький винт и аккуратно разъедините маленький барабан.

Как и ранее с поворотным барабаном, аккуратно разведите фиксатор кабеля — коричневую часть от белой. После этого кабель легко извлечётся.

Увеличенное изображение механизма фиксации кабеля.

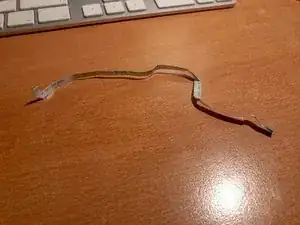

Даже если вы планируете заменить кабель, сохраните старый, чтобы использовать его как образец изгиба и прокладки, необходимых для установки нового кабеля в правильное положение.

Сборку выполняйте в обратной последовательности.
