Обновление аккумулятора Bluetooth-приемника Ugreen AptX

Больше не будет 2-3 раз в день простоя и потерянных вызовов с этим отличным приемником! С обновлением аккумулятора вы сможете наслаждаться музыкой непрерывно в течение 23-26 часов!

Большинство, если не все устройства такого типа питаются от литий-полимерного аккумулятора 1s, с номинальным напряжением 3.7 В. Таким образом, самым безопасным заменителем будет источник питания с выходным напряжением в диапазоне 3.5-4.2 В. Оценка потребления энергии около 25 мА основана на времени работы оригинального аккумулятора.

Я выбрал LiIon 14500 (LiMn для большей безопасности) для обновления. Также можно использовать 3x AAA, если вам больше нравятся NiMH, но убедитесь, что не используете встроенный механизм зарядки, если выберете последний вариант!

Будьте осторожны, так как неправильное использование или обращение с аккумулятором может привести к ПОЖАРУ или ВЗРЫВУ, что может вызвать травмы или повреждение имущества. Пользователь должен иметь соответствующее понимание потенциальных опасностей ЛИТИЕВЫХ ИОННЫХ АККУМУЛЯТОРОВ.

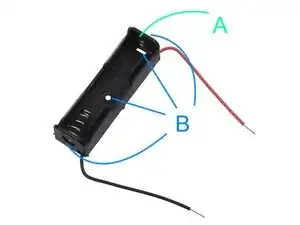

Держатель для аккумуляторов 14500 или AA подойдет для этого, но могут потребоваться некоторые изменения, как описано в следующих пунктах:

(A) Добавьте каплю припоя сюда, это гарантирует, что он будет работать с плоскими 14500 аккумуляторами.

(B) Заклейте верх, низ и отверстия эпоксидным клеем для большей безопасности.

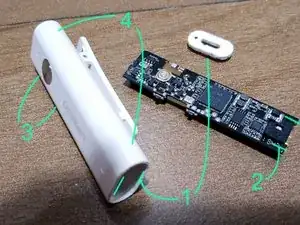

Теперь переходим к основной части. Первым шагом будет снятие платы с корпуса и подготовка модификаций для прикрепления держателя аккумулятора к корпусу.

(1) Это может быть самая сложная часть обновления. Крышка корпуса Ugreen находится на дне устройства и плотно приклеена. Аккуратно отделите стороны крышки с помощью канцелярского ножа, затем используйте маленькую отвертку с плоским концом, чтобы снять крышку. Как видите, мне не удалось сохранить её красоту, но вам может повезти больше!

(2) Теперь аккуратно потяните плату за края с помощью плоскогубцев. Немного покачайте её, так как в корпусе есть небольшой паз для держателя платы с другого конца.

(3) Удалите кнопки питания и громкости, нажав на штифты с внутренней стороны. Я его не смог вставить обратно позже с этими двумя частями!

(4) Просверлите несколько отверстий с помощью небольшого ручного сверла или паяльника. Эти отверстия будут предназначены для проводов держателя аккумулятора.

Теперь вот плата и крошечный литий-полимерный аккумулятор на 110 мАч. Избавьтесь от него!

(5) Удалите аккумулятор с платы, аккуратно отделив двусторонний скотч, на котором он крепится.

(6) Обрежьте положительный провод.

(7) Обрежьте отрицательный провод.

На этом этапе вы можете подготовить точки пайки, очистив оставшиеся провода оригинального аккумулятора.

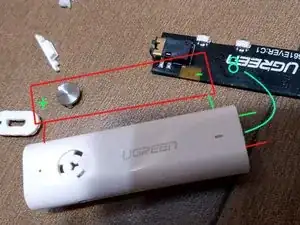

Я не сделал никаких фотографий в процессе, так что вместо этого я сделал несколько рисунков, чтобы показать, как был подготовлен держатель во время пайки проводов на плате.

Подготовьте поверхности для эпоксидного клея, поцарапав их канцелярским ножом и протерев. Это обеспечит хорошую адгезию эпоксидного клея к поверхности.

Уложите провода, как показано на картинке, оставив 1-2 см открытыми на дне корпуса. Подготовьте концы проводов для пайки, предварительно залужив их.

(8) Теперь вставьте плату обратно в корпус, но не вставляйте её полностью. Также имейте в виду, что точки пайки должны быть обращены вниз, обратной стороной к тому, что показано на картинке.

Припаяйте провода держателя аккумулятора, а затем окончательно вставьте плату обратно в корпус.

Установите крышку на место. Мне потребовался маленький кусочек двустороннего скотча, чтобы надежно зафиксировать края к корпусу, но у вас может быть иначе.

Наконец, приклейте держатель аккумулятора к корпусу эпоксидным клеем.

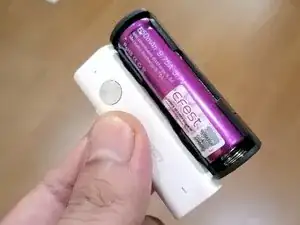

Интересно, какой вес теперь у нас? Хотя аккумулятор делает приемник значительно тяжелее, его всё ещё приятно прикреплять к рубашке! И, конечно, наслаждаться 23 часами работы от батареи благодаря 650 мАч 14500!

Но всегда помните, следите за громкостью при прослушивании IEM!

Мне интересно, следует ли мне сделать то же самое с моим BTR1K, который в пути!
