Замена двигателя World Dryer Airforce J4-973A3
Иногда сушилка может начать издавать слишком громкий шум из-за неисправного двигателя. В этом руководстве подробно описаны шаги по замене двигателя. Для разборки устройства потребуется специальная бита для удаления винтов с защитой от вскрытия.
Шаг 1
Чтобы заменить двигатель, сначала снимите металлический корпус.

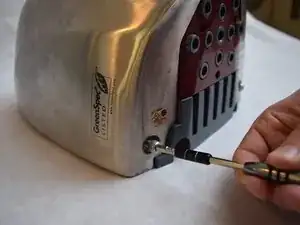

Используя специальную биту, удалите крупные винты с нижней части корпуса.
Чтобы снять корпус, поднимите указанное место руками.

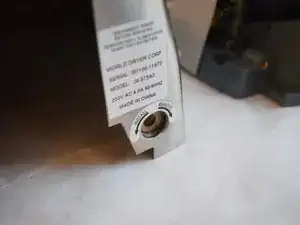

Направление вращения винтов отличается от указанного на небольшой наклейке над отверстием.
Шаг 2
Удалите три шурупа Ph1 длиной 1/2" с нижней стороны красной крышки вентилятора.
Переверните устройство.

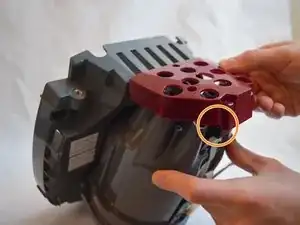

Нажмите на красные выступы на задней стороне устройства с умеренным или сильным усилием, используя небольшую отвёртку.
Осторожно снимите крышку, чтобы не повредить датчик.
Шаг 3

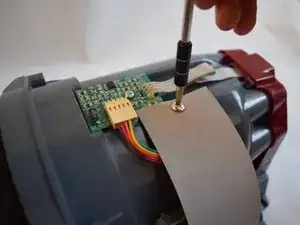

Выкрутите два шурупа Ph2 длиной 3/8", прикреплённые к серой ленте сверху и снизу.

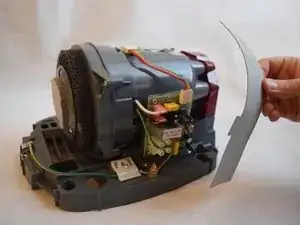

Поднимите серую ленту вверх. Это обеспечит доступ к плате управления.
Шаг 4

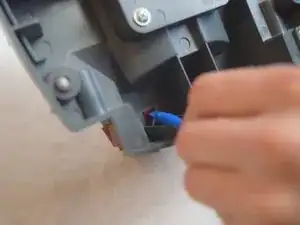

Используйте пластиковую раздвижную инструмент, чтобы отсоединить два провода с розовыми колпачками в верхнем левом углу платы управления.
Шаг 5
Отвинтите латунную гайку от болта с помощью ключа на 10 мм.
После того как гайка будет снята, отключите зелёный провод.
Шаг 6

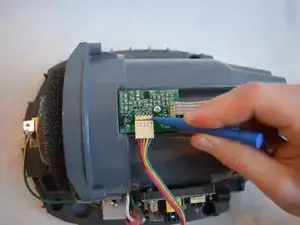

Отсоедините многоцветный ленточный кабель с помощью пластиковой раздвижной инструмент.

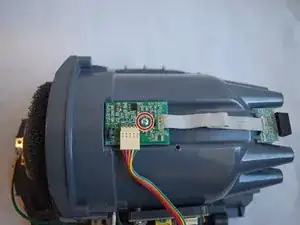

Удалите шуруп Ph1 длиной 1/2" из центра печатной платы.
Шаг 7

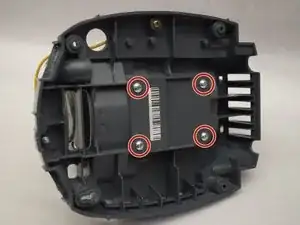

Удалите четыре шурупа Ph2 длиной 3/4" с задней стороны корпуса устройства.
Отделите корпус двигателя от корпуса устройства.
Перед снятием компонента убедитесь, что все провода, соединяющие корпус двигателя и материнскую плату, отключены.
Шаг 8

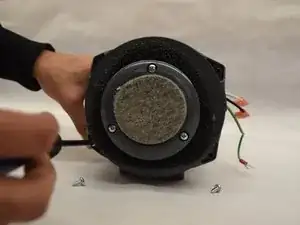

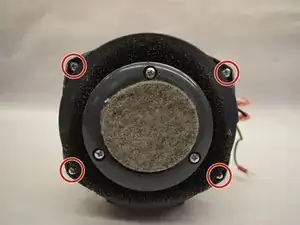

Выкрутите четыре шурупа Ph2 длиной 1/2" из фильтра.

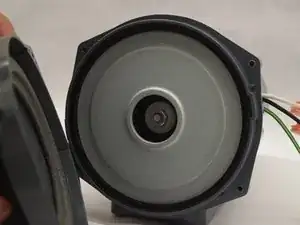

Оттяните пластину фильтра, чтобы открыть доступ к двигателю.
Шаг 9

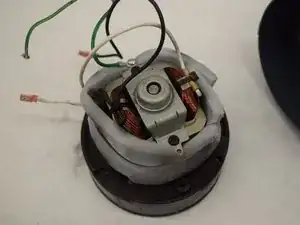

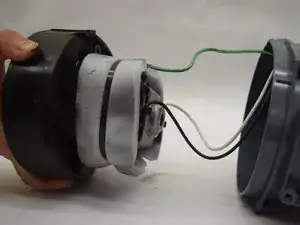

Вытяните двигатель из корпуса.
При вытягивании двигателя обязательно протяните провода через паз.
Завершение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
