Замена материнской платы BolaButty X-GO C27-C
Если у Вашего BolaButty X-GO возникают проблемы, которые невозможно связать с аккумулятором, разъёмом для зарядки или динамиками, вероятно, имеются серьёзные неисправности самой материнской платы.
Хотя BolaButty имеет водонепроницаемую конструкцию, при попадании воды внутрь материнская плата, скорее всего, будет повреждена. Если динамик намок и перестал работать должным образом, потребуется замена материнской платы. Проверьте признаки попадания влаги.
Ни один из основных компонентов не припаян на постоянной основе — они подключены с помощью проводных соединений и ленточных кабелей, которые легко отсоединяются и подключаются обратно.
Следуйте этому руководству, чтобы заменить материнскую плату.
Шаг 1
Возьмите инструмент для вскрытия или медиатор и зафиксируйте его в зазоре между торцевой крышкой и основным корпусом. Колебательными движениями двигайте инструмент туда‑обратно.
Решительным ударом прижмите торцевую крышку к твердой поверхности, чтобы отщёлкнуть крышки.
Снятие торцевых крышек требует значительной силы. Существует реальная вероятность повреждения динамика или поломки крышек.
Шаг 2
Подденьте инструментом для вскрытия или медиатором крышку динамика и работайте им туда‑обратно, чтобы ослабить её. Повторите для всех четырёх сторон.
Снимите крышку динамика.
Шаг 3
Выверните восемь винтов 12 мм, фиксирующих корпус динамика, используя крестовую отвёртку Phillips #0.
Осторожно раздвиньте две половины динамика.
Следите, чтобы не натянуть провода.
Шаг 4
С помощью крестовой отвёртки Phillips #0 выверните три винта 10 мм, крепящие корпус зарядного разъёма.
Отделите разъём для зарядки от аккумулятора.
Шаг 5
Пинцетом поднимите чёрную застёжку ZIF, фиксирующую ленточный кабель, подключённый к разъёму для зарядки.
Держа защёлку поднятой, извлеките ленточный кабель.
Шаг 6
Отключите разъём аккумулятора от его порта на материнской плате.
Шаг 7
Используйте лопатку, чтобы приподнять аккумулятор из корпуса.
Аккумулятор закреплён с помощью клея. Если его трудно извлечь, слегка прогрейте клей с помощью фена.
Шаг 8
Извлеките плату светодиодов.
Плата зафиксирована клеем, поэтому может казаться, что её трудно вынуть. Пошевелите плату из стороны в сторону, чтобы ослабить её, затем тяните вертикально для снятия.
Шаг 9
Отключите разъёмы драйверов от материнской платы.
Снимите драйвер.
Если провода трудно отсоединяются, пошевелите разъём туда‑обратно, чтобы ослабить его.
Шаг 10
Повторите предыдущие два шага для второго динамика.
Шаг 11

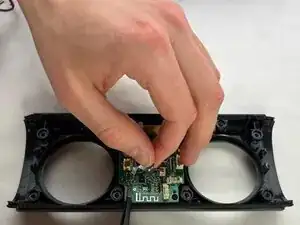

Пинцетом отсоедините два кабеля, идущие от дочерней платы.
Тяните за пластиковый разъём, а не за провода, чтобы не повредить проводку.
Шаг 12

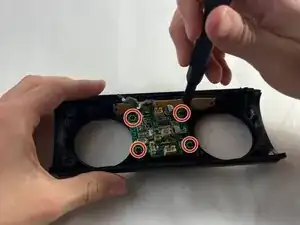

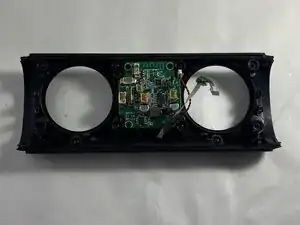

Используя крестовую отвёртку Phillips #0, выверните четыре винта 8 мм, крепящие материнскую плату.
Шаг 13

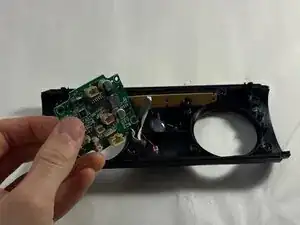

Поднимите материнскую плату и извлеките её.
Заключение
Для сборки устройства выполните вышеуказанные шаги в обратном порядке.
Отнесите электронные отходы на переработку к сертифицированному предприятию R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Answers.
