Замена динамиков Anker Soundcore A3201

Сетка закреплена небольшим слоем силиконового герметика.

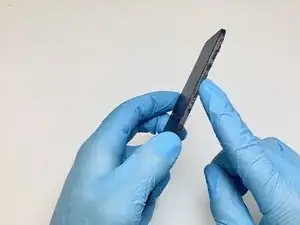

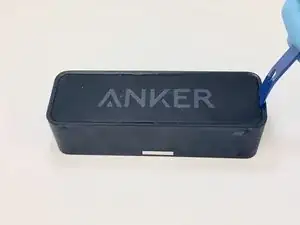

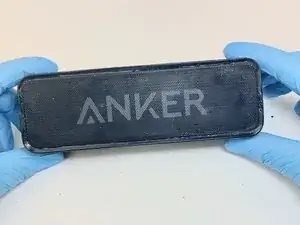

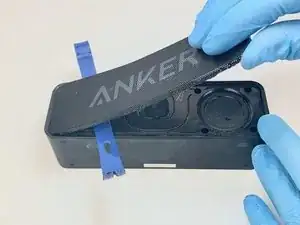

Осторожно подденьте каждый край передней сетки пластиковым инструментом для открытия.

Используя поддевной инструмент, начните с одной стороны и поднимите и снимите переднюю сетку.

Возможно прогибание сетки, это нормально, если она немного изогнута. Для правильной сборки используйте осторожную силу при снятии сетки и будьте осторожны, чтобы не повредить её.

После снятия сетки на корпусе динамика останется силиконовый остаток.

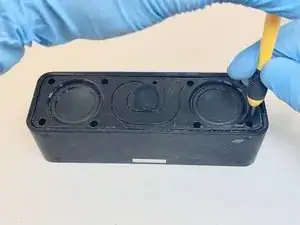

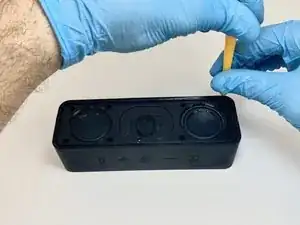

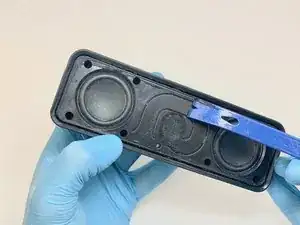

Используйте пластиковый инструмент для открытия, чтобы осторожно удалить оставшийся силикон.

Не царапайте и не повреждайте корпус динамика при удалении избыточного силиконового герметика.

После снятия сетки останется силиконовый остаток внутри и на краях сетки.

Используйте пластиковый инструмент для открытия, чтобы осторожно скоблить и удалить избыточный силикон.

Не повреждайте сетку, скобляя или изгибая её, так как она необходима для сборки.

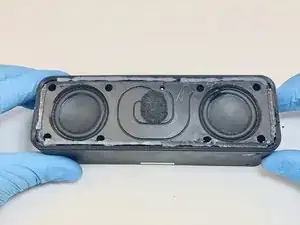

После снятия сетки виден корпус динамика и два внутренних динамика. Этот корпус удерживает два внутренних динамика.

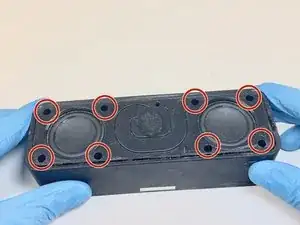

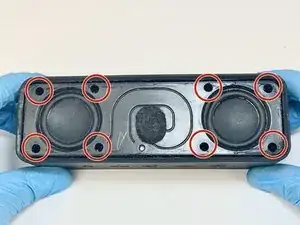

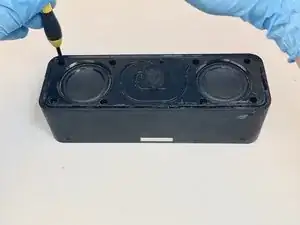

Снимите восемь винтов диаметром 2 мм с корпуса динамика с помощью отвертки Phillips #1.

После снятия восьми винтов корпус можно будет снять.

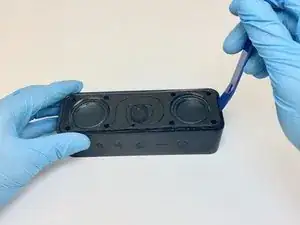

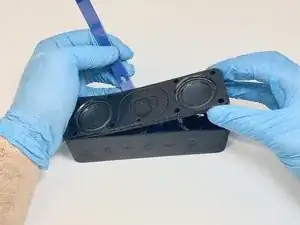

Используя пластиковый инструмент для открытия, осторожно поднимите со всех сторон корпус.

Динамики подключены к материнской плате через два основных соединения прямо под серединой корпуса динамика.

Будьте осторожны, чтобы не тянуть или толкать провода при снятии корпуса динамика.

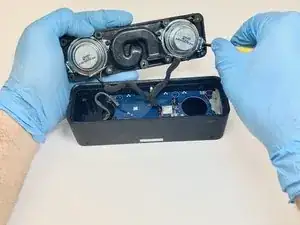

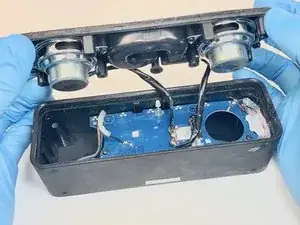

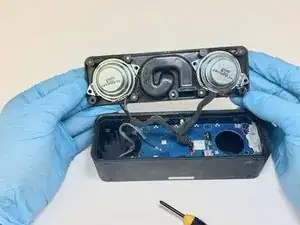

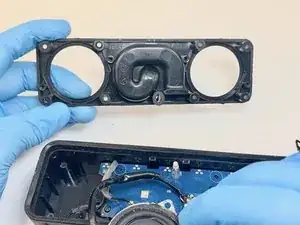

После удаления корпуса динамика видны нижняя часть внутренних динамиков и материнская плата.

Будьте осторожны, чтобы не тянуть или повредить провода динамиков или материнскую плату.

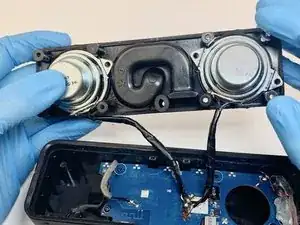

Динамики все еще подключены к корпусу динамика и материнской плате. Корпус динамика пока не может быть полностью снят.

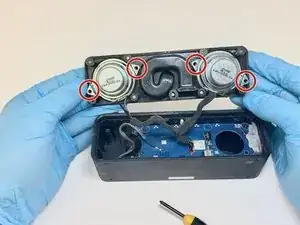

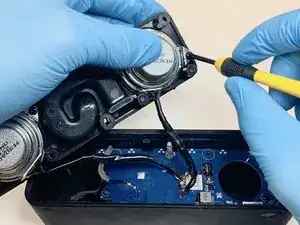

Используйте отвертку Phillips #1, чтобы снять два винта диаметром 2 мм с каждого из динамиков (всего четыре).

Динамики могут вывалиться из корпуса при снятии четырех винтов с головкой Phillips диаметром 2 мм, будьте осторожны, чтобы не повредить детали материнской платы или корпуса динамика, если динамики вывалятся.

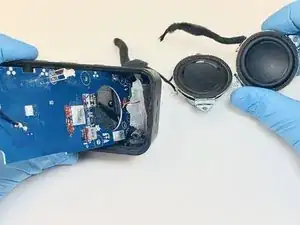

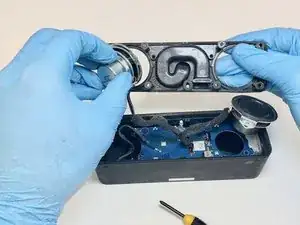

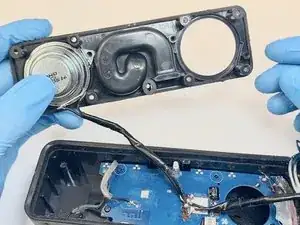

Осторожно поднимите динамики из корпуса.

Динамики подключены через провод положительного и отрицательного контактов. На каждый динамик приходится по два провода, всего четыре.

Провода подключены к материнской плате методом пайки на нижней стороне материнской платы.

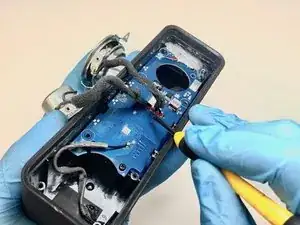

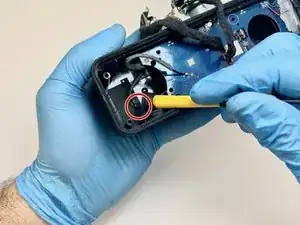

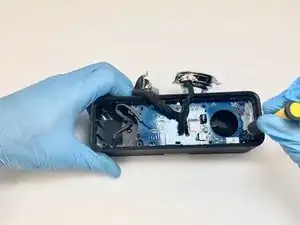

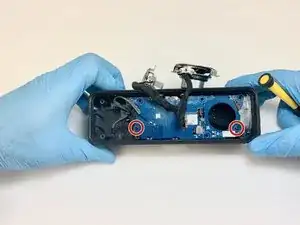

Используйте отвертку Phillips #1, чтобы снять два винта диаметром 1 мм, удерживающие материнскую плату.

Материнская плата удерживается термоклеем, который фиксирует провод микрофона и материнскую плату на месте.

Материнская плата пока не может быть снята и все еще подключена.

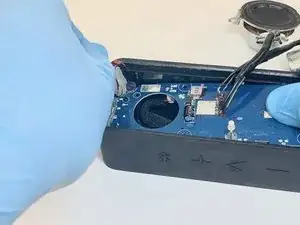

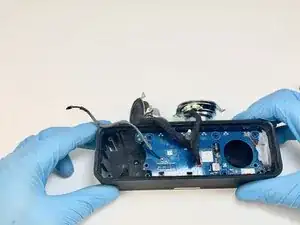

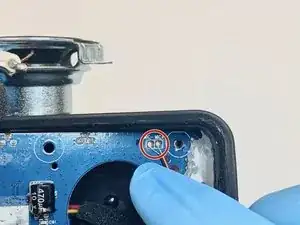

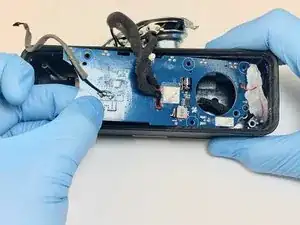

Осторожно потяните за заземляющий провод с левой стороны материнской платы, чтобы снять его с корпуса.

Заземляющий провод может оставаться прикрепленным, однако рекомендуется его снять.

Заземляющий провод может быть трудно снять, поэтому будьте осторожны, чтобы не повредить его или материнскую плату.

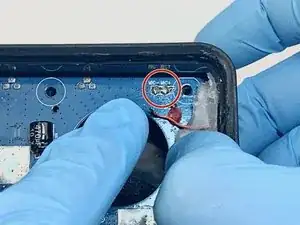

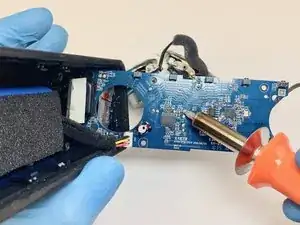

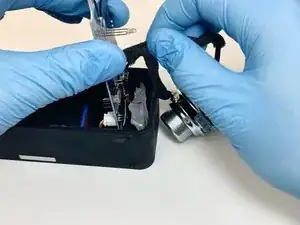

Чтобы отсоединить провод микрофона, используйте паяльник и расплавьте припой, соединяющий провода с материнской платой.

Осторожно поднимите края термоклея с материнской платы.

Для получения информации о лучших практиках пайки, ознакомьтесь с нашим руководством по пайке и распайке соединений.

Поднятие краев термоклея поможет при снятии и сборке материнской платы.

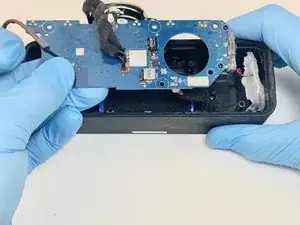

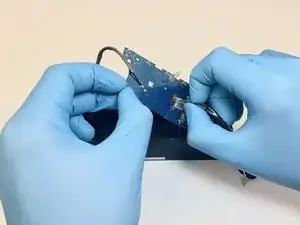

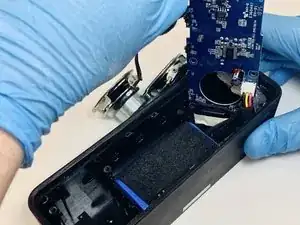

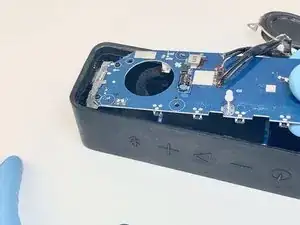

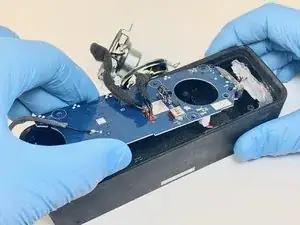

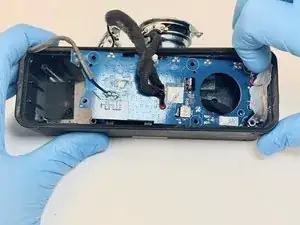

Осторожно поднимите и немного вытяните материнскую плату, следя за тем, чтобы провода на задней стороне не вырвались.

Помогает удерживать горячий клей в стороне при снятии материнской платы.

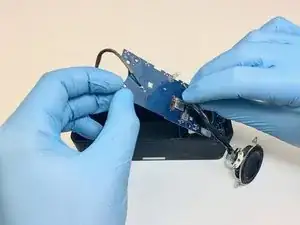

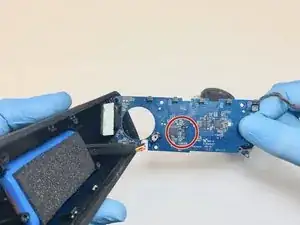

Чтобы получить доступ к припаиванию динамиков к материнской плате, поверните материнскую плату так, чтобы была видна ее задняя сторона.

Материнская плата все еще будет подключена к батарее динамика и не будет полностью снята.

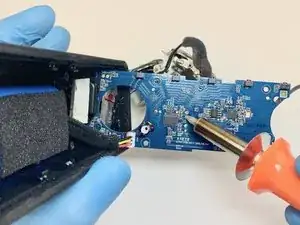

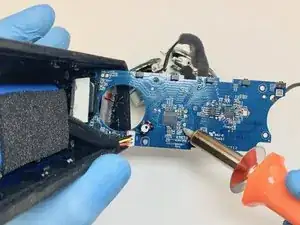

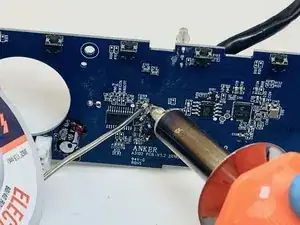

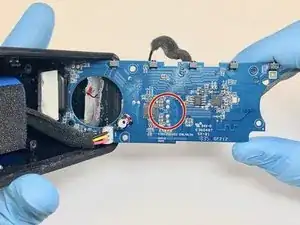

С помощью паяльника расплавьте четыре соединения, чтобы освободить провода динамиков от материнской платы.

С помощью паяльника расплавьте соединения, чтобы освободить провода динамиков.

Не повредите материнскую плату, используя паяльник.

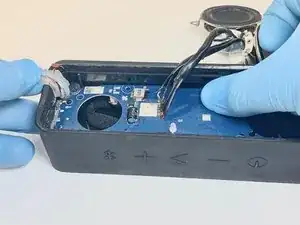

Осторожно потяните провода от материнской платы, чтобы снять и отключить динамики от материнской платы.

Будьте осторожны, так как провода тонкие, а материнская плата хрупкая; прикладывайте легкое давление, и провода должны легко вытащиться, если они правильно отсоединены.

Вставьте провода заменяемых динамиков в те же отверстия, которые занимали старые динамики.

Не повредите и не изгибайте провода при их вставке, действуйте медленно и убедитесь, что провода заменяемого динамика правильно расположены в материнской плате.

Как только заменяемые динамики на месте, пора припаять провода, чтобы обеспечить правильную работу и соединение с материнской платой.

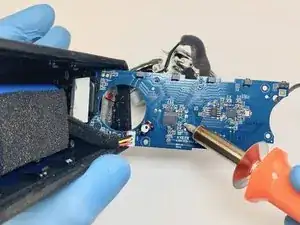

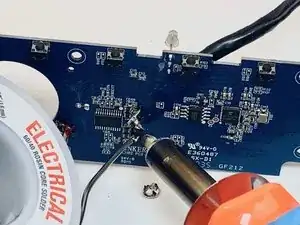

Припаяйте четыре соединения к проводам заменяемого динамика, торчащим с другой стороны платы.

Пайка требует времени и точности; будьте осторожны, чтобы не повредить материнскую плату, не оставляя излишков припоя на других соединениях.

Осторожно поставьте материнскую плату в корпус динамика.

Важно убедиться, что провода микрофона, провод заземления и винты находятся в правильных местах.

Полезно удерживать горячий клей в корпусе динамика вверх при вставке материнской платы.

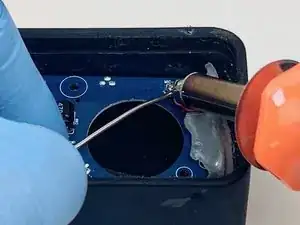

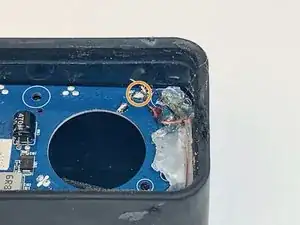

Чтобы снова подключить провод заземления, необходимо припаять провод на место.

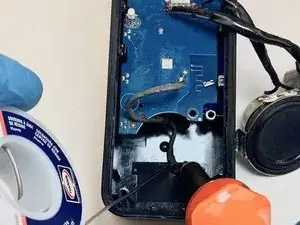

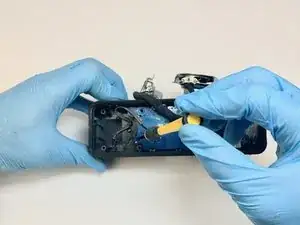

С помощью паяльника и припоя припаяйте провод заземления на место.

После того как провод заземления будет припаян на место, пропустите провод через вырез в материнской плате.

Припаяйте два провода микрофона обратно к материнской плате.

Важно, чтобы положительные и отрицательные провода были установлены в правильных местах, отмеченных символами «плюс» и «минус».

Не повредите материнскую плату или другие соединения паяльником или излишками припоя.

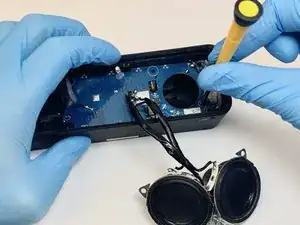

Замените два винта Phillips #1 длиной 1 мм, которые крепят материнскую плату.

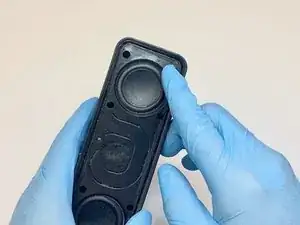

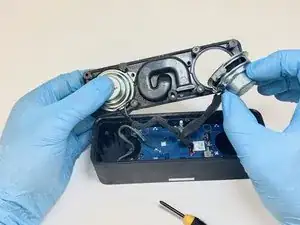

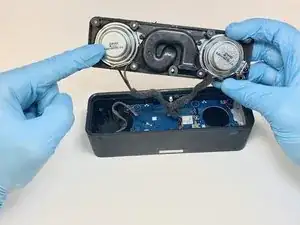

Теперь осторожно установите два заменяемых динамика в черный корпус динамика, убедившись, что все отверстия для винтов выровнены.

Выравнивайте динамики так, чтобы они соответствовали финальному изображению.

Если установить неправильно, дальнейшая сборка не будет корректной.

Замените четыре винта длиной 2 мм, чтобы закрепить новые динамики в корпусе динамика с помощью отвертки Phillips #1.

Будьте осторожны, чтобы не перетянуть винты, так как это может привести к повреждению головки винта или корпуса.

Осторожно установите корпус динамика в корпус. Приложите небольшое количество сосредоточенного давления, чтобы обеспечить правильное размещение корпуса динамика.

Следите, чтобы провода динамика не зажались при сборке. Будьте осторожны, чтобы они не повредились.

Замените восемь винтов длиной 2 мм, чтобы закрепить корпус динамика с помощью отвертки Philips #1.

Будьте осторожны, чтобы не перетянуть винты, так как это может привести к повреждению головки винта или корпуса.

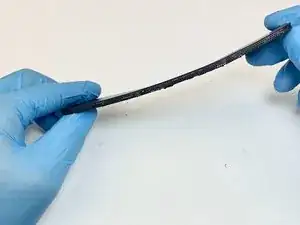

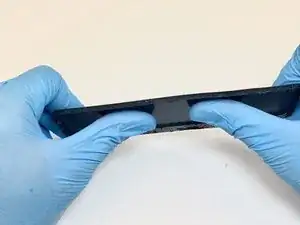

При снятии металлической решётки нормально, что решётка может подвергаться небольшому изгибу.

Выпрямите решётку для сборки, мягко надавливая на изогнутые участки.

Решётка не должна быть идеально прямой, так как она выровнится во время сборки. Однако чем более прямой будет решётка, тем легче будет сборка.

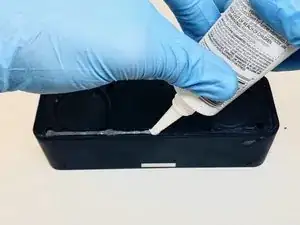

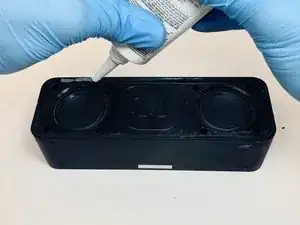

Нанесите силиконовый клей на все четыре стороны корпуса динамика вдоль корпуса динамика.

Это обеспечит водонепроницаемую изоляцию и правильную сборку динамика.

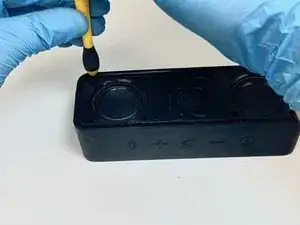

Будет полезно если вы разровняете силикон пальцем перед установкой решётки.

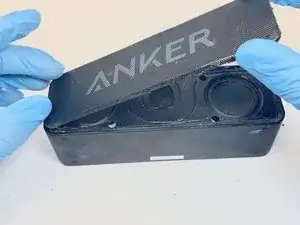

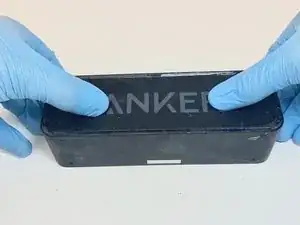

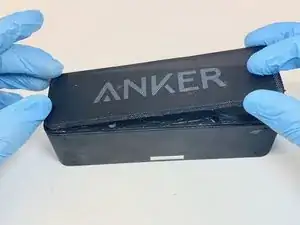

Осторожно установите решётку в корпус динамика и корпус динамика.

Как только решётка будет правильно расположена, примените усилие, чтобы установить решётку в корпус динамика и корпус динамика.

Силикон распространится по краям решётки.

Дайте клею высохнуть в соответствии с рекомендациями на бутылке, обычно около 30-120 минут.

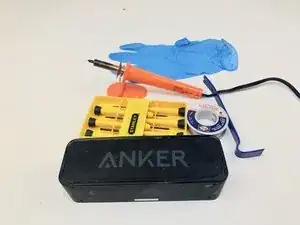

После сборки процесс завершён. На этом фото изображены инструменты, необходимые для выполнения инструкции.
