Замена дочерней платы BolaButty X-GO C27-C

Возьмите монтажный инструмент или медиатор и подденьте его в паз между заглушкой и основным корпусом. Шевелите туда‑сюда.

Резко ударьте заглушку динамика о твёрдую поверхность, чтобы отщёлкнуть её.

Снятие заглушек требует значительной силы. Есть реальный риск повредить колонку или сломать заглушки.

Подденьте монтажным инструментом или медиатором крышку динамика и работайте назад‑вперёд, чтобы ослабить её. Повторите для всех четырёх сторон.

Снимите крышку динамика.

Отверткой Phillips #0 отвинтите восемь винтов 12 мм, крепящих кожух динамика.

Осторожно разъедините две половины корпуса динамика.

Осторожно, чтобы не натянуть кабели.

Отверткой Phillips #0 снимите три винта 10 мм, крепящие отсек зарядки.

Отделите разъём зарядки от аккумулятора.

Пинцетом приподнимите чёрный фиксатор ZIF, удерживающий шлейф, подключённый к разъёму зарядки.

Поднимая защёлку, извлеките шлейф.

Отсоедините разъём аккумулятора от его порта на материнской плате.

Используйте лопатку, чтобы приподнять аккумулятор из корпуса.

Аккумулятор закреплён на клее. Если вы затрудняетесь с его извлечением, слегка нагрейте клей феном.

Снимите плату светодиодов.

Плата закреплена клеем, поэтому она не будет легко выходить. Покачайте плату туда‑сюда, чтобы ослабить её, затем потяните вертикально для извлечения.

Отсоедините коннекторы динамиков от материнской платы.

Извлеките динамик.

Если провода туго держатся, покачивайте разъём туда‑сюда, чтобы ослабить его.

Повторите предыдущие два шага для второго динамика.

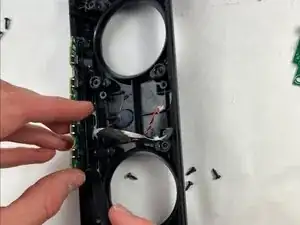

Пинцетом отсоедините два кабеля, подключенных к дочерней плате.

Тяните за пластиковый разъём, а не за провода, чтобы не повредить их.

Отверткой Phillips #0 отвинтите четыре винта 8 мм, удерживающие материнскую плату.

Поднимите материнскую плату и извлеките её.

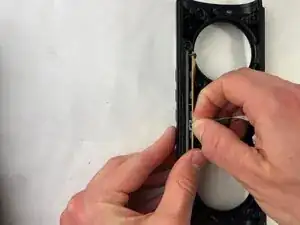

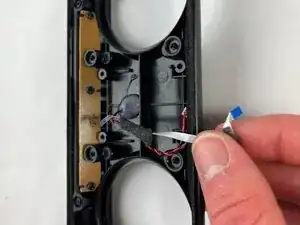

Отсоедините шлейф от дочерней платы.

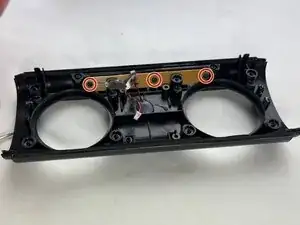

Отвинтите три винта 10 мм Phillips, удерживающие дочернюю плату.

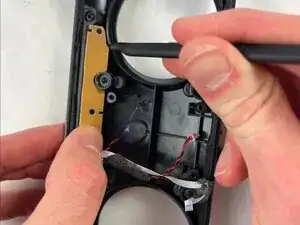

Аккуратно поднимите дочернюю плату и извлеките её.
