Установка системы УФ-терапии UV9000

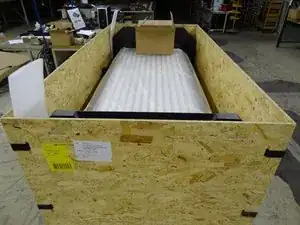

Деревянный ящик: Откройте транспортный ящик

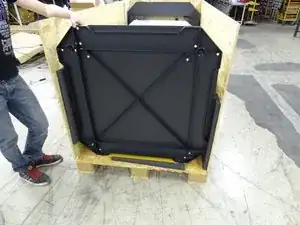

Деревянный ящик: Снимите деревянную панель, чтобы получить доступ к напольной панели

НОВЫЙ Картонный ящик: Если ваша система поставляется в новом картонном ящике, просто снимите крышку и осторожно разрежьте картон (ящик одноразовый).

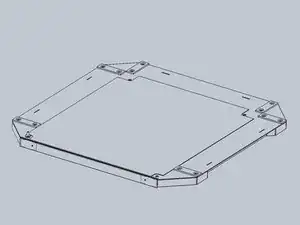

Вкрутите четыре ножки в нижнюю часть пола.

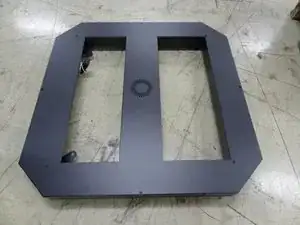

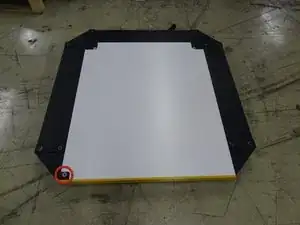

Установите пол горизонтально (используйте уровень)

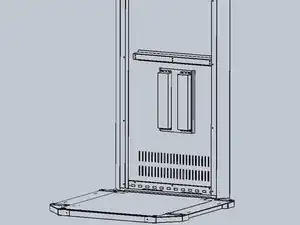

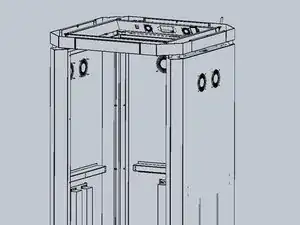

Установите заднюю панель на напольную панель

Примечание: Задняя панель определяется по небольшой серой плоской шлейфовой проводке, выходящей сверху.

Точно совместите заднюю панель с направляющими отверстиями в полу и осторожно опустите до щелчка.

Закрепите панель на полу четырьмя короткими болтами M8.

ВНИМАНИЕ! Будьте осторожны, чтобы панели не опрокинулись. Система становится устойчивой только после установки крыши.

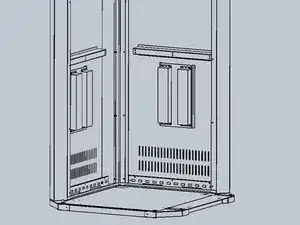

Повторите предыдущий шаг для левой панели

Примечание: Левую панель можно распознать по отсутствию желтых предупредительных наклеек на стороне.

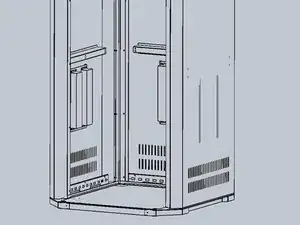

Повторите предыдущий шаг для правой панели

Примечание: Правую панель можно распознать по двум желтым предупредительным наклейкам, приклеенным к боку.

Снимите верхнюю панель с крыши

Примечание: Ваша верхняя панель может выглядеть иначе. Это означает, что у вас другая итерация системы.

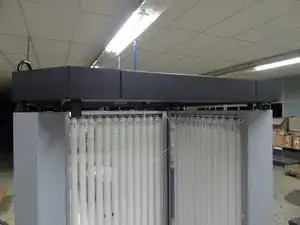

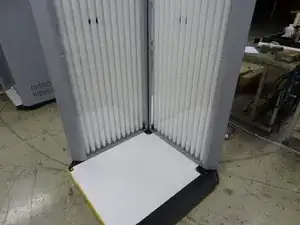

Поднимите крышу и установите её на верх панелей стен (дисплей должен находиться над задней панелью)

Совместите панели с крышей и вставьте длинные болты M8

Затяните болты, чтобы зафиксировать крышу (каждая панель требует по четыре болта)

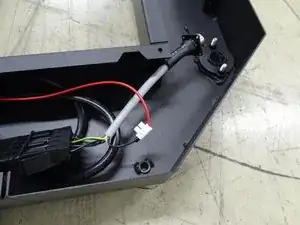

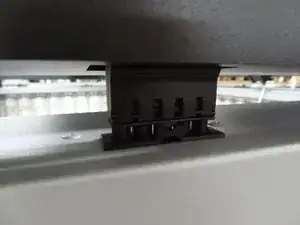

Подключите разъем на крыше для каждой панели к соответствующему гнезду в верхней части задней, левой и правой боковой панели

На задней панели осторожно протяните серую плоскую проводку через отверстие в крыше и подключите её к блоку управления (есть только один свободный разъем на блоке управления).

Установите дверь (внимание: НЕ поднимайте дверь за пластиковую ручку!)

Если металлический штифт ещё не установлен в двери, установите его в нижней части двери перед продолжением.

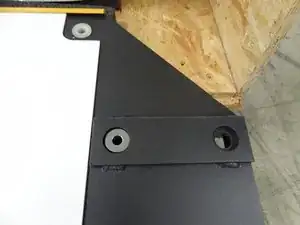

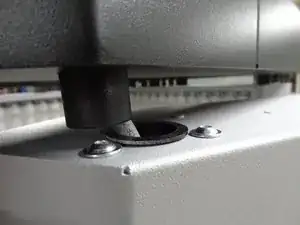

Совместите металлический штифт в нижней части двери с тефлоновой шайбой на левой стороне пола (см. красную метку на фото)

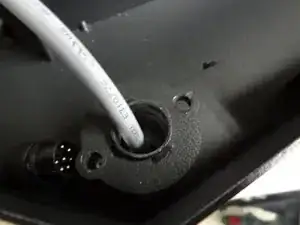

Выпрямите дверь и проденьте кабель в верхней части двери через круглое отверстие в крыше и через круглой металлический штифт

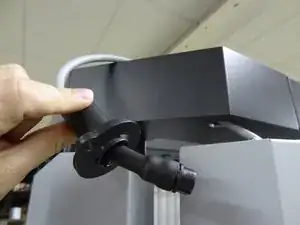

Вставьте круглый металлический штифт в кабельное отверстие двери, тем самым закрепив дверь

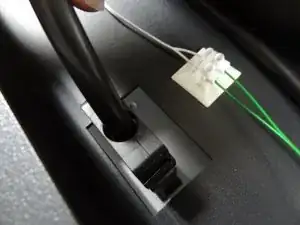

Подсоедините круглый разъем, идущий от двери, к круглой розетке в крыше

Закройте крышу металлической пластиной

Опустите ножки пола, при необходимости

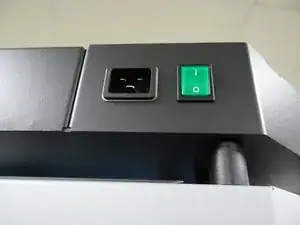

Подключите сетевой шнур (230 В / 50 Гц) и протестируйте кабину
