Замена платы сенсора World Dryer Airforce J4-973A3
Если простое обслуживание сенсора не решает проблему с сушилкой, может потребоваться замена. Этот гид содержит шаги для замены платы сенсора для World Dryer Airforce J4-973A3.
Шаг 1

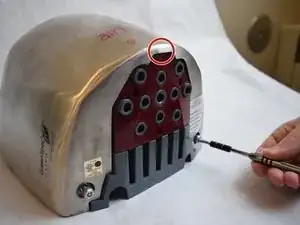

Для замены воздушного фильтра начните с удаления внешнего металлического корпуса.

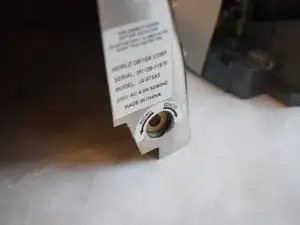

Используя специальную биту, открутите большие винты внизу корпуса.
Чтобы снять корпус, поднимите указанное место руками.
Направление вращения винтов отличается от того, что указано на небольшом стикере над отверстием.
Шаг 2

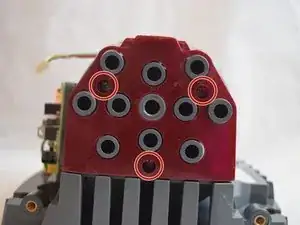

Удалите винты 1/2" Ph1 внизу красной крышки вентилятора.
Переверните устройство.

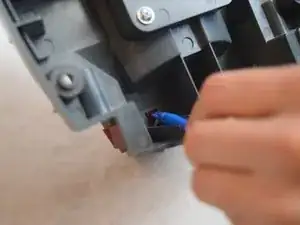

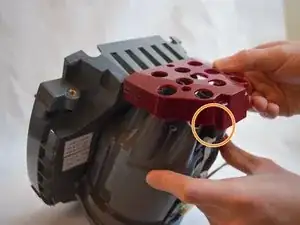

Нажимайте на красные язычки на задней стороне устройства с умеренным до сильным давлением, используя пластиковый инструмент для открытия.
Осторожно снимите крышку, чтобы избежать повреждения сенсора.
Шаг 3

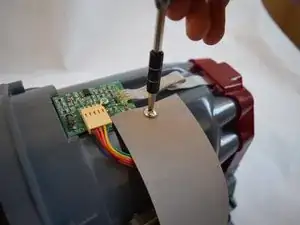

Удалите оба винта 3/8" Ph2, прикрепленные к серому ремню сверху и снизу.
Поднимите серый ремень. Это даст доступ к серверной плате.
Шаг 4

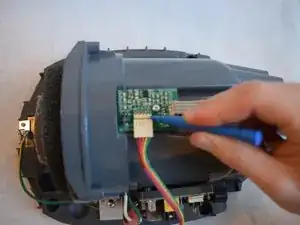

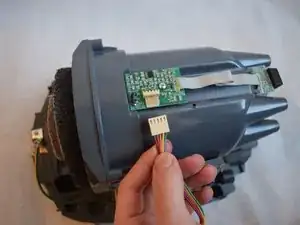

Удалите радугу шлейфа от средней платы, используя пластиковый инструмент для открытия.

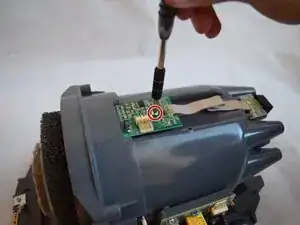

Удалите винт 1/2" Ph1 из центра платы.
Шаг 5

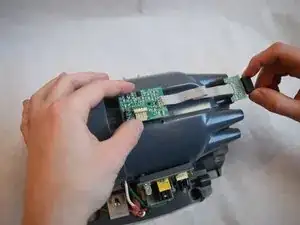

Осторожно снимите плату сенсора с вашего устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
