Замена материнской платы Master and Dynamic MW50
Необходимо разобрать левую сторону наушников. Для этого руководства требуется пайка. Если Вы не умеете паять, нажмите здесь для отличного руководства.
Шаг 1
Снимите амбушюр с нужной стороны, удерживая верхнюю часть наушников и аккуратно потянув амбушюр на себя.
Шаг 2
Выверните четыре винта 5 мм с корпуса наушника крестовой отверткой Triwing Y1.
Шаг 3

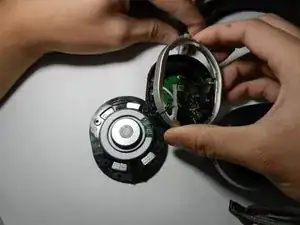

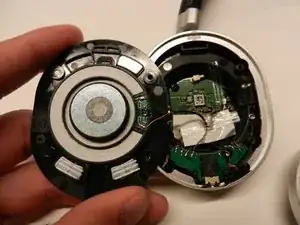

Используйте лопатку, чтобы поднять чёрную крышку и получить доступ внутрь устройства.
Шаг 4

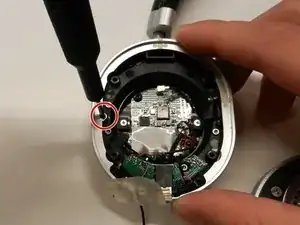

Выверните винт 2 мм, удерживающий боковую крышку, крестовой отверткой JIS #00.
Сдвиньте боковую крышку в сторону.

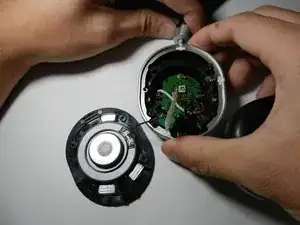

Чёрный кабель, соединяющий боковую крышку с материнской платой, можно аккуратно отсоединить со стороны платы. Он не припаян.
Шаг 5

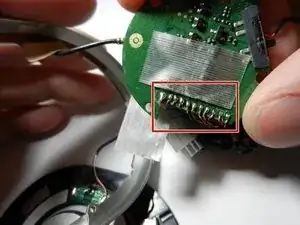

Отпаять все провода, подключённые к материнской плате.
Ориентируйтесь на эту фотографию для правильной пайки проводов на новой материнской плате.
Шаг 6

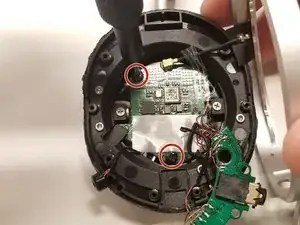

Выверните два винта 2 мм, удерживающих материнскую плату на месте.
Шаг 7
Установите новую материнскую плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Для правильной повторной пайки используйте изображение из шага 5.
Перевод руководства с ifixit.com
