Замена вставного автоматического предохранителя Stratitec S5202A

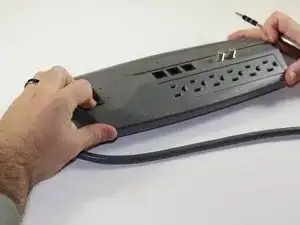

Поместите сетевой фильтр на ровную поверхность дном вверх.

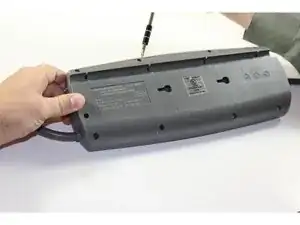

Удалите девять винтов с нижней крышки с помощью отвёртки iFixit и биты PH1.

Снимите нижнюю крышку, чтобы получить доступ к внутренним компонентам.

Паяльные инструменты будут горячими, как и припой при его расплавлении. Избегайте контакта с кожей.

Пары припоя токсичны, избегайте вдыхания.

Включите паяльную станцию на максимальную температуру и дождитесь её прогрева.

Каждая паяльная станция отличается, и у некоторых может быть только выключатель без регулировки температуры.

Полный нагрев паяльной станции может занять до десяти минут.

Самый простой способ убедиться, что паяльник достаточно горячий — приложить к нему припой и проверить, расплавляется ли он.

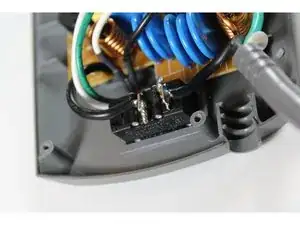

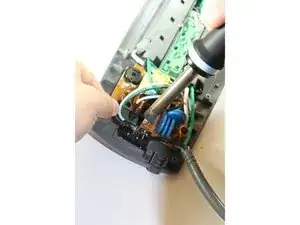

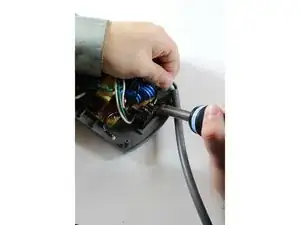

Найдите выводы питания выключателя и приложите жало паяльника к проводу 1.

Ожидание полного расплавления припоя может занять одну-две минуты.

Не тяните за провод, пока припой на выводе и на проводе полностью не расплавится.

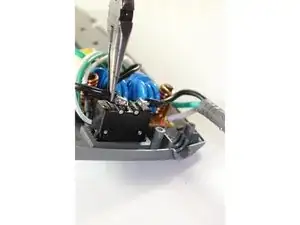

После расплавления припоя на переключателе используйте плоскогубцы с плоскими губками, чтобы удалить провод.

В некоторых случаях может потребоваться отрезать концы провода, чтобы освободить его.

Повторите шаги 5 и 6 для второго провода.

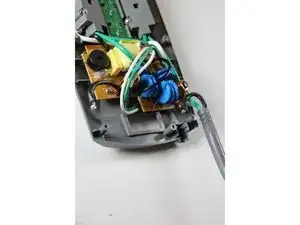

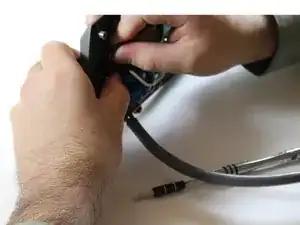

Ослабьте выключатель, надавив на боковые пластиковые защёлки, расположенные внутри корпуса сетевого фильтра.

Если не удаётся освободить защёлки, используйте плоскогубцы и нажимайте на одну защёлку за раз.

На каждой стороне переключателя по две защёлки.

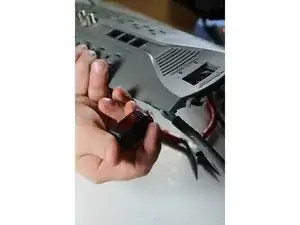

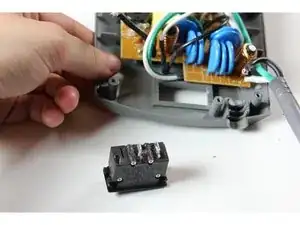

Осторожно извлеките отсоединённый компонент выключателя питания.

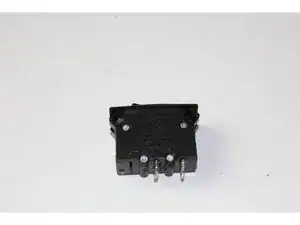

Замените старый компонент выключателя на новый SS-001.

Защёлкните модуль автоматического предохранителя, нажав переключатель вниз до фиксации защёлок.

Вы должны услышать щелчок защёлок при фиксации.

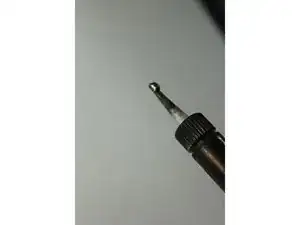

Нанесите новый припой на жало паяльника.

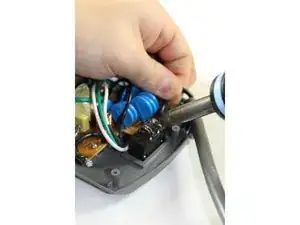

Запаяйте провод 1 на контакт выключателя.

При необходимости нанесите дополнительный припой на металлический вывод, пока провод не будет надёжно соединён.

Если Вы забыли, какой провод к какому контакту подходит, убедитесь, что ориентация переключателя совпадает с показанным на изображении. Как только Вы убедитесь в правильном расположении, провода остаются по своим сторонам: левый провод к левому контакту, правый — к правому контакту.

Повторите шаги 11 и 12 для провода 2.

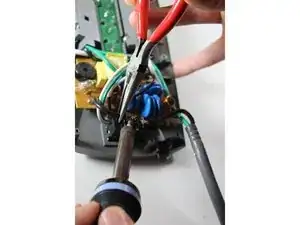

Держите провод плоскогубцами, пока припой не остынет и не застынет.

При необходимости добавьте припой в точку соединения провода и вывода.

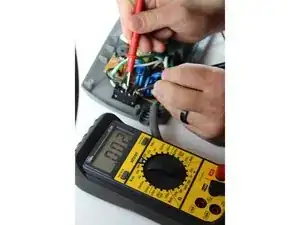

Проверьте сетевой фильтр с помощью омметра, коснувшись обоих паяных соединений при выключенном положении.

Когда переключатель в выключенном положении, цепь должна быть «разомкнута» и показывать сопротивление.

Даже если сопротивление невелико, например 2 Ом, это всё равно означает, что переключатель выполняет свою функцию.

Повторите шаг 15 с переключателем в положении «включено».

В положении «включено» цепь должна быть замкнута и между двумя контактами не должно быть сопротивления.

Повторите шаги 2–3 в обратном порядке для сборки.
