Как отремонтировать экрана TI-83 Plus с помехами
Если на вашем экране отсутствуют линии или он искажает изображение, этот гид для вас. Экран соединен с помощью лентообразных проводов, выполненных из проводящего клея и пластика. Применение тепла и давления к этим проводам может стать решением вашей проблемы.
Шаг 1

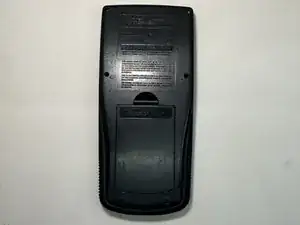

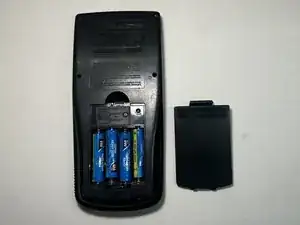

Снимите крышку батареи и извлеките батареи.
Шаг 2

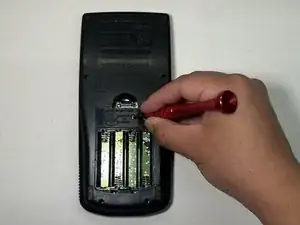

Удалите винт Phillips #00 размером 5 мм, удерживающий крышку резервной батареи.
Снимите крышку резервной батареи.
Шаг 3

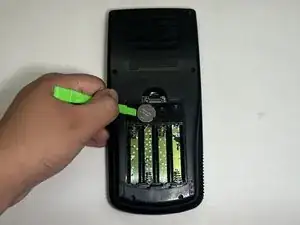

Извлеките резервную батарею с помощью пластикового инструмента для открытия. Подденьте ее с левой стороны, где есть отверстие для вставки инструмента.
Шаг 4

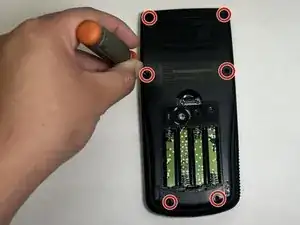

Открутите шесть винтов T6 размером 7,5 мм на задней крышке. Вам потребуется отвертка с длинной и узкой головкой.
Шаг 5

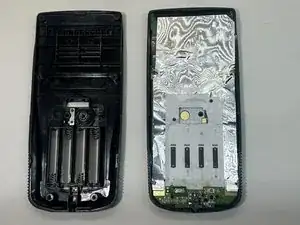

Снимите заднюю крышку, вставив пластиковый инструмент для открытия в паз, куда входит защитная крышка, и подденьте части корпуса.
Шаг 6

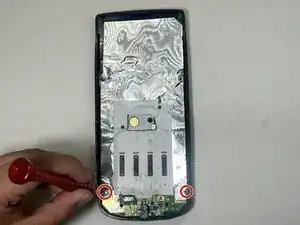

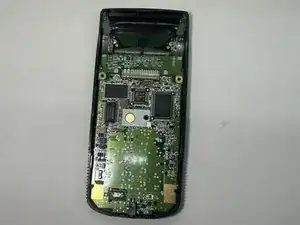

Снимите защитный лист с материнской платы, открутив два винта Phillips #00 размером 1 мм.
Шаг 7

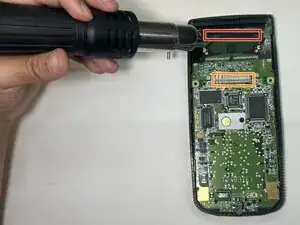

Установите термофен на минимальную мощность (около 150 градусов).
Если вы видите отсутствие линий на экране, направьте тепло на верхние лентообразные провода и прогрейте провод равномерно в течение примерно 5 секунд.

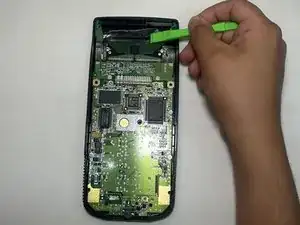

Затем нагрейте и примените давление с помощью пластикового инструмента для открытия в течение 5-10 секунд, оказывая давление на разные участки лентообразного провода в течение этого времени.
Продолжайте оказывать давление на протяжении всей длины проводов.
Если экран искажается, сделайте то же самое с нижним лентообразным проводом.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
