Замена схемы Cuisinart CPT-140BK
В этом руководстве объясняется, как заменить схему тостера Cuisinart CPT-140BK. Оно содержит инструкции по разборке, чтобы предотвратить повреждение кабелей и панелей дисплея.
Шаг 1

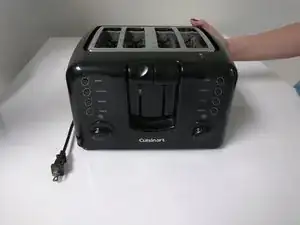

Отключите тостер от сети перед разборкой.
Шаг 2

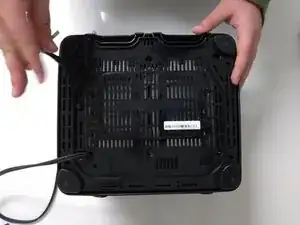

Переверните тостер вверх дном.

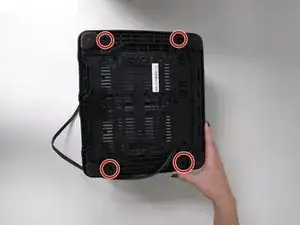

Открутите все винты 4 мм с помощью отвертки Phillips #2.
Шаг 3
Верните тостер в нормальное положение.
Аккуратно поднимите переднюю крышку, чтобы не повредить кабели.
Перед снятием верхней крышки выньте ручки рычага тостера, потянув их от тостера.
Шаг 4

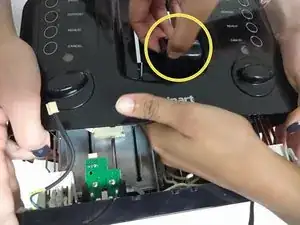

Отсоедините кабель, который соединяет тостер с основной платой, на обоих панелях управления.
Шаг 5

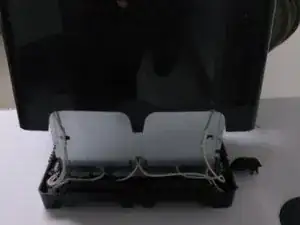

Аккуратно поднимите верхнюю крышку.
Шаг 6

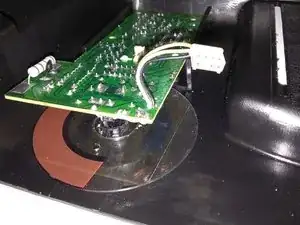

Схема находится внутри передней крышки.

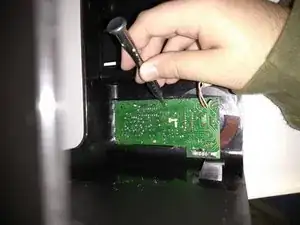

Открутите в общей сложности шесть винтов 4 мм, которые прикрепляют каждую схему к верхней крышке, с помощью отвертки Phillips #2.
Снимите и замените схему.
Заключение
Чтобы собрать устройство заново, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
