Как устранить проблему с питанием проигрывателя Victrola Empire

Сначала, чтобы не забыть позже, отключите шнур питания от розетки

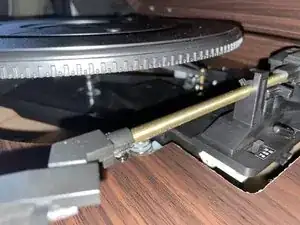

Тарелка проигрывателя удерживается фиксирующей скобой вокруг шпинделя. Я использовал две пары плоскогубцев, чтобы снять скобу. Одна пара удерживает скобу, чтобы она не вращалась, другая поддевает её и снимает со шпинделя.

Поднимите тарелку на дюйм или около того, пока не увидите или не почувствуете ремень.

Уберите натяжение ремня с мотора и поднимите тарелку прямо вверх. Ремень сейчас провиснет, но затем снова сократится примерно до размера барабана под тарелкой.

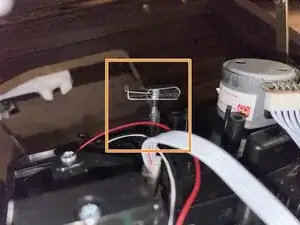

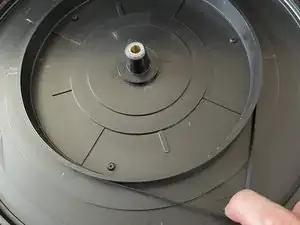

Обратите внимание на расположение маленькой прозрачной пластиковой шайбы (см. вторую фотографию). Она может быть приклеена к нижней стороне тарелки смазкой — упоминаю это, чтобы вы случайно не сбили её с тарелки и не задались вопросом, откуда она.

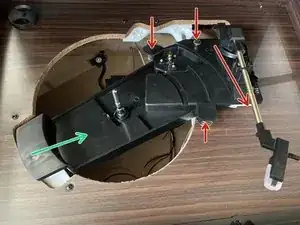

На нижней стороне механизма проигрывателя находятся два стержня (зелёный и оранжевый круги) с металлическими скобами и две пружины (жёлтые квадраты).

Ослабьте фиксирующий винт (зелёный круг) как можно сильнее (заподлицо с платформой), чтобы было больше места для манёвра всего механизма.

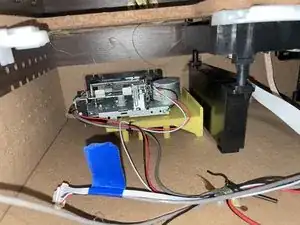

Из любопытства посмотрите последнюю фотографию, чтобы увидеть, как выглядят скобы. Манипулировать всем механизмом, как я описываю в следующем шаге, предпочтительнее, чем деформировать и снимать скобу, чтобы потом поднимать весь механизм прямо вверх.

Нажмите вниз на заднюю часть механизма вблизи тонарма, сжимая задний винт.

Поднимите механизм возле тонарма.

Сдвиньте механизм к передней части плеера и слегка поднимите/пошевелите его, чтобы вывести задний фиксирующий винт из пластиковой удерживающей скобы/опоры.

Затем сдвиньте плавающий механизм проигрывателя вправо, чтобы снять его с левого сочетания стержня/скобы.

Есть один основной жгут проводов, соединяющий плавающий механизм с корпусом плеера. Вы должны суметь повернуть механизм на 180 градусов, поднимая левую сторону и перекидывая её вправо без перегрузки проводов. Результат может различаться — внутри они всё же использовали хомуты...

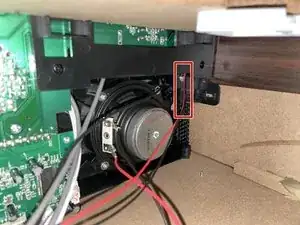

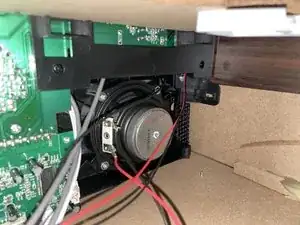

Этот разъём жгута кабелей у меня в устройстве снялся довольно легко. Сожмите фиксирующую защёлку сбоку и пошевелите разъём из стороны в сторону (красный провод к белому разъёму).

Если вы не перемещаете плеер часто или закрепите механизм скотчем или иным способом, этого делать не обязательно. Но если разъём легко выходит, рекомендую отсоединить — в корпусе неудобно работать.

Сделайте много фотографий. Даже одного и того же объекта под разными углами. Их можно будет просто удалить позже, если не понадобятся.

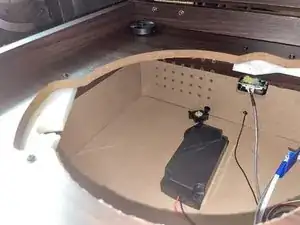

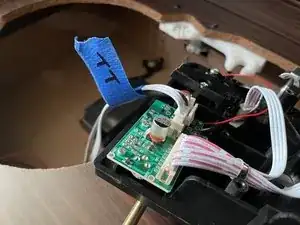

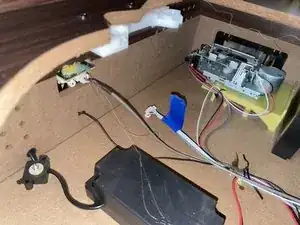

Ещё фотографии внутренних компонентов. Обратите внимание на хомут вокруг проводов и шлейфа. Упс. CD-проигрыватель я не тестировал, но видимых обрывов не заметил.

Плеер не включался в любом режиме, поэтому сначала решено было проверить переключатель питания.

Проследите провода от переключателя и отсоедините разъём от платы.

Поставьте мультиметр на два контакта разъёма. Проверьте на целостность — в выключенном положении целостности быть не должно. Переключите тумблер, и должна появиться целостность.

Если нет — это, вероятно, плохая новость. Похоже, что можно снять лицевую панель плеера, открутив маленький чёрный винт внутри верхней части корпуса и на дне. Я этого делать не пришлось, поэтому не снимал. Удачи. Обновите руководство, если придётся это сделать!

(Плеер к этому моменту всё ещё должен быть отключён от питания) Осмотрите шнур на наличие порезов или повреждений.

Снимите штекер питания. Это тоже довольно неприятно. Я использовал короткие плоскогубцы, чтобы сжать защёлку (но не слишком сильно) и пошевелить штекер, чтобы вытащить. Начинайте аккуратно и увеличивайте усилие, чтобы не деформировать и не сломать разъём. Если всё же повредите, можно временно зафиксировать провода стяжкой или термоклеем, как сделано в остальной части (но лучше не делать так).

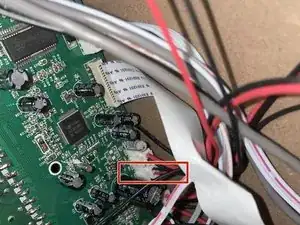

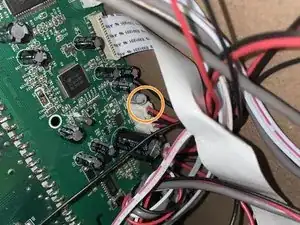

Осмотрите клемму. Когда я снял её, заметил, что красный провод не был до конца зафиксирован в клемме. (В оранжевом круге видно немного оголённого металла на клемме красного провода, тогда как на чёрном — нет.)

Я вставил провод обратно, и он щёлкнул на место. После этого его уже не было просто вынуть. Похоже, он вышел из гнезда на заводе и со временем отошёл.

Включите шнур питания в розетку и проверьте штекер мультиметром. У меня было 6.5 В постоянного тока, но у вас может быть по-разному. Я бы как минимум поставил на то, что это постоянное напряжение.

Если вы получили ~6.5 В постоянного тока (или то значение, которое считаете разумным), отключите шнур питания от сети. Затем вставьте разъём обратно в плату.

Если проблем не найдено — продолжайте искать и удачи.

Большинство шагов можно выполнить в обратном порядке, но у вас есть два варианта установки тарелки и приводного ремня.

Вариант 1: Установите плавающий механизм обратно в плеер (наклоняя его и вставляя, чтобы зафиксировать на пластиковых удерживающих скобах). Затем наденьте ремень на мотор.

Вы можете сделать это, удерживая ремень от барабана тарелки, как показано на фото.

Затем установите тарелку сверху шпинделя под небольшим углом, чтобы она не соскальзывала вниз. Это даст пространство, чтобы надеть ремень на мотор.

Вариант 2: Можно поставить тарелку обратно на плавающий механизм, когда тот ещё снят с плеера. Это облегчит надевание приводного ремня, но сложнее вернуть плавающий механизм на место. (Я фактически так не делал, так что возможно это даже невозможно с требуемым углом и размером тарелки — только что догадался...)

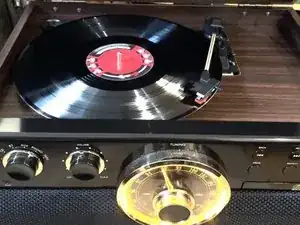

Проверьте, включается ли устройство и работает ли FM-радио.

А также проверьте любые другие доступные вам носители.
