Замена мотора Sony PS-LX300USB

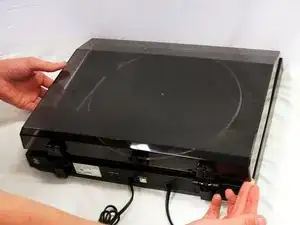

Поверните проигрыватель так, чтобы была видна задняя сторона.

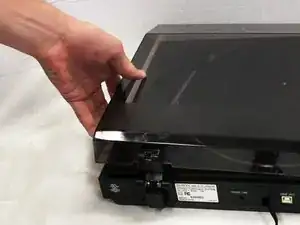

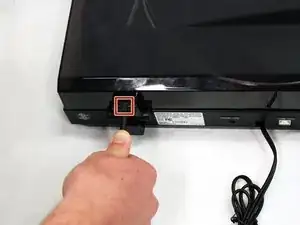

Начните с освобождения левой защёлки. Надавите вниз на квадратную чёрную кнопку отвёрткой с плоским лезвием.

После освобождения защёлки потяните вверх.

Держите левую сторону пылезащитного кожуха левой рукой над защёлкой, чтобы она не защёлкнулась снова.

Используйте отвёртку с плоским лезвием, чтобы нажать на чёрную квадратную кнопку справа.

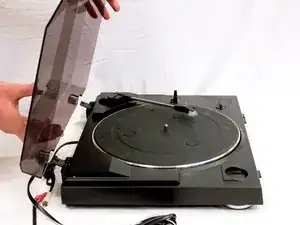

Когда обе кнопки справа и слева освобождены, потяните пылезащитный кожух вверх.

Пылезащитный кожух теперь отсоединён и готов к замене.

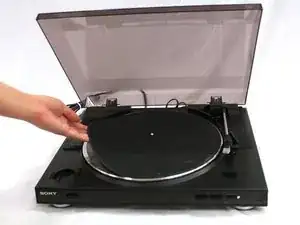

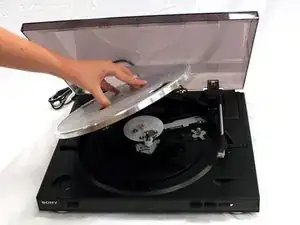

Поднимите резиновый коврик и отложите его в сторону. Он легко снимается, так как просто лежит на металлическом диске и ничем не закреплён.

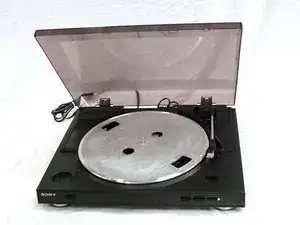

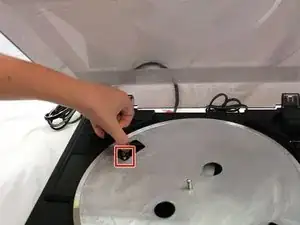

Поверните диск так, чтобы шкив мотора был виден через одно из двух внешних отверстий в диске.

Если приводной ремень надет на шкив мотора, снимите его.

При сборке не забудьте надеть новый приводной ремень на шкив мотора.

Схватив диск за два внутренних отверстия, поднимите его вверх.

Снятие диска может требовать небольшого усилия. Если шкив отщёлкнут, а тонарм убран в сторону, можно с небольшим усилием поднимать диск.

Если вы ещё не сняли приводной ремень, шкив и ремень могут быть повреждены.

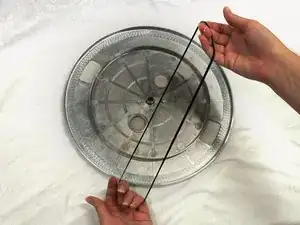

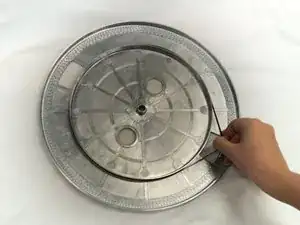

Снимите приводной ремень с внутреннего бортика металлического диска и отложите его в сторону.

Иногда приводной ремень может упасть с диска при разборке. Если это произошло, просто извлеките его из устройства, где бы он ни находился.

Отверткой PH2 отвинтите 8 винтов на нижней крышке.

Теперь поднимите нижнюю крышку и снимите её.

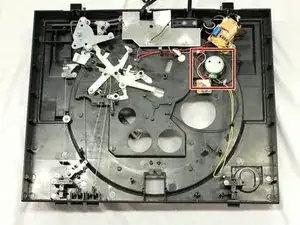

Мотор расположен в правом верхнем углу проигрывателя, показан красным квадратом.

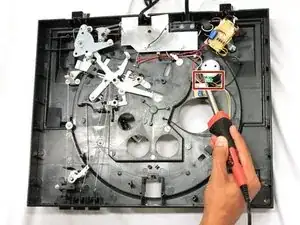

С помощью паяльника аккуратно распаяйте провода, соединённые со старым мотором, чтобы его можно было снять. Обратите особое внимание на расположение каждого провода.

Слева направо: чёрный — самый левый. Красный — следующий. Белый — третий. Жёлтый — самый правый.

При сборке не забудьте припаять провода на их прежние места.

Снимите старый мотор, повернув его против часовой стрелки, освободив из посадочного места.

При установке нового мотора совместите два винта и поверните мотор по часовой стрелке для закрепления.
