Замена объектива Hitachi CP-X440
В этом руководстве объясняется, как безопасно снять и заменить объектив проектора Hitachi CP-X440. Это может потребоваться, если объектив повреждён или разбит. Также рекомендуется заменить объектив, если качество изображения значительно ухудшилось. Это заметно, когда изображение очень тусклое или присутствуют видимые искажения.
Некоторые шаги требуют работы с платой и проводами, поэтому действуйте осторожно. Процедура простая, но может занять много времени и быть утомительной.
Перед началом убедитесь, что устройство отключено от источника питания.
Шаг 1
Переверните проектор вверх дном так, чтобы нижняя часть была сверху.
Используя крестовую отвертку Phillips #1, отверните шесть чёрных винтов 2 мм.
Винты находятся глубоко в отверстиях, поэтому при их выкручивании будьте осторожны — они могут легко слететь с наконечника отвертки.
Шаг 2
Переверните проектор в правильное положение и перейдите к задней панели.
Снимите три чёрных винта 10 мм на задней панели крестовой отверткой Phillips #1.
Отверните два серебристых винта 10 мм на панели выключателя питания крестовой отверткой Phillips #1.
Шаг 3
Теперь поверните проектор так, чтобы передняя часть была обращена к вам.
Осторожно снимите крышку с нижней части проектора, чтобы открыть зелёную печатную плату.
Шаг 4
Аккуратно отсоедините кабели от их белых разъёмов на плате.
Шаг 5
Осторожно вытяните три оранжевых ленточных кабеля из их белых разъёмов на плате.
Вы можете использовать лопатку для аккуратного поддевания и извлечения.
Шаг 6
Отверните пять серебристых винтов 5 мм на плате крестовой отверткой Phillips #2.
Шаг 7
Снимите материнскую плату, чтобы открыть внутреннюю часть проектора.
Шаг 8
Смотря на устройство сверху, вы увидите три полосы оранжевого ленточного кабеля.
К оранжевой ленте прикреплён стабилизатор над лампой.

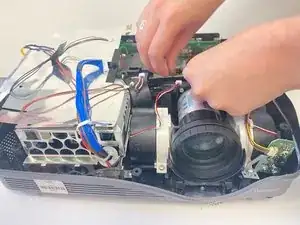

С каждой стороны отверните по два винта 1 см крестовой отверткой Phillips #0.
Затем снимите деталь, удерживающую оранжевые ленты — далее она будет называться стабилизатор.
Шаг 9
После снятия стабилизатора отложите его в сторону.

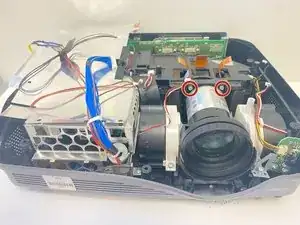

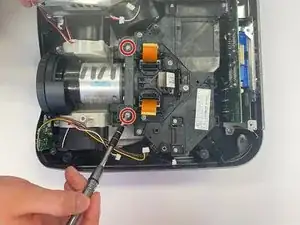

Используя крестовую отвертку Phillips #0, отверните по два винта 1 см с обеих сторон объектива.

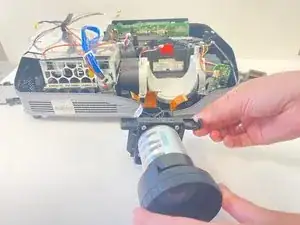

Элемент объектива должен легко подняться и вынуться из устройства.
Шаг 10

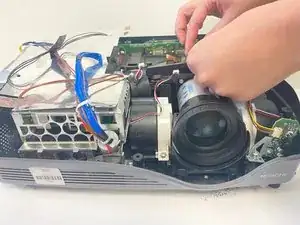

После безопасного извлечения элемента объектива вы увидите четыре крошечных винта длиной 1/2 сантиметра вокруг объектива.

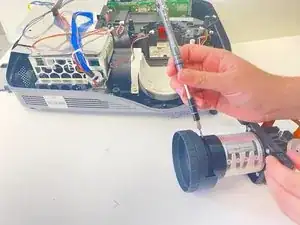

Используйте крестовую отвертку Phillips #000, чтобы выкрутить каждый винт. Это позволит легко снять объектив.
Шаг 11

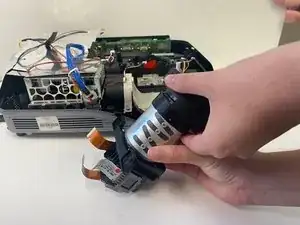

После того как объектив аккуратно извлечён, переверните его лицевой стороной вверх.
Шаг 12

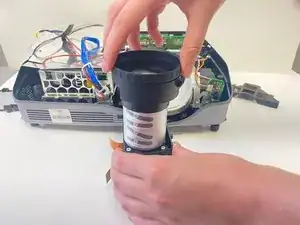

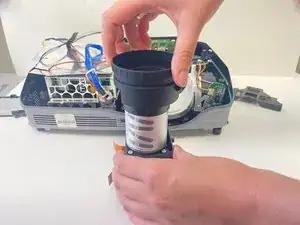

Начните аккуратно откручивать объектив вручную, применяя лёгкое давление.

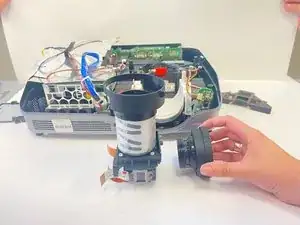

После нескольких оборотов объектив должен легко отсоединиться.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
