Замена объектива Hitachi CP-X2011N
Царапины и накопившаяся пыль могут значительно ухудшать качество изображения объектива. Даже если объектив не кажется хрупким, покрытие его поверхности деликатно и легко повреждается. Это важная часть проектора, поскольку она увеличивает изображение и проецирует его на поверхность. Если изображение искажено, причиной может быть грязный или неисправный объектив. Необходимо заменить объектив, если он треснул или повреждён иначе. При обращении с передней оптической частью будьте осторожны — стекло хрупкое и легко трескается.
Перед началом ремонта убедитесь, что проектор отключён от сети. Также убедитесь, что проектор остыл, если он недавно использовался, так как после длительной работы он может быть тёплым.
Шаг 1
Разместите проектор нижней частью вверх и выкрутите все девять винтов 11.5 мм крестовой отвёрткой Phillips #00.
В области сетевой розетки на задней части устройства выкрутите все три винта 11.5 мм крестовой отвёрткой Phillips #00.
Осторожно снимите крышку руками.
Шаг 2
Выкрутите все четыре винта 10.47 мм, удерживающие материнскую плату, крестовой отвёрткой Phillips #00.
Шаг 3
Осторожно отсоедините все семь ленточных и проводных разъёмов от материнской платы пинцетом.
Шаг 4

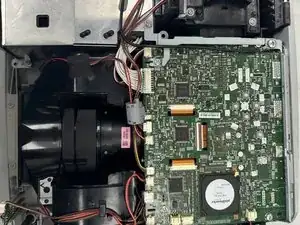

Аккуратно извлеките материнскую плату из проектора.
Шаг 5
Выкрутите все крепёжные винты стоек разъёмов, чтобы отсоединить порты от крышки, крестовой отвёрткой Phillips #00.
Шаг 6
Снимите материнскую плату.
Шаг 7

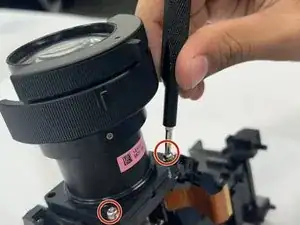

Отвинтите два винта 6 мм, фиксирующие объектив, крестовой отвёрткой Phillips #00.
Шаг 8

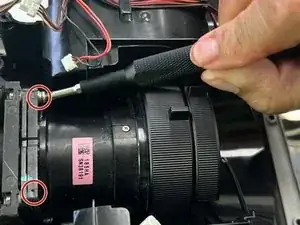

Отвинтите нижние два винта 6 мм, фиксирующие проектор, крестовой отвёрткой Phillips #00.
Заключение
Для сборки устройства следуйте указанным выше шагам в обратном порядке.
Отнесите электронные отходы к переработчику, сертифицированному по стандарту R2 или e‑Stewards.
Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
