Замена блока питания Hitachi CP-X440

Поверните проектор вверх дном так, чтобы нижняя часть оказалась сверху.

Используя отвёртку Phillips #1, выверните шесть чёрных винтов диаметром 2 мм.

Винты находятся глубоко в отверстиях, будьте осторожны при их выкручивании, чтобы они не выпали с наконечника отвёртки.

Переверните проектор в правильное положение и перейдите к задней панели.

Открутите три чёрных винта длиной 10 мм на задней панели с помощью отвёртки Phillips #1.

Открутите два серебристых винта длиной 10 мм на панели выключателя питания с помощью отвёртки Phillips #1.

Теперь поверните проектор так, чтобы передняя часть была обращена к вам.

Осторожно снимите крышку с нижней части проектора, чтобы открыть доступ к зелёной печатной плате.

Осторожно отсоедините кабели от белых разъёмов на печатной плате.

Осторожно извлеките три оранжевых ленточных кабеля из белых разъёмов на печатной плате.

Вы можете использовать лопатку, чтобы аккуратно поддеть их.

Открутите пять серебристых винтов длиной 5 мм на печатной плате с помощью отвёртки Phillips #2.

Снимите материнскую плату, чтобы открыть доступ к внутренностям проектора.

Снимите серебристую пластиковую защитную накладку с верхней части блока питания.

Снимите чёрный держатель штырей с помощью лопатки.

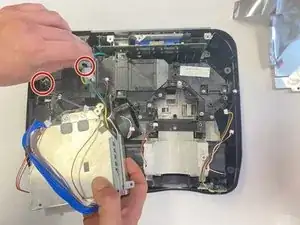

Открутите винты длиной 10 мм, которые крепят блок питания к проектору.

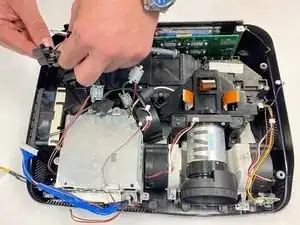

Отсоедините провода, подключённые к блоку питания, от проектора.

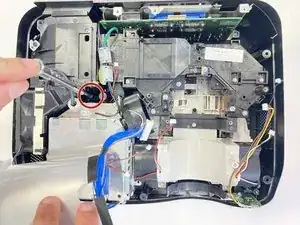

Открутите 10-мм винт с помощью отвёртки Phillips #2, чтобы снять чёрный провод.

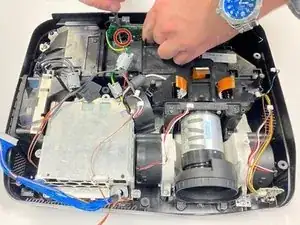

Потяните за металлическую скобу, чтобы она освободилась, затем потяните провод вверх, чтобы отключить его.

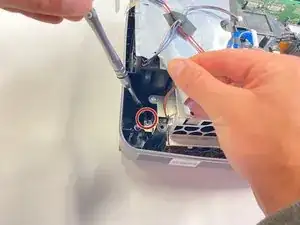

Открутите серебристый 10-мм винт с помощью отвёртки Phillips #2, чтобы снять чёрный провод.

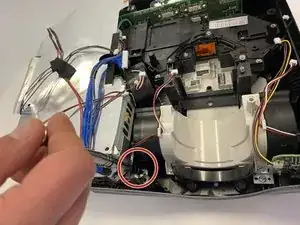

Потяните за металлическую скобу, чтобы она освободилась. Затем потяните провод вверх, чтобы отключить его.

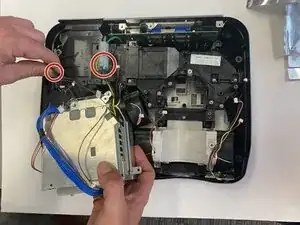

На третьем изображении показано место, где находится основание винта с предыдущего изображения.

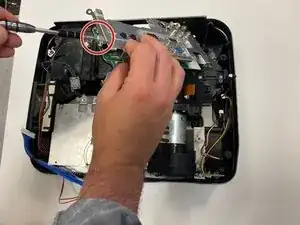

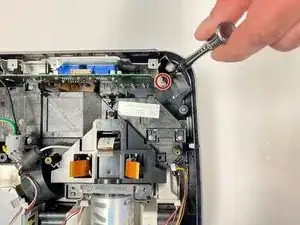

Открутите последний 10-мм винт, крепящий вторичную материнскую плату, с помощью отвёртки Phillips #2, после чего блок питания можно будет извлечь.
