Открытие и ремонт налобного фонаря Petzl Tikka Plus 4 LED

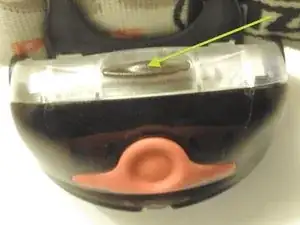

Нажмите на защелку сверху, чтобы открыть отсек для батарей.

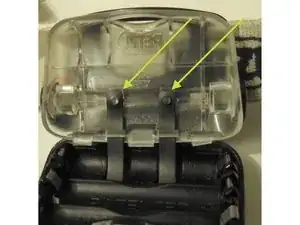

Извлеките батареи и подденьте две ленты плоской отверткой. Вытащите ленты.

Это самый важный шаг. НЕ пытайтесь освободить защелки спереди. Вставьте маленькую отвертку в указанные места сзади рядом с "петлями ремня", чтобы отогнуть заднюю часть корпуса и освободить защелки внутренней части.

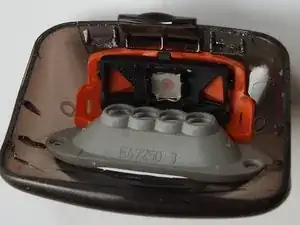

Если все прошло хорошо, внутренняя часть должна выйти. В моем случае кнопка разбилась на части. Вы видите резиновый слой и металлическую клипсу кнопки в оранжевой задней части внешнего регулятора.

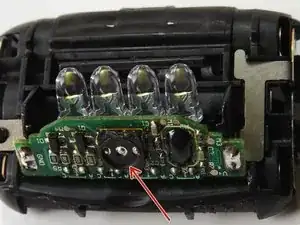

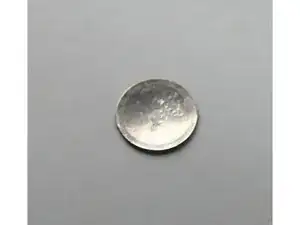

Сама кнопка является SMD-устройством размером 6 мм x 6 мм и высотой около 3,1 мм. Было бы лучше заменить ее. Если вы можете достать запасную часть и умеете паять эти мелкие контакты, делайте это. Я просто очистил пружину купола кусочком бумаги и собрал обратно. Убедитесь, что вогнутая сторона пружины купола размещена на трех контактах.

Перед сборкой попробуйте вставить батареи и убедитесь, что соединение средней ножки кнопки с одной из внешних включает свет. Не смотрите прямо на светодиоды, они очень яркие!
