Ремонт шнура блока питания

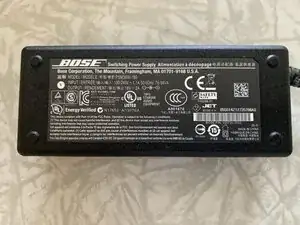

Блоки питания необходимы для работы наших электронных устройств. Даже производители, известные качеством своей продукции, нередко выпускают блоки питания, которые быстро выходят из строя. Вы могли бы просто заплатить высокую цену за новый оригинальный блок питания у производителя, но обычно довольно просто отремонтировать существующий блок питания и вернуть ему состояние «как новый». Эти инструкции достаточно общие, но в качестве примера я буду использовать блок питания для колонок Bose Companion 20. На блоке питания указана модель BOSE PSM36W-180. Процедура для блоков питания ноутбуков Apple очень похожа.

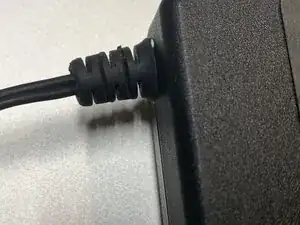

Большинство блоков питания выходят из строя одинаково. Изоляция начинает разрушаться в месте выхода постоянного тока (DC) из корпуса блока питания, оголяя провода. Это создает опасность короткого замыкания.
Можно попытаться закрыть поврежденный участок изолентой, но проблема может сохраняться под лентой или внутри пластиковой втулки для снятия напряжения, где шнур выходит из блока. Я покажу, как удалить поврежденную часть шнура, оставив оставшийся шнур как новый.
Шаг 1

Прежде чем тратить много времени на этот проект, убедитесь, что блок питания все еще работает. Самый простой способ — подключить его, включить устройство и проверить, работает ли оно нормально.
Если у вас есть вольтметр, лучше подтвердить, что блок питания выдает правильное выходное напряжение. Обычно на блоке питания есть этикетка с указанием выходного напряжения и полярности. В данном случае мой блок питания выдает 18 вольт, а штекер подключен так, что положительный провод соединен с центральным контактом.
Чтобы проверить выходное напряжение, поместите красный провод вольтметра внутрь центрального отверстия цилиндрического разъема, который вставляется в ваше устройство. Черный провод подключите к блестящему металлу наружной части того же цилиндрического разъема. Подтвердите, что выходное напряжение составляет 18 вольт.
Если блок питания не выдает напряжение, попробуйте пошевелить провода, чтобы получить измеряемое напряжение. Если блок питания по-прежнему не выдает напряжение, возможно, он неисправен. Тем не менее, может стоить продолжить к следующему шагу.
Шаг 2


Это самый хитрый шаг процедуры. Нужно открыть пластиковый корпус блока питания по существующему шву, не испортив внешний вид. В идеале никто не должен заметить, что вы открывали корпус, но — даже если вы будете очень осторожны — в большинстве случаев на пластике останутся небольшие следы.
Иногда в корпусе блока питания есть винты. Иногда эти винты скрыты под наклейками. Если на блоке питания есть этикетки, надавите кончиками пальцев на этикетку, прощупывая маленькие отверстия под ней, где могут быть винты.
Если вы обнаружите отверстия под винты, либо аккуратно оторвите этикетку, либо проткните ее, чтобы открыть доступ к отверстиям. Решите, что будет менее заметно с косметической точки зрения. Затем используйте соответствующую отвертку, чтобы извлечь все винты. Тщательно отметьте, какой винт из какого отверстия вышел — некоторые могут быть длиннее других.

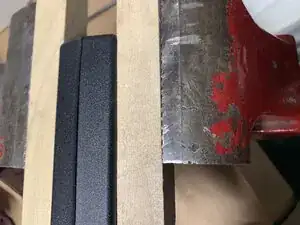

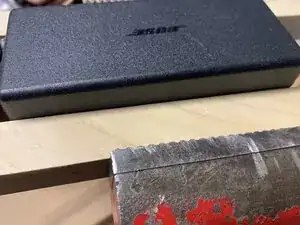

Чаще всего корпус блока питания склеен, как в случае с изображенным блоком Bose. Чтобы аккуратно разъединить склеенный шов: используя деревянные бруски, чтобы не поцарапать пластик, зажмите блок в тисках и затяните до тех пор, пока не услышите легкие щелчки — клей начнет давать. Обратите внимание, как шов корпуса вздувается вверх (первая фотография).

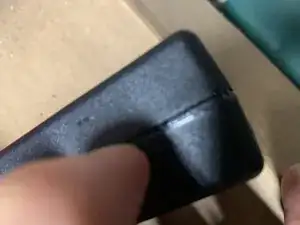

В тисках попеременно сжимайте верхнюю и нижнюю половины корпуса в разных местах и в разных направлениях (вторая фотография). Пробуйте сжимать по углам, по торцу и в середине корпуса. В конце концов шов расколется достаточно, чтобы вы смогли поддеть корпус ногтями (третья фотография).
Шаг 3

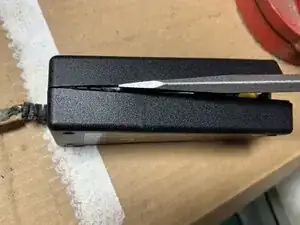

Открыть корпус было труднее всего, но и дальше можно все испортить, если не быть осторожным. Далее аккуратно разделите две половины корпуса. Иногда можно поддеть большую отвертку, стараясь не поцарапать пластик. В других случаях продолжайте сгибать корпус в тисках, пока не сможете разделить половины руками.

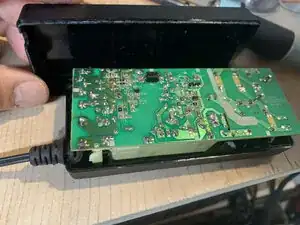

Тщательно отметьте ориентацию платы внутри корпуса. В данном случае плата подходит только в одном положении, но в других конструкциях это может быть неочевидно. Делайте фотографии по ходу работы, чтобы облегчить последующую сборку.
Плата просто поднимается из корпуса. В других конструкциях может понадобиться отщелкнуть пластиковые фиксаторы или открутить винты, чтобы освободить плату.
Шаг 4


Это второй по сложности шаг. Нужно вытащить шнур постоянного тока из втулки для снятия напряжения (где он приклеен), затем расширить отверстие так, чтобы можно было отрезать поврежденную часть шнура и протолкнуть оставшуюся часть обратно через втулку. В результате вы пожертвуете всего несколькими сантиметрами кабеля постоянного тока.
Отрежьте шнур постоянного питания в месте его подключения к печатной плате. Обратите внимание, что одно место маркировано +V, а другое — немаркированное — это «земля».
Вытяните оставшийся шнур из втулки для снятия напряжения. Похоже, что он там приклеен, поэтому, вероятно, вы получите длинную оголенную часть проводов. Внутри втулки останется много черной изоляции провода.

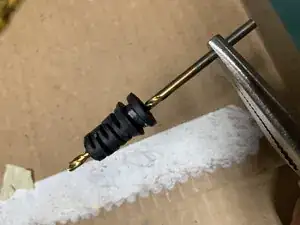

С помощью сверла малого диаметра расширьте отверстие через середину втулки для снятия напряжения, чтобы оно стало достаточно большим, чтобы пропустить шнур обратно (рисунок 2). Должно выйти много черной изоляции. Может помочь переход от маленького сверла к более крупному по размерам.

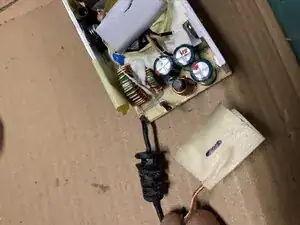

Протолкните шнур постоянного тока через втулку для снятия напряжения, начиная с заостренного конца. Используйте что-то жесткое, тонкое и остроконечное, например скрепку, чтобы протолкнуть его. В конце через втулку должно выйти примерно один дюйм изолированного провода. Завяжите узел, чтобы шнур не выскользнул обратно через втулку (рисунок 3).
Шаг 5

Определите, какой из двух проводов подключён к центральному контакту штекера постоянного тока. Вставьте этот провод через отверстие печатной платы, обозначенное V+. Чтобы убедиться, отключите мультиметр в режим проверки непрерывности, поместите один щуп в центр штекера питания постоянного тока и коснитесь каждым из двух проводов на другом конце. Тот, который издаёт звуковой сигнал, подключается к V+.

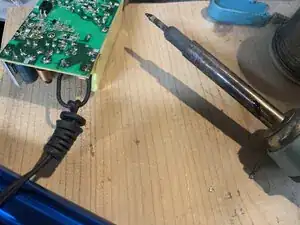

Другой провод от сетевого кабеля постоянного тока проводите через отверстие печатной платы для неназванного отрицательного питающего контакта. Возможно, потребуется насос для припоя, чтобы расширить отверстия на плате перед вставкой проводов.
Если Вы, как и я, захотите ещё раз использовать мультиметр, чтобы подтвердить, что центральная (положительная) часть штекера постоянного тока соединяется с отверстием на плате, помеченным V+. Затем надёжно припаяйте оба провода к печатной плате.
Шаг 6


Вы можете (осторожно) протестировать устройство перед окончательной сборкой. Аккуратно подключите его к устройству и к сетевой розетке (пробный запуск) и проверьте, работает ли устройство как ожидается. Если да — продолжайте сборку. В противном случае разберите и устраните неисправность.
Установите печатную плату обратно в корпус. Сторона платы с компонентами должна быть обращена к жёлтому уплотнителю. Усилитель натяжения провода вставляется в маленькое отверстие на одном конце корпуса. Гнездо сетевого шнура устанавливается на конце с большим прямоугольным отверстием.
Когда Вы убедитесь, что всё ориентировано правильно и работает, можно склеить пластиковый корпус блока питания. Если Вы пообещаете быть осторожным, вместо клея можно зафиксировать корпус лентой или прочными резинками.
Готово!
Заключение
Вы восстановили выходной кабель постоянного тока блока питания, отрезав повреждённую часть, протянув пару дюймов провода через устройство снятия напряжения и припаяв провода обратно к печатной плате. Процедура довольно проста, как только вы сможете раскрыть корпус блока питания.
Перевод руководства с ifixit.com
