Замена датчика Hitachi CP-X440
Используйте это руководство для замены дистанционного датчика в проекторе Hitachi CP-X440. Дистанционный датчик необходим для работы вашего пульта дистанционного управления, позволяя контролировать действия, необходимые проектору. Датчик, вероятно, нуждается в замене, если он не реагирует на отраженный сигнал или диапазон сигнала, который составляет 3 метра с углом 60 градусов.
Для завершения этого руководства не требуются специальные навыки или инструменты. Вам понадобятся только отвертки Phillips #1 и #2.
Перед началом обязательно отключите проектор от сети.
Шаг 1

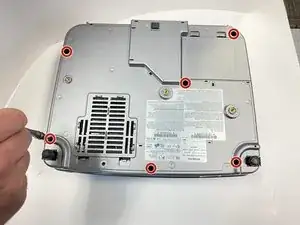

Используйте отвертку Phillips #1, чтобы снять шесть винтов длиной 2 см с нижней части корпуса.
Шаг 2

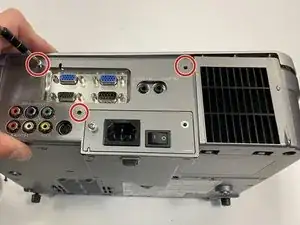

Переверните проектор обратно и направьте его заднюю часть к себе. Открутите три винта, обведенные на задней панели, с помощью отвертки Phillips #1. Каждый винт длиной 1 см.

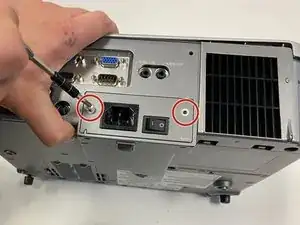

Затем открутите два серебряных винта длиной 1 см на панели переключателя света с помощью отвертки Phillips #1.
Шаг 3

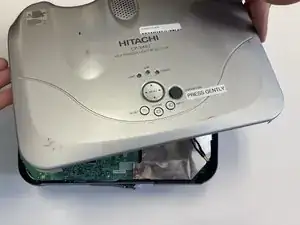

Теперь вы сможете снять верхнюю часть проектора.

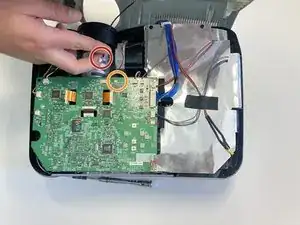

Чтобы полностью отделить верхнюю часть проектора, потяните черный кабель из белого держателя рядом с линзой, обведенного красным и оранжевым.
Теперь, с передней частью проектора, обращенной к вам, датчик будет находиться слева от линзы.
Шаг 4

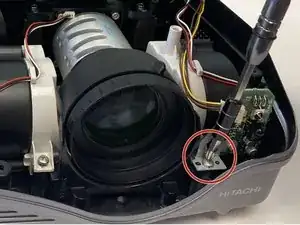

Датчик удерживается в проекторе одним серебряным винтом на нижней левой стороне линзы. Этот единственный винт длиной 2 мм необходимо открутить и удалить. Это позволит вам полностью вынуть датчик из проектора.

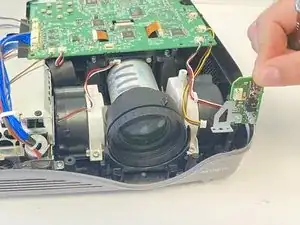

Теперь вы сможете полностью удалить датчик.
Шаг 5

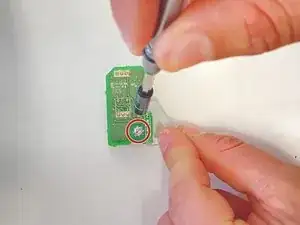

Чтобы получить только датчик, открутите единственный серебряный винт длиной 3 мм.

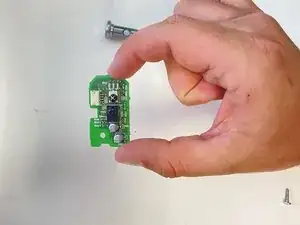

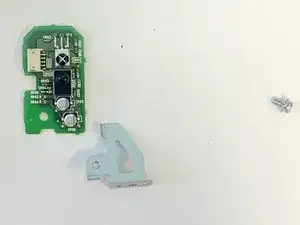

После удаления этого винта датчик будет отдельно и может быть заменен на новый.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
