Замена материнской платы Hitachi CP-X440
Этот руководство покажет, как разобрать проектор, служа дополнительным пособием для других инструкций по замене для этого устройства. Многие детали, которые могут потребовать замены в проекторе, требуют разборки устройства.
Прежде чем начать разборку, убедитесь, что проектор отключен от сети.
Шаг 1

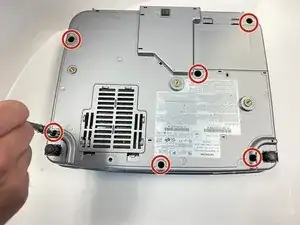

Переверните проектор вверх дном, чтобы дно было обращено вверх.
С помощью отвертки Phillips #1 удалите шесть черных винтов длиной 2 мм.
Винты глубоко сидят в отверстиях, поэтому будьте осторожны при их удалении, так как они могут легко упасть с наконечника отвертки.
Шаг 2
Переверните проектор обратно и перейдите к задней панели.

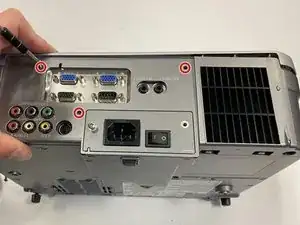

Удалите три черных винта длиной 10 мм на задней панели с помощью отвертки Phillips #1.

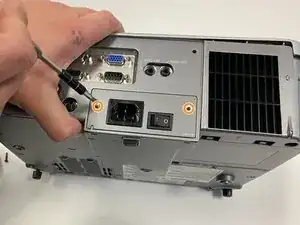

Удалите два серебристых винта длиной 10 мм на панели переключателя питания с помощью отвертки Phillips #1.
Шаг 3

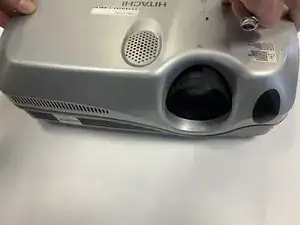

Теперь поверните проектор так, чтобы передняя часть была обращена к вам.
Осторожно снимите крышку с нижней части проектора, чтобы обнажить зеленую печатную плату.
Шаг 4

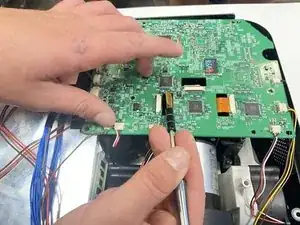

Осторожно снимите кабели с их белых разъемов на печатной плате.
Шаг 5
Осторожно извлеките три оранжевых ленты из их белых разъемов на печатной плате.
Вы можете использовать лопатку, чтобы поддеть их на место.
Шаг 6

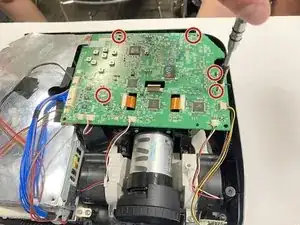

Удалите пять серебристых винтов длиной 5 мм на печатной плате с помощью отвертки Phillips #2.
Шаг 7

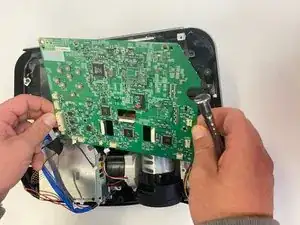

Удалите материнскую плату, чтобы обнажить проектор.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
