Замена батареи Hitachi CP-X2511
Ваш Hitachi CP-X2511 не включается или неправильно заряжается? Эта проблема может быть вызвана неисправным модулем батареи. В этом руководстве мы покажем вам, как устранить эту проблему, с подробными процессом снятия, проверки и замены.
Шаг 1

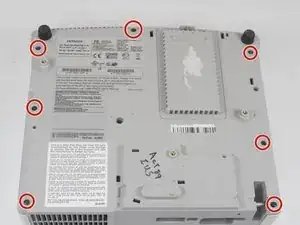

Сначала открутите семь черных винтов на дне проектора. Они должны быть расположены: три с левой стороны, три с правой стороны и один спереди.
Шаг 2

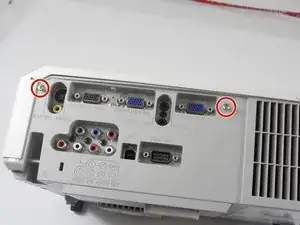

На втором шаге открутите два винта из нержавеющей стали с задней части устройства, затем осторожно поднимите наружную крышку для снятия.
Шаг 3

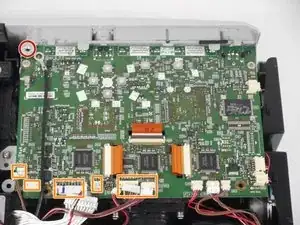

Открутите черный провод от материнской платы (красный круг) и отключите семь кабелей от материнской платы (оранжевый квадрат).
Шаг 4

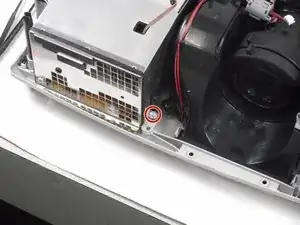

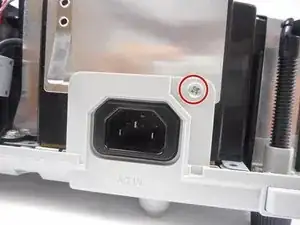

Теперь открутите никелевый винт, расположенный у передней части объектива, а затем другой у порта кабеля питания.
Шаг 5

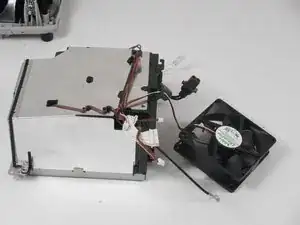

Вытяните батарею и вентилятор из проектора и замените всю комплектующую.
Заключение
Чтобы собрать ваше устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
