Замена материнской платы Altec Lansing BoomJacket 2

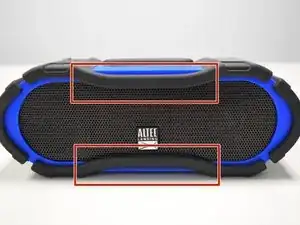

Начните с любой стороны, возьмите черный резиновый рукав и аккуратно потяните от динамика с обеих сторон.

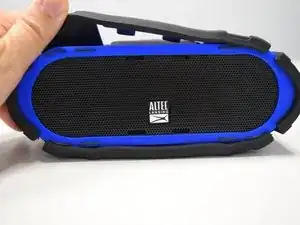

Используя пальцы, возьмите синий рукав с одной стороны и потяните от устройства.

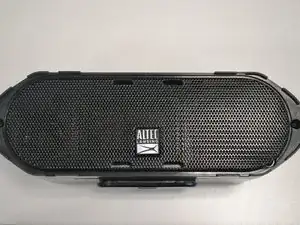

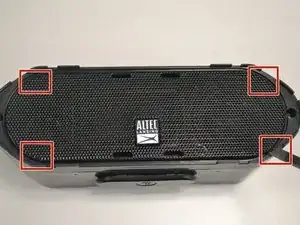

В каждом из отмеченных мест для поддевания используйте металлическую лопатку, чтобы приподнять решетку динамика от корпуса.

Избегайте применения чрезмерной силы, чтобы избежать сгибания решетки.

Используйте пинцет, чтобы удалить шесть резинок. Четыре находятся в середине, а две по бокам.

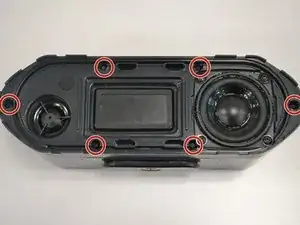

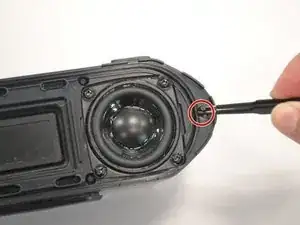

Используйте отвертку PH1, чтобы удалить шесть винтов 12 мм, которые находятся под каждой резинкой.

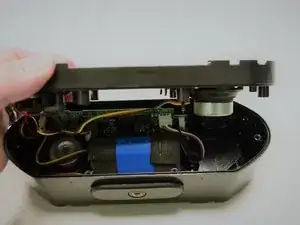

Аккуратно отведите переднюю панель от основания динамика.

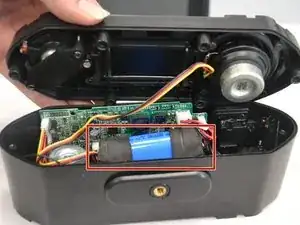

Батарея будет находиться в центре динамика, когда корпус открыт.

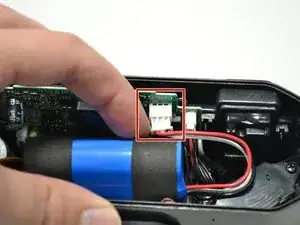

Уверенно потяните с обеих сторон за штыкер, чтобы отключить кабель батареи от материнской платы.

Поднимите батарею вверх и отдалите от динамика, избегая захвата других компонентов.

Материальные платы имеют хрупкие компоненты и могут быть легко повреждены, если их ударить или потянуть при извлечении других деталей.

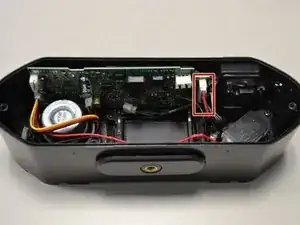

Первым отключите самый дальний правый разъем.

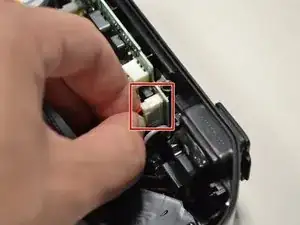

Не тяните за провода. Тяните за белый разъем.

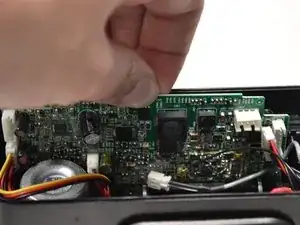

Аккуратно вытяните материнскую плату прямо вверх, чтобы избежать повреждений.

Убедитесь, что поднимаете медленно.

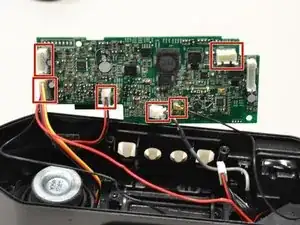

Отключите оставшиеся разъемы от материнской платы.

Не тяните разъемы силой. Тяните от разъемов, а не за провода.
