Замена платы ввода-вывода Sony ULT WEAR
Наушникам Sony ULT Wear необходимы исправные кнопки и порты для управления аудиопроцессингом, управлением питанием и элементами пользовательского интерфейса. Если ваша кнопка включения, кнопка шумоподавления, порт зарядки или гнездо для наушников перестали работать, возможно, потребуется заменить дополнительную печатную плату.
Прежде чем начать, убедитесь, что вы очистили кнопки и контакты — грязь, масло и влага могут вызывать неработоспособность кнопок. Убедитесь, что устройство заряжено и что нет ослабленных или оборванных проводов.
Будьте осторожны с чувствительными кабелями при разборке этих деталей и обязательно сначала прочитайте руководство по предварительной разборке. Полностью выключите устройство перед снятием каких-либо деталей, так как это может повредить плату или причинить вам вред. На ШАГЕ 4 вам потребуется перепаять вторичную плату к печатной плате.
Шаг 1
Снимите амбушюр с пострадавшего динамика, чтобы открыть 8 винтов длиной 8,2 мм.
Если вы заменяете плату ввода-вывода, снимите левый амбушюр.

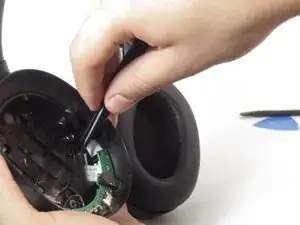

Выверните все восемь винтов Phillips #00 из корпуса динамика.
Шаг 2
Переверните чашку вверх дном так, чтобы верхняя часть печатной платы была обращена вверх.

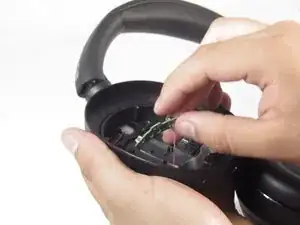

Поднимите три черных фиксатора ZIF и отсоедините каждую из трех ленточных кабелей пинцетом.
Возьмите и вытащите белый разъем прямо из его гнезда.
Шаг 3
Аккуратно отделите динамик от диафрагмы динамика.
Шаг 4
Переверните чашку так, чтобы была видна задняя сторона печатной платы.
Отключите белый ленточный кабель.
Снимите печатную плату с корпуса.
К печатной плате припаяна вторичная плата. Отсоедините эту плату, аккуратно оттянув её пальцами.
Поднимите и аккуратно вытяните печатную плату, следя за тем, чтобы не повредить ленточный кабель.
Вторичную печатную плату требуется перепаять.
Заключение
Для сборки устройства выполните вышеописанные шаги в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт пошёл не так? Попробуйте простую диагностику или обратитесь за помощью к сообществу Answers.
