Замена аккумулятора беспроводных наушников Sony WF-1000XM4

Перед началом ремонта убедитесь, что аккумулятор наушника, который вы собираетесь открыть, полностью разряжен. Для этого выньте наушник из зарядного футляра и дождитесь полного разряда аккумулятора.

Это мера предосторожности, чтобы избежать взрыва аккумулятора в случае непреднамеренного короткого замыкания или при подаче избыточного тепла на шаге 3.

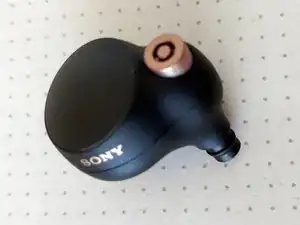

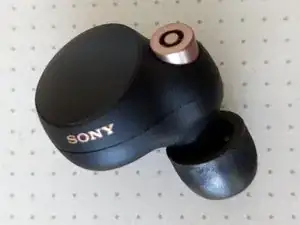

Стяните поролоновый насадок, чтобы снять его.

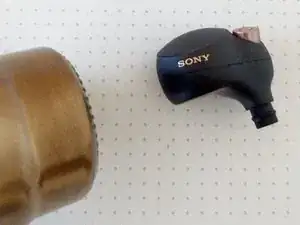

С помощью мощного фена или горячего воздуха нагрейте наушник примерно десять секунд, чтобы размягчить клей, скрепляющий обе части корпуса наушника.

Осторожно: при слишком сильном нагреве пластиковый корпус может деформироваться.

Нагревайте наушник со всех сторон.

Этот шаг сложен, потому что нужно нагреть наушник достаточно, чтобы клей внутри размягчился, не плавя при этом пластик корпуса.

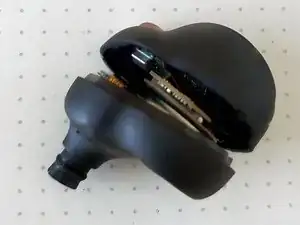

Возьмите максимально тонкий инструмент и вставьте его в зазор между двумя частями корпуса наушника.

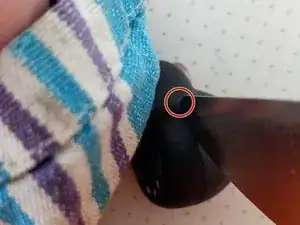

Затем начните поддевать половинки корпуса в отмеченном кругом месте на фото.

Если части не разделяются, потребуется дополнительно нагреть наушник.

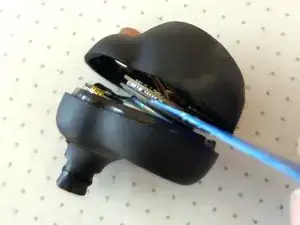

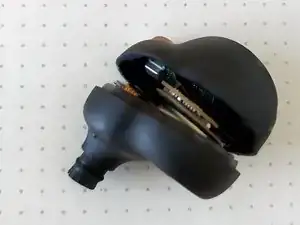

Когда части корпуса начнут разделяться, продолжайте отделять их, поддевая по всему периметру корпуса.

Осторожно, не обожгите пальцы — наушник будет очень горячим.

На фото я использовал инструмент iFixit Jimmy, но, на мой взгляд, инструмент iFixit iFlex Opening Tool лучше, поскольку он тоньше и может облегчить этот шаг.

После открытия наушника вы увидите две крошечные печатные платы, соединённые платой-плате.

С помощью плоской лопатки аккуратно отсоедините две печатные платы, поддевая очень осторожно между ними.

Внимание: не используйте металлический инструмент на этом шаге, так как аккумулятор всё ещё находится внутри наушника, и вы можете непреднамеренно коротнуть компоненты, пока они ещё под напряжением.

Отложите верхнюю часть корпуса наушника в сторону для последующей сборки.

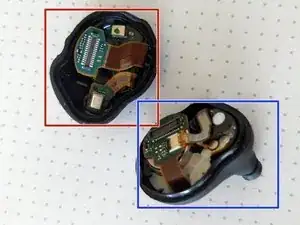

Верхняя часть выделена красным на третьем фото.

Нижняя часть выделена тёмно-синим на третьем фото.

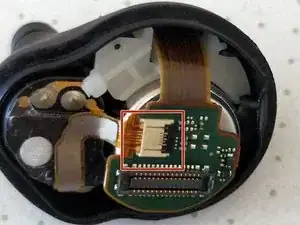

Найдите ZIF-разъём на печатной плате нижней части.

Если места достаточно, аккумулятор можно вынуть без отключения ZIF-разъёма, что устраняет необходимость в этом деликатном и сложном шаге.

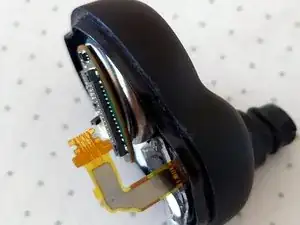

Поднимите защёлку ZIF-разъёма с помощью плоской лопатки или другого тонкого пластикового инструмента.

Осторожно: не используйте металлический инструмент на этом шаге.

С помощью плоской лопатки или лопатки для поддевания аккуратно отклейте приклеенный кабель.

Затем аккуратно отсоедините этот кабель.

Отсоединять может быть немного сложно. Не торопитесь и не применяйте силу. Кабель хрупкий.

Найдите место соединения между электронной схемой и аккумулятором прямо под ней.

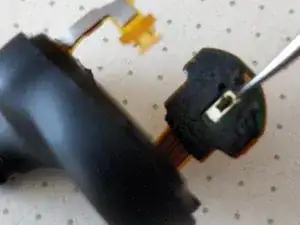

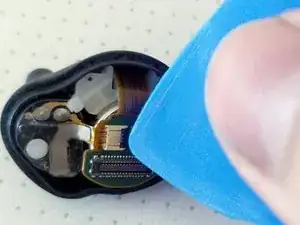

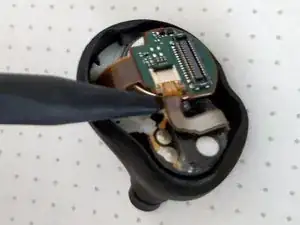

С помощью плоской лопатки или очень тонкого пластикового инструмента очень аккуратно отклейте печатную плату от аккумулятора, вставив инструмент между платой и аккумулятором.

Печатная плата приклеена прямо к отрицательной клемме аккумулятора с помощью клея.

Внимание: под платой есть крошечный металлический контакт, который соприкасается с аккумулятором. Аккуратно отклейте плату, чтобы не повредить этот контакт.

Не используйте металлические инструменты на этом шаге, так как вы можете коротнуть аккумулятор.

Будьте осторожны, если решите нагреть внутренние компоненты — красный/белый конструкционный пластик легко деформируется при невысоких температурах.

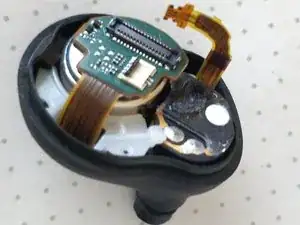

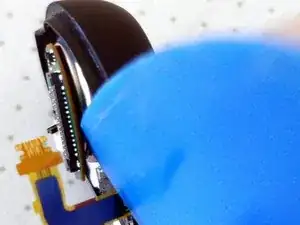

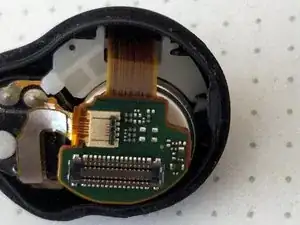

Когда плата будет отклеена от аккумулятора, поднимите её, как показано на третьем фото, чтобы освободить достаточно места для извлечения аккумулятора.

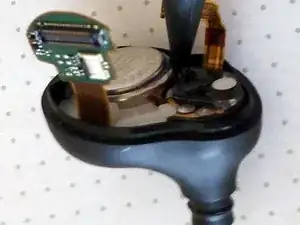

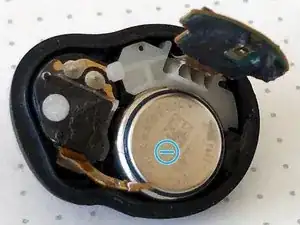

Удалите аккумулятор, поддев его концом лопатки и аккуратно поднимая, как показано на первом фото.

Может потребоваться небольшая сила, так как аккумулятор приклеен снизу с помощью клея.

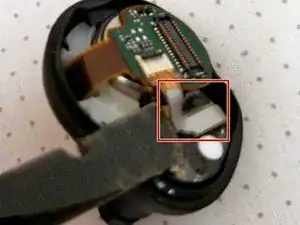

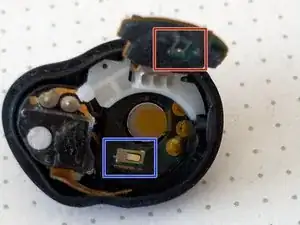

Найдите два металлических контакта

Один выделен красным.

Другой выделен тёмно-синим.

Если контакты были прижаты при удалении аккумулятора, очень аккуратно приподнимите их плоскогубцами, чтобы они вновь обеспечивали хороший контакт с новым аккумулятором при сборке наушника.

Установите новую батарею, поместив её в наушник отрицательным контактом вверх.

Этот шаг может быть сложным, так как батарея может притягиваться магнитом в наушнике при вставке в гнездо.

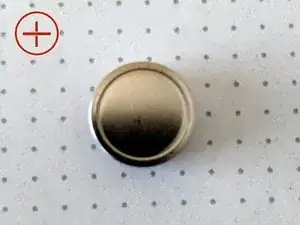

На первой фотографии показана положительная сторона батареи.

На второй фотографии показана отрицательная сторона батареи.

На третьей фотографии показана новая батарея, установленная внутри наушника.
