Замена аккумулятора Sony WH-1000XM2

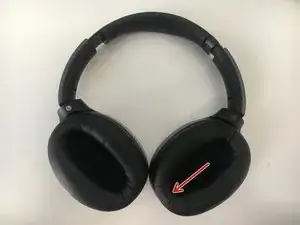

Аккумулятор находится на правой стороне, где расположен разъем зарядки.

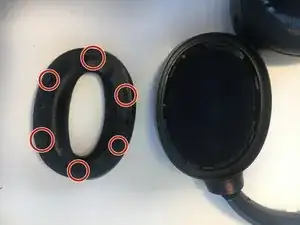

Амбушюры зафиксированы с помощью 6 защелок. Нужно попасть под пластиковое кольцо, которое обрамляет амбушюру. Лучше всего это делать пластиковой лопаткой, но можно воспользоваться любым тонким плоским инструментом. Как только вы отщелкнёте одну защелку, скорее всего удастся снять всю амбушюру. Если нет — отщёлкивайте остальные тем же способом.

Обязательно запомните ориентацию амбушюры, они подходят только в одно направление.

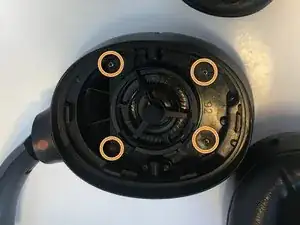

Теперь нужно добраться за вставленную пену до отмеченных 4 винтов (оранжевым). Пену можно полностью удалить, как сделал я. Она держится на нескольких маленьких точках клея. Либо вы можете приподнять пену и добраться до винтов таким образом.

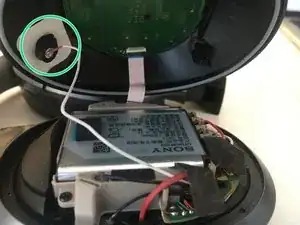

Осторожно снимите корпус, так как между половинками всё ещё есть провода. Микрофон (зелёный) вероятно будет немного держать корпус с верхней стороны, но просто тяните аккуратно. Микрофон лишь слабо приклеен к белой подложке, поэтому его можно аккуратно оторвать. Это также упростит последующую сборку.

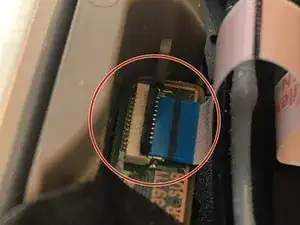

(По желанию) Далее отсоедините ленточный кабель сенсорной панели. Он зафиксирован маленьким разъемом, у которого нужно поднять вверх маленький чёрный пластиковый защёлочный язычок. После этого кабель можно вынуть. (Примечание: этот шаг можно пропустить, но будьте аккуратны с проводами, чтобы не натянуть их.)

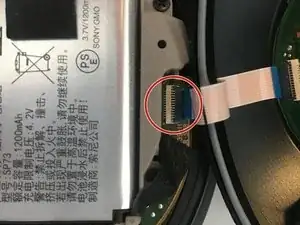

На третьей картинке видно, как защёлка перевёрнута вверх.

Теперь, когда всё освобождено, можно вынуть аккумулятор. Он зафиксирован клейкой полосой с задней стороны, поэтому при вытаскивании будьте осторожны.

Мне было удобнее всего просунуть зубную нить под аккумулятор с верхней стороны и затем аккуратно тянуть вдоль, чтобы перерезать клей. Так снижается риск сгибания аккумулятора при попытке поддеть его.

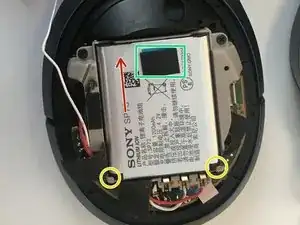

При вынимании аккумулятора тяните со стороны, отмеченной красной стрелкой, так как другая сторона зафиксирована выступами (жёлтым).

Снимите отмеченную (зелёным) пенную прокладку, чтобы установить новый аккумулятор.

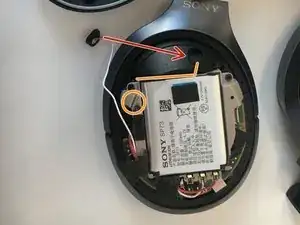

Установите микрофон в отверстие, показанное красной стрелкой. Кабель проложите по пути, отмеченному оранжевым.

Вставьте ленточный кабель сенсорной панели обратно. Не забудьте опустить маленький чёрный пластиковый зажим.

Теперь можно надеть внешнюю крышку обратно. Держите её на месте и закрутите винты с другой стороны.

Если вы снимали пену, просто верните её на место. У меня она держится без клея, но при желании можно нанести несколько капель.

Амбушюры можно просто прижать руками на место. Они подходят только в одном направлении, поэтому если не удается защелкнуть все фиксаторы, попробуйте перевернуть амбушюру.
