Замена материнской платы Sylvania SDVD9004
В этом руководстве указаны неправильные инструменты. Для выполнения шагов, связанных с деликатными внутренними компонентами, используйте антистатический инструмент, например нейлоновую лопатку.
Шаг 1
Выверните десять винтов Phillips №0 длиной 7 мм.
Выверните четыре винта Phillips №0 длиной 5 мм.
Шаг 2
Переверните устройство.
Поднимите верхнюю крышку.
Шаг 3
В этом руководстве указаны неправильные инструменты. Для выполнения этого шага используйте антистатический инструмент, например нейлоновую лопатку.
Шаг 4
В этом руководстве указаны неправильные инструменты. Для выполнения этого шага используйте антистатический инструмент, например нейлоновую лопатку.
Слегка подденьте головку между диском и основанием защёлки.
Повторите с обеих сторон.
Осторожно выньте ленточный кабель
Шаг 5
Снятие привода
Используйте крестообразную отвёртку Phillips, чтобы вывернуть три винта длиной 7 мм.
Поворачивайте против часовой стрелки, чтобы ослабить винты.
Шаг 6
В этом руководстве указаны неправильные инструменты. Для выполнения этого шага используйте антистатический инструмент, например нейлоновую лопатку.

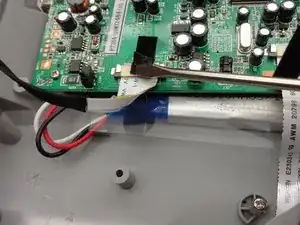

Проследите красный и чёрный кабели до точки крепления на материнской плате.
Используйте плоскую отвёртку.

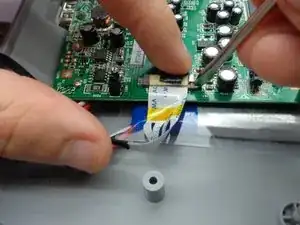

Вставьте наконечник отвёртки в паз вилки и разъёма.
Подымайте равномерно со всех сторон, чтобы постепенно вывести вилку.

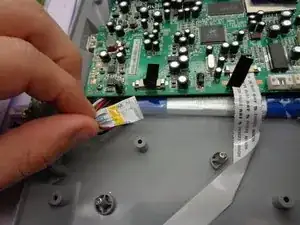

Снимите малый и большой разъёмы.
Шаг 7
Снятие ленточного кабеля с задней панели
В этом руководстве указаны неправильные инструменты. Для выполнения этого шага используйте антистатический инструмент, например нейлоновую лопатку.
Шаг 8

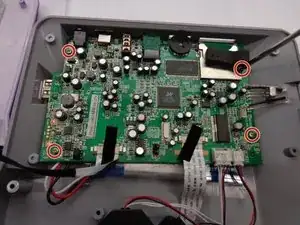

Удаление фиксирующих винтов
Используйте крестообразную отвёртку Phillips.
Вставьте наконечник отвёртки в винт на материнской плате.
Поворачивайте против часовой стрелки.
Выверните все четыре винта
Шаг 9

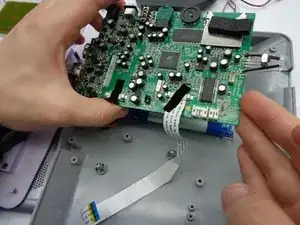

Поднимите материнскую плату, чтобы получить доступ к батарее
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
